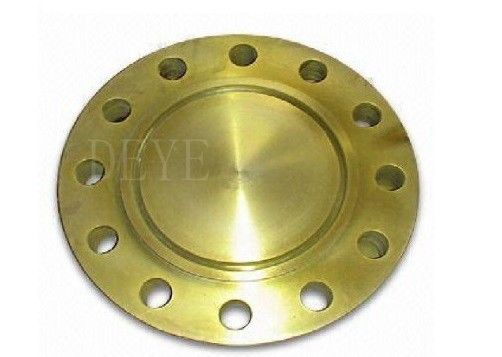

ASME ANSI ASTM 900LBS Flancas forjadas de aço carbono com face RTJ

ANSI ASME ASTM 900LBS Flange de aço forjado a carbono com face RTJ

As flanges de classe 900LBS são utilizadas para tubulações de alta pressão com pressão de trabalho de 150Bar, PN150.5 padrão, que abrange flanges de 1⁄2 a 24 polegadas em tamanhos nominaisAs dimensões das flanges de 900 libras incluem espessuras de parede que variam de 7/8 polegadas a 5 1⁄2 polegadas e diâmetros exteriores que variam de 4 3⁄4 polegadas a 41 polegadas.SMF, RF, FF. As flanges CL900# podem ser projetadas em diferentes tipos, incluindo flanges de pescoço de solda, flanges de deslizamento, flanges cegos, flanges de fio, flanges de solda de tomada,Flancas de chapa, etc., de acordo com diferentes aplicações e instalações.

Informações sobre o produto/Descrição do produto/Informações básicas/Especificações

Características

•As flanges de aço carbono não devem ser utilizadas em serviços acima de 425 °C

•Serviço a altas temperaturas: O material padrão de aço carbono deve ser ASTM A 105, um material que possa ser utilizado com segurança

utilizadas para temperaturas compreendidas entre - 29 °C e - 425 °C.

• Serviço a baixas temperaturas: As flanges de aço carbono utilizadas para serviços a menos de 29 °C devem estar em conformidade com o

Requisitos de ensaio de impacto da norma ASME B 31.3.

•A ASTM A 350-LF2 é o material padrão para aplicações a baixas temperaturas

• Serviço de alto rendimento: As flanges de aço carbono de alta resistência ASTM A694 devem corresponder à API Std 5L

tubos de grau X42 a X65.

•O material para as flanges de aço de baixa liga (11/4 Cr ¢ 1/2 Mo) deve ser ASTM A 182-F11.

As flanges de aço ligado intermediário (11/2 Cr 5 Mo) devem ser ASTM A 182-F5.

Tecnologia/ Utilização e instalação dos diferentes tipos de flanges

Flancas de colagem do pescoço

São ligados ao tubo por uma ligação de soldadura Butt.

Utilizado quando for necessário um ensaio por raios-X ou se o binário sobre as uniões for máximo.

Seu pescoço longo e cônico otimiza a distribuição do estresse.

Flancas de deslizamento

Este tipo de flanges são instalados com duas contas de soldagem, deslizando o tubo para dentro.

Assim, os custos de instalação são mais baixos, pelo que é necessária menos precisão para o corte de tubos.

Flanges de fios

São normalmente instalados com o tubo previamente roscado, em locais onde

Não recomendamos a instalação se houver altas

variações de pressão no sistema

Flancas de articulação dos dedos

Eles deslizam sobre uma junta sobreposta.

O custo de desmontagem

diminui devido à facilidade de virar a flange e alinhar a perfuração.

.

Flanges de soldadura de soquetes

Este tipo de flange é especialmente concebido para pequenos diâmetros mais baixos e

O tubo é inserido na flange até ao assento e depois é fileteado.

Soldado contra o cubo.

Flancas Cegas

As flanges cegas são utilizadas para as extremidades dos tubos, e eles parafusados para qualquer um dos acima

tipos de flange.

Graus de material:

Processo de produção

Padrão de flange

ASME B16.5

Este é o padrão de flange mais utilizado em todo o mundo.

As medidas previstas no n.o 1 do presente artigo não são aplicáveis aos produtos fabricados a partir de flanges forjadas, fundidas e laminadas.

O presente documento descreve igualmente todos os tipos de flanges.

para tamanhos 1/2° a 24° da classe 150#, 300#, 400#, 600#, 900# e 1500#, e 1/2° a

12° Classe 2500#.

ASME B16.36

A presente norma é aplicável a flanges para medição do caudal com placa de orifício.

As flanges ASME B16.36 têm as mesmas dimensões que as flanges B16.5, excepto a espessura mínima

que é aumentada para permitir o funcionamento dos orificios de medição.

Além disso, duas ranhuras e parafusos permitem a separação da flange e a substituição de

a placa de medição, que abrange os tamanhos de 1° a 24°, classe 300# a 1500#,

e dos tamanhos 1° a 12° Classe 2500#.

MSS SP-44

Uma normalização utilizada para espessuras finas e alta resistência.

Variam de 12° a 60° apenas da classe 150° a 600° e até 48° da classe 900°

Para flanges de pescoço de soldagem e de fecho. Diâmetro exterior e modelo de perfuração

As válvulas de ar condicionado podem ser utilizadas com válvulas e válvulas de ar condicionado.

bombas de acordo com a norma ASME.

ASME B16.47

A presente norma abrange a norma anterior, complementando-a com materiais,

pressões e temperaturas de acordo com a norma ASME B16.5. Uma classe de tipo é semelhante a

O tipo B é o mesmo que o API 605.

ASME B16.20

Inclui os materiais, dimensões e marcação dos anéis para flanges de aço 1/2 a

Classe 150# a 1500# e 36# Classe 900#.

API 6 A

API 6 Foi criada uma especificação para cabeças de poço e árvores de Natal.

Inclui a padronização das flanges das articulações dos tornozelos, que são dimensionalmente

Substitui-se por modelos ASME B16.5, mas com algumas tolerâncias para todos os tamanhos.

No entanto, como os materiais API são mais resistentes, a pressão de serviço máxima de

A união API/ASME é limitada à união de flange de menor desempenho.

EN1092-1

A presente norma europeia para uma série única de flanges especifica os requisitos aplicáveis ao aço circular

Flancas com as designações PN PN 2,5 a PN 400 e dimensões nominais de DN 10 a DN 4000.

A presente norma europeia especifica os tipos de flanges e os seus revestimentos, dimensões, tolerâncias,

roscas, tamanhos de parafusos, acabamento da superfície da face de junção da flange, marcação, materiais, pressão/temperatura

Massas nominais e massas aproximadas das flanges.

Para efeitos da presente norma europeia, as "flanges" incluem também as extremidades e os colares com curvatura.

A presente norma europeia aplica-se a flanges fabricadas em conformidade com os métodos

As juntas de tubulação sem junta de junta estão fora do âmbito da presente norma europeia.

Aplicação/Utilização

Uma flange é um método de conectar tubos, válvulas, bombas e outros equipamentos para formar um tubo

sistema de transporte de água, vapor, ar, gás e óleo.

inspecção ou modificação.
