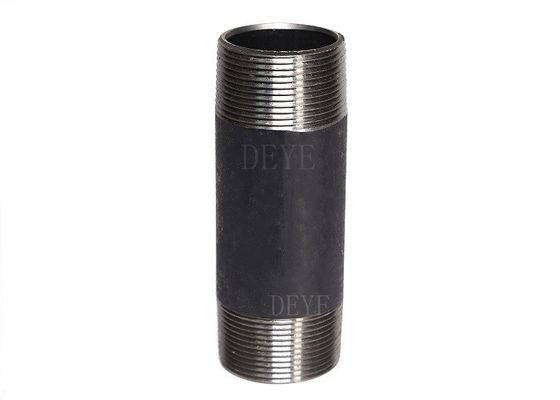

CS Barril de aço preto com mamilo Std. Sch.40 XH Sch.80 Sch.160 XXH
| Lugar de origem | China |
|---|---|
| Marca | DEYE |
| Certificação | ISO9001:2015 PED |
| Número do modelo | DY-NIP-C01 Soquete de mamilos |
| Document | Product Brochure PDF |
| Quantidade de ordem mínima | 100 pcs |
| Preço | USD0.5-USD3 each |
| Detalhes da embalagem | páletes da caixa box+ |
| Tempo de entrega | 7 dias para os artigos conservados em estoque, 30 dias para artigos recentemente produzidos |
| Termos de pagamento | T/T, L/C, D/P |
| Habilidade da fonte | 100000pcs um mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Fios | ANSI B.1.20.1 DIN 2999, ISO 7/1, ISO 228, NPT, BSPT, BSP | Espessura | Sch20, sch40, Sch80, Sch120, Sch160,xs, xxs, personalizar |
|---|---|---|---|
| Tamanho | 1/4" a 6" 8MM-DN150MM | Duração | 1/2"-12" 15mm-300mm, mais longo conforme personalizado |
| Materiais | A partir de um ponto de fusão, o ponto de fusão deve ser um ponto de fusão. | Superfície | Preto, de areia, picado, óleo anti-ferrugem, zincado, galvanizado. |
| Destacar | Soquete de mamilos de aço,Sch.40 XH Soquete para mamilos,Sch.160 XXH tubo de barril mamilo |
||
Descrição de produto
CS Barril de aço preto mamilos com Std. Sch. 40, XH Sch. 80, Sch. 160, XXH
Peito sem costura
Peitos de aço preto e galvanizado com Std. Sch. 40, XH Sch. 80, Sch. 160, XXH
Especificação aplicável
A norma ASTM A733
(Ver o gráfico abaixo para as dimensões específicas dos tubos.)
Filamentos de tubos cónicos normalizados pelo TNP, conforme ANSI B 1.20.1 Especificação.
Telas de tubos soldados
Black & Galvanized, Std. Sch. 40, XH Sch. 80
Materiais
Especificação padrão ASTM A53 para tubos de aço, preto,
Galvanizado, mergulhado a quente, revestido com zinco, soldado.
Nota: tanto os mamilos soldados como os mamilos sem costura. A espessura mínima da parede em qualquer ponto não deve ser superior a 10% acima e inferior a 3 1⁄2% abaixo da espessura nominal da parede especificada.
Informações sobre o produto/Descrição do produto/Informações básicas/Especificações
| Nome dos produtos | Telas e tomadas de tubos |
| Tipos | Peito fechado, peito longo, peito de barril, peito de swage, peito TBE, peito PLE, peito TSE, peito BLE, peito TLE, peito PSE |
| Tamanho | 1/8 "-6" |
| Espessura da parede |
SCH20,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS Espessura do DIN, SGP JIS |
| Conexão | Equipamento para a produção e distribuição de produtos químicos20.1, BS21, DIN2999 |
| Padrão de concepção | ASTMA733 DIN2982 DIN2988 BS3187 EN10241:2000 |
| Grau do material |
Aço carbono A106GR.B A53GR.B, ST37 RST37.2 Aço inoxidável304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| O número de veículos a motor não deve ser superior a 100 kg., UNS32760 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Superfície | Galvanizado em preto, galvanizado a frio, galvanizado a quente, galvanizado a fundo, zincado |
Peitos de barril de aço com padrão ASTM A733
| NPS | OD | L | Comprimentos dos mamilos do tubo ( polegadas) | ||||||||||||
| em | em | em | |||||||||||||
| 1⁄8 | 0.405 | 3- Não. | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1- Não. | 0.54 | 7⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 3⁄8 | 0.675 | 1 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1⁄2 | 0.84 | 11⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 3- Não. | 1.05 | 13⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1 | 1.315 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 11- Não. | 1.66 | 15⁄8 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 11⁄2 | 1.9 | 13- Não. | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 2 | 2.375 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||
| 21⁄2 | 2.875 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||
| 3 | 3.5 | 25⁄8 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||
| 4 | 4.5 | 27⁄8 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||||
| 5 | 5.563 | 3 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||||||
| 6 | 6.625 | 31⁄8 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||||||
Peitos longos com EN 10241:2000 BSPT BSPP
| Tamanho | Tipo 01 (MM) | Tipo 02 (MM) | ||||||
| OD | De espessura | Duração | KGS | OD | Espessura | Duração | KGS | |
| 1/8" | 14.0 | 2.7 | 17 | 0.023 | 15.000 | 3.200 | 19.000 | 0.018 |
| 1/4" | 18.5 | 3.2 | 25 | 0.028 | 18.500 | 3.530 | 27.000 | 0.034 |
| 3/8" | 21.3 | 3.2 | 26 | 0.032 | 22.000 | 3.530 | 28.000 | 0.041 |
| 1/2" | 26.4 | 3.8 | 34 | 0.069 | 27.000 | 4.180 | 37.000 | 0.074 |
| 3/4" | 31.8 | 3.8 | 36 | 0.092 | 32.500 | 4.190 | 39.000 | 0.104 |
| 1 " | 39.5 | 4.6 | 43 | 0.157 | 39.500 | 4.660 | 46.000 | 0.153 |
| 1-1/4" | 48.3 | 4.7 | 48 | 0.240 | 49.000 | 5.020 | 51.000 | 0.240 |
| 1 1/2" | 54.8 | 4.7 | 48 | 0.251 | 56.000 | 5.580 | 51.000 | 0.340 |
| 2 " | 66.3 | 4.8 | 56 | 0.388 | 68.000 | 5.670 | 60.000 | 0.501 |
| 2 1/2" | 82.0 | 4.9 | 65 | 0.494 | 84.000 | 5.900 | 69.000 | 0.742 |
| 3 cm | 95.0 | 5.0 | 71 | 0.615 | 98.000 | 6.540 | 75.000 | 0.957 |
| 4" | 122.0 | 6.0 | 83 | 1.175 | 124.000 | 6.970 | 87.000 | 1.579 |
| 5" | 147.0 | 6.0 | 92 | 1.530 | 151.000 | 7.760 | 96.000 | 2.306 |
| 6" | 174.0 | 6.5 | 92 | 1.900 | 178 | 8.57 | 96 | 3.310 |
Características
Tubo de aço utilizado para as lentes de soldagem das listas 40 e 80 é conforme com a norma ASTM A53
Tubo de aço utilizado para os mamilos da tabela 80 conforme com a norma ASTM A106 grau B
Tanto os mamilos de aço soldados como os de aço sem costura cumprem a norma ASTM A733
Os fios NPT em todos os mamilos estão em conformidade com a norma ASME B1.20.1
Verificação de laboratório independente de que os acessórios satisfazem as propriedades químicas e físicas aplicáveis
Aplicação e utilização:
Energia elétrica, petróleo e gás, petroquímica, química, marítima, aquecimento,
Metalurgia
Normas de referência
Especificação ASME B16.9 para acessórios soldados por fim
A especificação ASME B16.9 é projetada para acessórios soldados com botas aplicados em tubulações de construção industrial.
Área de aplicação padrão
A norma inclui as especificações do NPS 1/2 a NPS 48 (DN15-DN1200) para os acessórios de tubos forjados fabricados em fábrica, dimensões gerais, tolerâncias, métodos de ensaio e marcações.
Acessórios especiais
Os acessórios especiais referem-se aqui a tamanhos, formas e tolerâncias especiais acordados entre o comprador e o fabricante.
Acessórios e acessórios fabricados
Os laterais e outros acessórios fabricados por soldas de circunferência ou de intersecção são considerados fabricados em tubos que não podem ser aplicados a esta norma.
As unidades da norma ASME B16.9 devem ser indicadas tanto em unidades SI (metricas) como em unidades usuais dos EUA.
Normas de referência
Não se considera prático identificar a edição específica de cada norma e especificação nas referências individuais.Um produto fabricado em conformidade com uma edição anterior das normas referidas e em todos os outros aspectos conforme com a presente norma será considerado conforme..
ASME B16.5: Flanges de tubos e acessórios com flanges: NPS 1?? 2 através do padrão NPS 24 métrico/ polegada
ASME B16.25: Para extremos de soldadura de traseira
ASME B31: Código para tubulações sob pressão
ASME B31.3: Processo de tubulação
ASME B36.10M, tubos de aço forjado soldados e sem costura
ASME B36.19M, tubos de aço inoxidável
Código ASME para caldeiras e recipientes sob pressão
ASTM A234/A234M-17, Especificação para acessórios de tubulação de aço carbono forjado e aço ligado para serviço a temperaturas moderadas e elevadas
ASTM A403/A403M-16, Especificação para acessórios de tubulações de aço inoxidável austenítico forjado
ASTM A420/A420M-16, Especificação para acessórios de tubulação de aço carbono forjado e aço ligado para serviço a baixa temperatura
ASTM A815/A815M-14e1, Especificação para acessórios de tubulação de aço inoxidável ferrítico, ferrítico/austenítico e martensítico forjado
