Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs

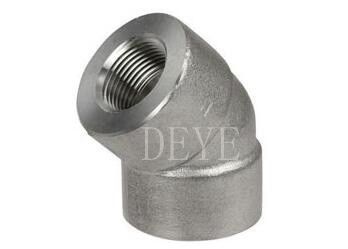

  • 45deg Elbow High Pressure Pipe Fittings With Threaded NPT 2000lbs 3000lbs

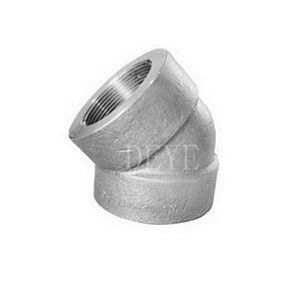

  • 45deg Elbow High Pressure Pipe Fittings With Threaded NPT 2000lbs 3000lbs
  • 45deg Elbow High Pressure Pipe Fittings With Threaded NPT 2000lbs 3000lbs
Lugar de origem China
Marca DEYE
Certificação ISO9001:2015 PED
Número do modelo PF-EL-F03
Document Product Brochure PDF
Quantidade de ordem mínima 10pcs
Preço USD2-USD50 each pc as per different material
Detalhes da embalagem caixas + casos dobra-de madeira
Tempo de entrega 7 dias para os artigos conservados em estoque
Termos de pagamento L/C, T/T, D/P
Habilidade da fonte 10000pcs cada um momth

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Destacar

Acessórios para tubos de alta pressão

,

Acessórios para tubos de alta pressão

,

NPT 45° cotovelo
Deixe um recado
Descrição de produto

Alta pressão 45 graus Cotovelo com NPT roscado 2000lbs 3000lbs

CotovelosOs acessórios de tubulação são utilizados para alterar a direcção do fluxo.O cotovelo de 90 graus é usado principalmente para conectar mangueiras a bombas de água, válvulas e esgotos do convés, enquanto o cotovelo de 45 graus é usado principalmente em instalações de abastecimento de água, redes de tubulação industrial eletrônica e química, alimentos, tubulações de ar condicionado,produção de jardim, agricultura e instalação de energia solar.

Informações sobre o produto/Descrição do produto/Informações básicas/Especificações

Nome da produção ANSI B16.11 Acessórios de tubulação forjados com tomada
Tipos 90° Cotovelo, 45° Cotovelos, Cotovelo Street, Tee, cruz, Full Coupling, meio acoplamento, tapa quadrada, plugue quadrado, Hex. mamilos, Bushing, União, barril mamilo, chefe, soldolet, socketetolet, threadolet etc
Faixa de tamanho 1/8" 3/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4
Tipos de roscas NPT ANSI B16.25 BSPT
Materiais Aço carbono: ASTM A105,A 182 Grau F 1, A 182 Grau F 5, A 182 Grau F 9, A 182 Grau F 11, f12, f22 A 350 Grau LF 1, A 350 Grau LF2, A 350 Grau LF 4, A 350 Grau LF6, LF8
Aço inoxidável: F304 ((L), F316 ((L), SS321, SS347H, 904L DUPELX SS 2507, 2205, UNS31803, UNS32750 18Cr-10Ni-Tl 25Cr-20NI 22Cr-5Ni-3Mo-N 25Cr-7Ni-4Mo-N 24Cr-lONi-4Mo-V 25Cr-7Ni-3.5Mo-W-Cb 25Cr-7Ni-3.5Mo-N-Cu-W
Padrão ANSI B16.11, MSS-SP 97, JIS, etc.
Pressão 2000 libras, 3000 libras, 6000 libras, 9000 libras, etc.

Características

•DURÁVELES

A qualidade das matérias-primas é a prioridade máxima.

O material cumpre os requisitos de composição química e de propriedades mecânicas.

•PRECISIÃO

Centro avançado de usinagem CNC e técnicos experientes fazem os produtos em uma dimensão precisa, menos tolerância,

Melhorar muito a qualidade da originalidade.

•Customizar

Engenheiros profissionais podem projetar os acessórios de alta pressão forjados em padrão e não padrão personalizado de acordo

para os requisitos dos clientes, tanto em especificações e materiais

•STRITO

Temos equipamentos de teste completos aqui na nossa fábrica como espectrógrafo, testador de dureza, equipamento de teste de impacto,

CMM, ect. Todas essas datas de teste serão registradas nos relatórios de teste e enviados para os nossos clientes para verificação

Tecnologia/Fichas de dados técnicos

Dimensão da soldadura do soquete Acessórios para 90° Codo, Cruz, Tee, 45° Codo

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 0

Nota: A espessura média da parede da tomada numa periferia redonda não deve ser inferior aos valores indicados.

Os valores mínimos são permitidos em zonas localizadas (todos os dados acima são para milímetros).

Aplicação/Utilização

Os acessórios de alta pressão forjados são comumente utilizados em uma variedade de indústrias e aplicações que envolvem fluido de alta pressão

Alguns usos específicos e aplicações dos acessórios de alta pressão forjados incluem:

Geração de energia, processamento químico, indústria farmacêutica, tratamento de água, mineração e construção,

Aeronáutica e Defesa HVAC e tubulação

Graus de material:

Os acessórios de tubulação forjados de alta pressão aqui mencionados abaixo são apenas alguns dos cobertos pela norma B16.11.

e os valores químicos indicados correspondem à última norma emitida, embora sejam afectados por modificações

Por isso, sugerimos que os usemos apenas como guia.

Composição química

ASTM
Designação		 Análise em %
C - Não Sim Max. P Max. S Cr Não. Mo.
A105 - 05
Max. 0.35 0.60 para 1.05 0.10 a 0.35 0.035 0.04 Max. 0.33 4 Max. 0.43 4 Max. 0.123
A182 - 07
Notas F1 F5
F11 Cl. 1		 Max. 0.25
Max. 0.15
0.05 a 0.15		 0.60 para 0.90
0.30 a 0.60
0.30 a 0.60		 0.15 a 0.35
Max. 0.50
0.50 para 1.00		 0.045
0.030
0.030		 0.045
0.030
0.030		 4.00 - 6.00
1.00 - 1.50		 Max. 0.50 0.44 a 0.65
0.44 a 0.65
0.44 a 0.65
F11 Cl. 2 / Cl. 3
F22 Cl. 1 / Cl. 3
F3041		 0.10 a 0.20
0.05 a 0.15
Max. 0.08		 0.30 a 0.80
0.30 a 0.60
Max. dois.00		 0.50 para 1.00
Max. 0.5
Max. Um.00		 0.040
0.040
0.045		 0.040
0.040
0.030		 1.00 - 1.50
2.00 - 2.50
18.00 - 20.00		 8.00 - 11.00 0.44 a 0.65
0.87 para 1.13
F304 L1
F3161
F316L1
F3212		 Max. 0.030
Max. 0.08
Max. 0.030
Max. 0.08		 Max. dois.00
Max. dois.00
Max. dois.00
Max. dois.00		 Max. Um.00
Max. Um.00
Max. Um.00
Max. Um.00		 0.045
0.045
0.045
0.045		 0.030
0.030
0.030
0.030		 18.00 - 20.00
16.00 - 18.00
16.00 - 18.00
17.00 - 19.00		 8.00 - 13.00
10.00 - 14.00
10.00 - 15.00
9.00 - 12.00		 2.00 - 3.00
2.00 - 3.00
A350 - 04
Notas LF1
LF2 Cl. 1
LF2 Cl. 2 LF3		 Max. 0.30
Max. 0.30
Max. 0.30
Max. 0.20		 0.60 para 1.35
0.60 para 1.35
0.60 para 1.35
Max. 0.90		 0.15 a 0.30
0.15 a 0.30
0.20 a 0.35
0.20 a 0.35		 0.035
0.035
0.035
0.035		 0.040
0.040
0.040
0.040		 Max. 0.33 4
Max. 0.33 4
Max. 0.33 4
Max. 0.33 4		 Max. 0.43
Max. 0.43
Max. 0.43
3.3 - 3.7		 Max. 0.123
Max. 0.123
Max. 0.123
Max. 0.123
A694 - 03
Notas F42 / F52 / F56 F60 / F65 / F70 Max. 0.26 Max. Um.4 0.15 a 0.35 0.025 0.025 　 　 　

Propriedades físicas

ASTM
Designação		 Resistência à tração Limite de fluênciaProlongamento no50 mm. Estresse. Brinell
Dureza
(HB)
Minha filha. MPa Minha filha. MPa % min. % min.
A105 - 05
　 　 70 485 36 250 22 30 187 no máximo.
A182 - 07
Notas F1 70 485 40 275 20 30 143 - 192
F5 70 485 40 275 20 35 143 - 217
F11 Cl. 1 60 415 30 205 20 45 121 - 174
F11 Cl. 2 70 485 40 275 20 30 143 - 207
F11 Cl. 3 75 515 45 310 20 30 156 - 207
F22 Cl. 1 60 415 30 205 20 35 170 no máximo.
F22 Cl. 3 75 515 45 310 20 30 　
F304 751 5151 30 205 30 50 156 - 207
F304L 702 4852 25 170 30 50 　
F316 751 5151 30 205 30 50 　
F316L 702 4852 25 170 30 50
F321 751 5151 30 205 30 50
A350 - 04
Notas LF1
LF2 Cl. 1
LF2 Cl. 2		 60 - 85
70 - 95
70 - 95		 415 - 585
485 - 655
485 - 655		 30
36
36		 3 4
3 4
3 4		 205
250
250		 25
22
22		 38
30
30		 197 no máximo.
197 no máximo.
197 no máximo.
LF3 Cl. 1 70 - 95 485 - 655 37.53 4 260 22 35 197 no máximo.
LF3 Cl. 2 70 - 95 485 - 655 37.53 4 260 22 35 197 no máximo.
A694 - 03
Notas F42 60 415 42 290 20 　 　
F52 66 455 52 360 20
F56 68 470 56 385 20
F60 75 515 60 415 20 　 　
F65 77 530 65 450 20
F70 82 565 70 485 18

Procedimento de produção

Materiais A105& Barras de aço inoxidável para acessórios forjados

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 1Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 2

Cortar as barras para um comprimento adequado para forjar

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 3

Oficina de Forjamento

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 4

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 5

Reservas de matérias-primas sem marcha

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 6

Explosão de areia para limpar e suavizar a superfície

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 7Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 8

Processo de usinagem

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 9

Teste o roscado para atender às normas

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 10

Marcação da especificação e do logotipo nos acessórios forjados

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 11

Produtos acabados e embalagem

Tubos de alta pressão de 45 graus com NPT roscado 2000lbs 3000lbs 12

Nosso Serviço

1Apoio técnico

2- Controle de qualidade da matéria-prima.

3Inspecção durante o período de produção.

4O teste final inclui teste de superfície, dimensão, teste PT, teste RT, teste ultrasônico.

5. Relatório de teste de cada remessa

4. Condições de entrega flexíveis. EXW FOB CIF CFR DDP DDU

5. Formas de pagamento flexíveis: LC. TT. DP

6Pacote personalizado inclui logotipo.

7. 18 meses Garantia de qualidade.

9- Substituição gratuita por via aérea se for constatado qualquer erro

10. 24 horas para responder às suas perguntas
