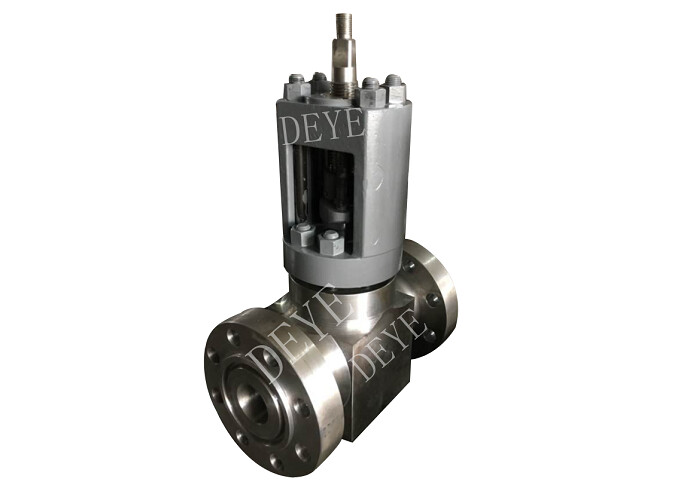

Valva de controlo de regulação de aço ligado de 1500 libras com ligação de extremidade de flange

Valva de controlo de regulação de aço ligado de 1500 libras com ligação de extremidade de flange

Válvula de controlo de globo reto de alta pressão de 1500 lbs.

Detalhes rápidos:

Válvulas de controlo de globos retos de 1500 lbs

Corpo:Válvula de globo forjado

Material: A105N

Tamanho nominal, 4 ¢

Pressão nominal: ANSI 1500 LBS

Conexão final; Flange RF ANSI B 16.5

Capô de extensão Tipo 1 ((-45 a -17°C e 230 a 566°C)

Tipo de glândula: glândula de enxaguante

Embalagem: PTFE em forma de V

Material da junta: aço inoxidável SUS304,

Enchufe de válvula: Enchufe de tipo contornado

Gamma de produtos:

Tipo de corpo Direito, tipo de ângulo.

Dimensões nominais 1 ′, 1-1/2 ′, 2 ′, 3 ′, 4 ′

Pressão nominal • Classe ANSI 900, 1500, 2500 •

Flanqueado: RF, RJ de acordo com a ANSI B16.5, JIS B2201, JPI-7S •

Fim soldado: SW ((1 a 3 polegadas),/BW (3 polegadas)

Material A216 WCB, A217 WC6, A217 C5, A351 CF8, A351 CF8M, A351 CF3M, A351 CF3.

Capô de dor (-5 a 230°C)

Capô de extensão Tipo 1 (230 a 566°C)

Tipo do capô de extensão

Tipo de glândula criogénica

Embalagens de glândulas de parafusos/embalagens de grafite de graxa e outros.

Triturador de válvulas de enxaguante Monoposto, tipo contornado

Características do caudal: percentagem igual ((%C), linear (LC).

Tipo de actuador: actuador de acção única, actuador de pistão de mola, actuador de acção dupla

Material do diafragma: Nylon incorporado em tecido e borracha de etileno-propileno

Intervalo de molas: (0,2 a 1,0 kgf/cm2) • (0,4 a 2,0 kgf/cm2) • (0,8 a 2,4 kgf/cm2)

Pressão de abastecimento 0.14, 0.16, 0.28, 0.4, 0,5 Mpa

Conexão de ar Rc1/4 ou 1/4NPT linha interna.

Temperatura ambiente -30 a 70°C

Função:

No sistema de regulação automática do processo de produção, a válvula de regulação é um elo importante e indispensável.É chamado de "mãos e pés" da automação do processo de produção e é um dos elementos de controlo terminal do sistema de controlo automático.

O curso da válvula reguladora é simples e a resistência é pequena, e é geralmente adequado para uso avançado (instalação).a válvula de regulação é usada ao contrário para melhorar a força desequilibrada e reduzir os danos ao núcleo da válvulaParalelamente, favorece também o fluxo do meio e evita o coqueamento e o entupimento da válvula de regulação.Deve evitar-se a abertura da pequena abertura durante um longo período de tempo., a fim de evitar fortes vibrações e danos ao núcleo da válvula.devido à baixa carga durante a produção de ensaio e as condições do processo de projeto não podem satisfazer os requisitos rapidamente, a utilização inversa da válvula de comando deve evitar a condição de abertura da pequena abertura por um longo tempo, tanto quanto possível, para evitar o dano da válvula de comando.

A válvula reguladora é composta por um atuador e uma válvula. Do ponto de vista hidráulico, a válvula reguladora é um elemento de estrangulação cuja resistência local pode ser alterada.A válvula de regulação altera o coeficiente de resistência alterando o curso de acordo com o sinal de entrada, de modo a atingir o objectivo de regular o caudal.

Aplicação:

A válvula reguladora é adequada para ar, água, vapor, vários meios corrosivos, lama, óleo e outros meios
