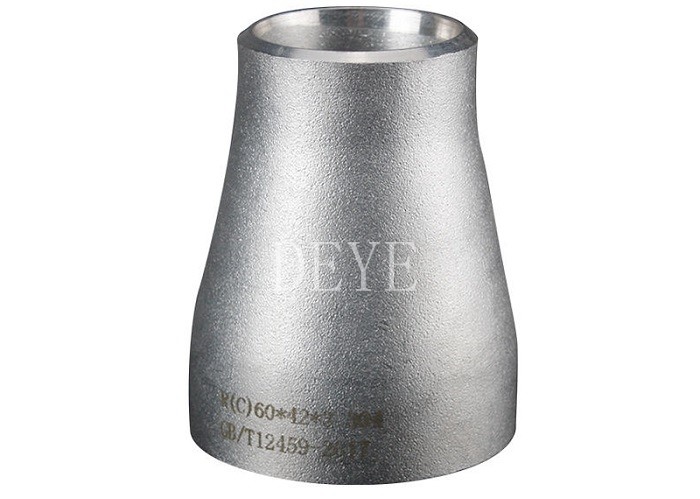

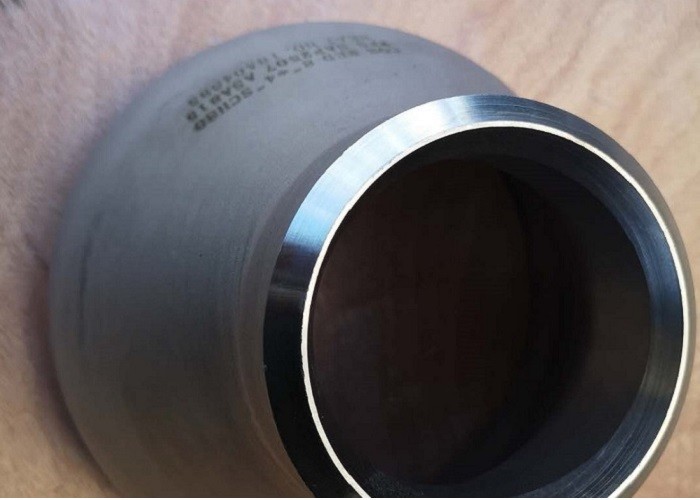

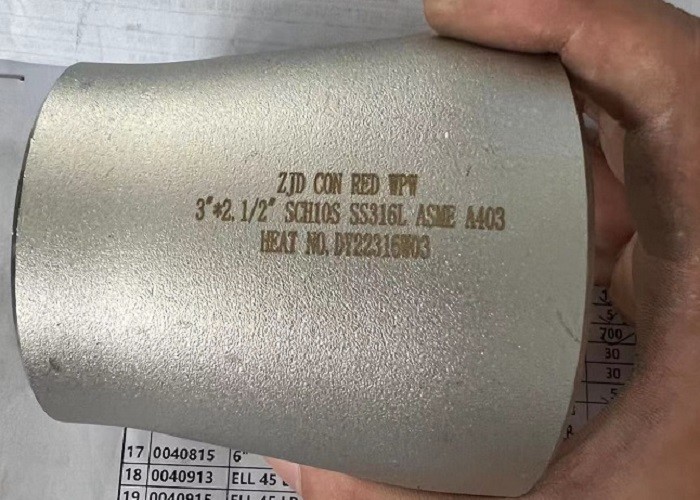

SAF2507 Redutor duplo de tubos SS SCH40S SCH80S SCH160S

Tubos duplex SS SAF2507 de aço inoxidável

- Aço inoxidável.Este ajuste de tubos é usado para reduzir o tamanho do fluxo do tubo do maior para o menor.Redutor O primeiro tem a forma de um cone usado para reduzir gradualmente o tamanho do tuboEste último tem uma borda voltada para a boca do tubo de ligação, reduzindo as possibilidades de acumulação de ar.

Informações/especificações do produto:

Características

• Os acessórios de soldadura traseira estão disponíveis em várias formas (cotovelos, tees, redutores, cruzes, tampas, extremidades de estufas), graus de material (carbono, carbono de alto rendimento, liga baixa, inoxidável, duplex,e ligas de níquel) e dimensões (2 a 24 polegadas, sem costura ou soldadas, 26"-72" em soldados).
• Os acessórios de soldadura de traseira são acessórios de tubulação utilizados para alterar o percurso de uma tubulação (cotovelos), reduzir/aumentar o tamanho do buraco da tubulação (redutores), ramificar (tiras, cruz) ou cegar uma tubulação (capuz de soldadura de traseira)
• As principais especificações para os acessórios de fundição são a ASME B16.9 (acessórios de carbono e liga) e a MSS SP 43 (que integra a ASME B16.9 para acessórios de acero inoxidável, duplex e liga de níquel BW).
• os acessórios para tubos de soldadura a cauda são vendidos como SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• Os acessórios de soldadura por extrusão soldados são mais comuns no aço inoxidável devido à vantagem de custo.
• Os materiais comuns para os acessórios de soldadura por barril são A234 WPB, aço carbono de alto rendimento, aço inoxidável 304 e 316 e ligas de níquel.
• Os acessórios de tubulação soldados em aço carbono e aço inoxidável são os componentes de ligação que possibilitam a montagem de válvulas, tubulações e equipamentos no sistema de tubulação.

Tecnologia/ Fichas de dados técnicos

Lista de espessura dos acessórios de tubulação ANSI B16.9

Unidade: mm

Dimensões dos redutores

O aço inoxidável é a abreviação para aço inoxidável e resistente a ácidos.;E o grau de aço que é resistente a corrosão de meios de corrosão química (como ácido, álcali, sal, etc.) corrosão é chamado de aço resistente a ácidos.O material mais utilizado é o SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Processo de produção

1Material-prima Recepção e corte

2Identificação do material

3- Algodres, reductores, tampas, extremos de tubos, tipos de acessórios de tubulação

4Processo de encaixe de material (cotovelos soldados)

5Tratamento térmico de tubulações SS

6- Disparar e limpar

7Verificação de superfície.

8Depois de polido.

9. Tubos de aço inoxidável

Aplicação/Utilização

Indústria do petróleo e do gás natural, perfuração, indústria química, indústria eléctrica, construção naval, equipamento e oleodutos para fertilizantes, estruturaspetroquímico, indústria farmacêutica, etc.

FAQ/ Perguntas e respostas dos clientes

Q:O cliente pediu acessórios de soldadura de traseira no A105:
A: O material mais comum de encaixe de soldadura por botões de aço carbono é o A234WPB. É equivalente às flanges A105, no entanto, não existe um encaixe de soldadura por botões A105 ou A106.Os acessórios A234WPB são feitos de A106GR.B tubos. A105 é um material de barra forjada para ser acessórios de alta pressão ou flange

QRequisitos do cliente “Normalizados”
A:Este também é um equívoco, uma vez que as flanges estão disponíveis em A105 e A105 N, onde N significa normalizado.
No entanto, não existe tal coisa como A234WPBN. fabricantes normalizam seus acessórios de soldadura de traseira foi considerado que o processo de tratamento térmico normalizado foi feito, Especificamente para os cotovelos e tees
O cliente que precise de acessórios de soldadura por extrusão “normalizados” deve solicitar acessórios WPL6 que sejam de elevado rendimento e sejam normalizados como procedimento padrão.

P:O cliente esqueceu-se de mencionar o horário do tubo:
A:Os acessórios de fundição por extrusão são vendidos por tamanho do tubo, mas deve especificar-se um esquema de tubulação para que o ID do acessório corresponda ao ID do tubo.Vamos assumir que uma parede padrão é solicitada.

P:O cliente esquece-se de mencionar a soldagem por extrusão ou a soldagem sem costura:
A:Os acessórios de soldadura de traseira estão disponíveis em configuração soldada e sem costura.
Os acessórios de tubulação sem costura NÃO são comuns em tamanhos maiores que 12 ′′. Os acessórios de tubulação soldados são feitos de aço carbono ou aço inoxidável soldado ERW.Estão disponíveis em tamanhos de 1⁄2 ′′ a 72 ′′ e são mais acessíveis do que os acessórios sem costura.

P:O que significa raio curto (SR) ou longo (LR)?
A:O 45 ou 90 refere-se ao ângulo da curvatura para o ajuste de buttweld para mudar a direção do fluxo.
Um cotovelo de raio longo (LR 90 Cotovelo ou LR 45 cotovelo) terá uma curvatura de tubo que será 1,5 vezes o tamanho do tubo.

Um cotovelo de raio curto (SR45 ou SR90) tem uma curvatura do tubo igual ao tamanho do encaixe, então um 6 ′′ SR 45 tem um raio de curvatura de 6 ′′ tamanho nominal do tubo.

P:O que é um encaixe de tubo de cotovelo 3R ou 3D?
A:Em primeiro lugar, os termos 3R ou 3D são usados como sinônimos. Um cotovelo de soldadura 3R tem um raio de flexão que é 3 vezes o tamanho nominal do tubo. Um cotovelo 3R é igual a cotovelos 3D
