Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica

  • Duplex Stainless Steel Pipe Fittings UNS31803 32750 For Corrosion Critical
  • Duplex Stainless Steel Pipe Fittings UNS31803 32750 For Corrosion Critical
  • Duplex Stainless Steel Pipe Fittings UNS31803 32750 For Corrosion Critical
  • Duplex Stainless Steel Pipe Fittings UNS31803 32750 For Corrosion Critical
  • Duplex Stainless Steel Pipe Fittings UNS31803 32750 For Corrosion Critical
Lugar de origem China
Marca DEYE
Certificação ISO9001: 2015
Número do modelo PF-EL-S-01
Document Product Brochure PDF
Quantidade de ordem mínima 10pcs
Preço USD 2-100 dollars for SS36L Elbow

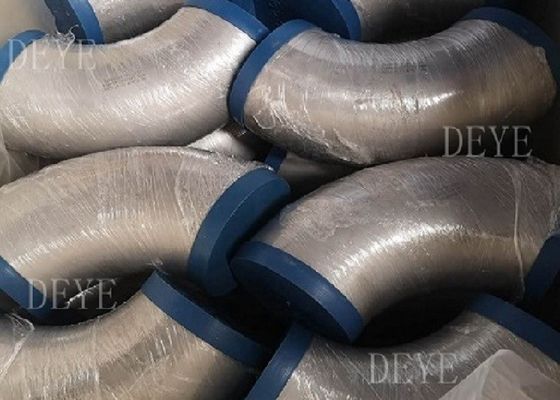

Detalhes da embalagem Caixas de madeira dobrada, paletes, caixas
Tempo de entrega 10 dias úteis
Habilidade da fonte 25 toneladas para um mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Materiais A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma Conexão BW soldado com traseira
Espessura Sch5s, Sch10s, Sch40s, Sch80s, sch160s, xs, xxs Superfície Salgadinhos, polonês
Destacar

Encaixes de tubulação de aço inoxidável frente e verso

,

Acessórios para tubos de aço inoxidável UNS31803

,

32750 Acessórios para tubos duplex de aço
Deixe um recado
Descrição de produto

T-shirt reto de aço inoxidável,Este equipamento de tubulação em forma de T usado no sistema de tubulação tem uma entrada e duas saídas dispostas em um ângulo de 90 graus para o tubo principal.Este tipo de encaixe é usado para conectar os dois tubos e fazer a sua direção de fluxo como umSe todos os três lados deste encaixe forem do mesmo tamanho, é chamado de tee igual, caso contrário, de tee desigual.

Informações/especificações do produto:

Nome dos produtos duplex SS SDSS Butt-Welding Aço inoxidável
Tipos

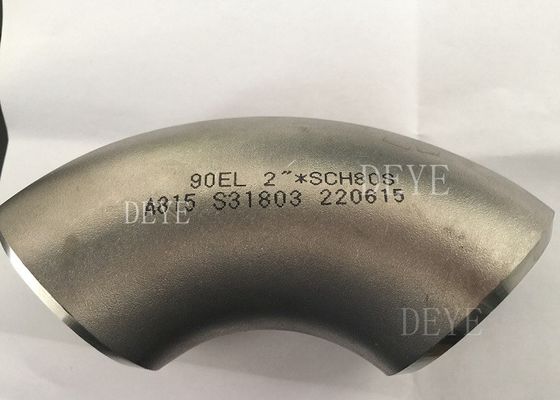

LR Cotovelos, SR Cotovelo, 180° Retornos, Curvas, Reduzindo Cotovelo, 22,5° Cotovelo, 45° Cotovelo

Tee reto, Tee igual, Tee reduzido, Y Tee

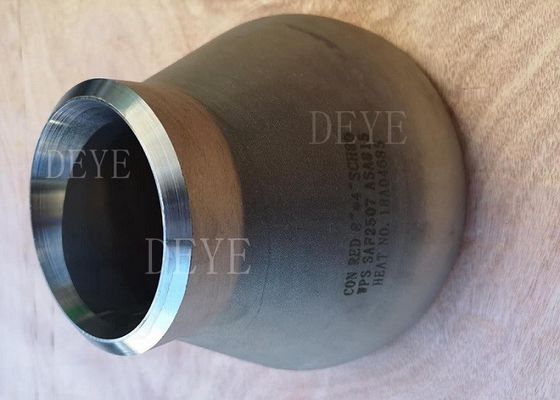

Redução de velocidade, redutor de velocidade, redutor concêntrico, redutor excêntrico

Caps, Stub Ends
Tamanho 1/2 "-72"
Espessura da parede

SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120

Espessura SCH160S,XXS, DIN, SGP JIS
Padrão ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25
JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615,
GB 12459-99, norma EN, etc.
Materiais Aço inoxidável304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L
O número de veículos a motor não deve ser superior a 100 kg.
1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404
Aço carbono A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8
ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
Superfície Arbitragem, decapagem ácida, Polido

Análise química dos materiais e propriedades mecânicas

O aço inoxidável é a abreviação para aço inoxidável e resistente a ácidos.;E a classe de aço que é resistente à corrosão de meios de corrosão química (como ácido, álcali, sal, etc.) é chamada de aço resistente a ácidos.

Os materiais mais utilizados são SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

As especificações pormenorizadas do material duplex ss são as seguintes:

SAF2205 (UNS31803)

Composição química

C≤ Si ≤ Mn≤ P ≤ S ≤ Cr Não. Mo. Cu N
0.03 1.0 2.0 0.03 0.02 22 a 23 4.5-6.5 3.0-3.50 / 0.14-0.2

Performance mecânica

Elementos de ensaio Temperatura do teste. Desempenho Dados normalizados
Resistência à tração Temperatura do quarto. Força de rendimento s≥ 450 Mpa
Resistência à tração h ≥ 620 Mpa
% de alongamento > 25
Redução da área=> /
Valor de impacto KV ((J)) Temperatura do quarto. Lateral /
Dureza de Brinell Temperatura do quarto. ≤ 290
Dureza de Rockwell Temperatura do quarto. ≥ /

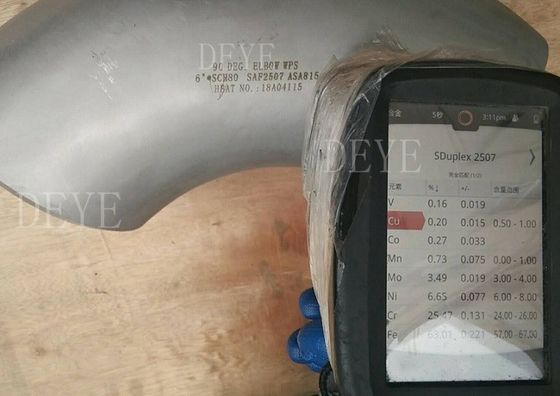

SAF2507 ((UNS32750)

Composição química

c ≤ Si≤ Mn≤ P≤ S≤ Cr Não. Mo. Cu≤ N
0.03 0.8 1.2 0.03 0.015 24 a 26 6.0-8.0 3.0-5.0 0.5 0.24-0.32

Performance mecânica

Elementos de ensaio Temperatura do teste. Desempenho Dados normalizados
Tensile Temperatura do quarto. Força de rendimento Ø≤55 Rm≥ 550 Mpa
Ø > 55 Rm≥ 515 Mpa
Resistência à tração Ø≤55 R0,002 ≥ 800 Mpa
Ø > 55 R0,002≥ 760 Mpa
Elevamento A% ((4D) > Ø≤55 ≥ 15
Ø > 55 ≥ 15
Dureza de Brinell HB Temperatura do quarto. Ø≤5 ≤ 310
Ø > 55 ≤ 310

Tecnologia/ Fichas de dados técnicos

Lista de espessura dos acessórios de tubulação ANSI B16.9

Unidade: mm

Tubo normal

Tamanho DN (em)

Fora.

Dimetro D

 Espessura normal da parede
Sch5s Sch10S Sch40s DST Sch40 Sch80s XS Schl20 Schl40 Sch160 XXS
1/8 10. 3 - Não. 1. 24 1. 73 1. 73 1. 73 2. 41 2. 41 - Não. - Não. - Não. - Não.
Quatro por cento 13. 7 - Não. 1. 65 2. 24 2. 24 2. 24 3. 02 3. 02 - Não. - Não. - Não. - Não.
3/8 17. 1 - Não. 1. 65 2. 31 2. 31 2. 31 3. 20 3. 20 - Não. - Não. - Não. - Não.
1/2 21. 3 1.65 2. 11 2. 77 2. 77 2. 77 3. 73 3. 73 - Não. - Não. 4. 78 7. 47
3/4 26. 7 1.65 2. 11 2. 87 2. 87 2. 87 3. 91 3. 91 - Não. - Não. 5. 56 7. 82
1 33.4 1. 65 2. 77 3. 38 3. 38 3. 38 4. 55 4. 55 - Não. - Não. 6. 35 9. 09
1 1/4 42. 2 1.65 2. 77 3. 56 3. 56 3. 56 4. 85 4. 85 - Não. - Não. 6. 35 9. 70
1 1/2 48. 3 1.65 2. 77 3. 68 3. 68 3. 68 5. 08 5. 08 - Não. - Não. 7. 14 10. 15
2 60. 3 1. 65 2. 77 3. 91 3. 91 3. 91 5. 54 5. 54 - Não. - Não. 8. 74 11. 07
Dois e meio 73. 0 2. 11 3. 05 5. 16 5. 16 5. 16 7. 01 7. 01 - Não. - Não. 9. 53 14. 02
3 88. 9 2. 11 3. 05 5. 49 5. 49 5. 49 7. 62 7. 62 - Não. - Não. 11. 13 15. 24
3 e meio 101. 6 2. 11 3. 05 5. 74 5. 74 5. 74 8. 08 8. 08 - Não. - Não. - Não. - Não.
4 114. 3 2. 11 3. 05 6. 02 6.02 6. 02 8. 56 8. 56 11. 13 - Não. 13. 49 17. 12
5 141. 3 2. 77 3. 40 6. 55 6. 55 6. 55 9. 53 9. 53 12. 70 - Não. 15. 88 19. 05
6 168. 3 2. 77 3. 40 7. 11 7. 11 7. 11 10. 97 10. 97 14. 27 - Não. 18. 26 21.95
8 219. 1 2. 77 3. 76 8. 18 8. 18 8. 18 12. 70 12. 70 18. 26 20. 62 23. 01 22.23
10 273. 1 3. 40 4. 19 9. 27 9. 27 9.27 12. 70 12. 70 21. 44 25. 40 28. 58 25. 40
12 323.9 3. 96 4. 57 9. 53 9. 53 10. 31 12. 70 12. 70 25. 40 28. 58 33. 32 25. 40
14 355. 6 3. 96 4. 78 - Não. 9. 53 11. 13 - Não. 12. 70 27. 79 31. 75 35. 71 - Não.
16 406. 4 4. 19 4. 78 - Não. 9. 53 12. 70 - Não. 12. 70 30. 96 36. 53 40. 49 - Não.
18 457. 2 4. 19 4. 78 - Não. 9. 53 14. 27 - Não. 12. 70 34. 96 39. 67 45. 24 - Não.
20 508. 0 4. 78 5. 54 - Não. 9. 53 15. 09 - Não. 12. 70 38. 10 44. 45 50. 01 - Não.
22 558. 8 4. 78 5. 54 - Não. 9. 53 - Não. - Não. 12. 70 41. 28 47. 63 53. 98 - Não.
24 609. 6 5. 54 6. 35 - Não. 9. 53 17. 48 - Não. 12. 70 46. 02 52. 37 59. 54 - Não.
26 660.4 - Não. - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
28 711.2 - Não. - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
30 762. 0 6. 35 7. 92 - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
32 812. 8 - Não. - Não. - Não. 9. 53 17. 48 - Não. 12. 70 - Não. - Não. - Não. - Não.
34 863. 6 - Não. - Não. - Não. 9. 53 17. 48 - Não. 12. 70 - Não. - Não. - Não. - Não.
36 914. 4 - Não. - Não. - Não. 9. 53 17. 48 - Não. 12. 70 - Não. - Não. - Não. - Não.
38 965.2 - Não. - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
40 1016. 0 - Não. - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
42 1066. 8 - Não. - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
44 1117. 6 - Não. - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
46 1168.4 - Não. - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
48 1219. 2 - Não. - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.

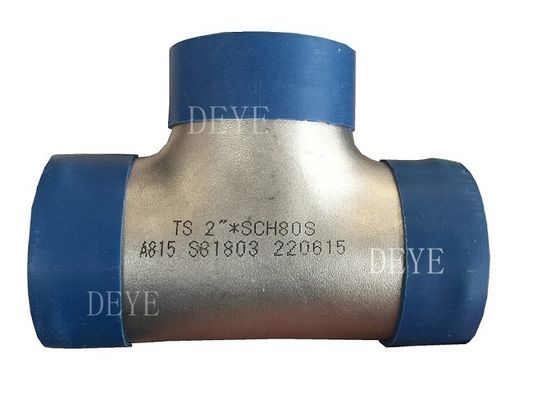

Quadro 1 Dimensões do tee e da cruz

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 0

Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Centro a fim
Corra, C. Outlet, M [Notas 1 e 2]
1/2 ̊ 21.3 25 25
3/4 26.7 29 29
1 33.4 38 38
1-1/4 42.2 48 48
1-1/2 48.3 57 57
2 60.3 64 64
2-1/2 73.0 76 76
3 88.9 86 86
3-1/2 101.6 95 95
4 114.3 105 105
5 141.3 124 124
6 168.3 143 143
8 219.1 178 178
10 273.0 216 216
12 323.8 254 254
14 355.6 279 279
16 406.4 305 305
18 457.0 343 343
20 508.0 381 381
22 559.0 419 419
24 610.0 432 432
26 660.0 495 495
28 711.0 521 521
30 762.0 559 559
32 813.0 597 597
34 864.0 635 635
36 914.0 673 673
38 965.0 711 711
40 - 1016.0 749 749
42 1067 anos.0 762 711
44 118.0 813 762
46 1 168.0 851 800
48 1219 anos.0 889 838

Tabela 2 Dimensões da redução das emissões e da redução dos cruzes das saídas

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 1

Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Centro a fim Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Centro a fim
Corra, C. Outlet, M [Nota (1) ] Corra, C. Outlet, M [Nota (1) ]
Corram! Outlet Corram! Outlet
1/2 x 1/2 x 3/8 21.3 17.3 25 25 4 x 4 x 3-1/2 114.3 101.6 105 102
1/2 x 1/2 x 1/4 21.3 13.7 25 25 4x4x3 114.3 88.9 105 98
3/4 x 3/4 x 1/2 26.7 21.3 29 29 4 x 4 x 2-1/2 114.3 73.0 105 95
3/4 x 3/4 x 3/8 26.7 17.3 29 29 4x4x2 114.3 60.3 105 89
1 x 1 x 3/4 33.4 26.7 38 38 4 x 4 x 1-1/2 114.3 48.3 105 86
1 x 1 x 1/2 33.4 21.3 38 38 　 　 　 　 　
　 　 　 　 　 5X5X4 141.3 114.3 124 117
1-1/4 x 1-1/4 x 1 42.2 33.4 48 48 5 x 5 x 3 1/2 141.3 101.6 124 114
1-1/4 x 1-1/4 x 3/4 42.2 26.7 48 48 5X5X3 141.3 88.9 124 111
1-1/4 x 1-1/4 x 1/2 42.2 21.3 48 48 5 x 5 x 2-1/2 141.3 73.0 124 108
　 　 　 　 　 5X5X2 141.3 60.3 124 105
1-1/2 x1-1/2 x 1-1/4 48.3 42.2 57 57 6X6X5 168.3 141.3 143 137
1-1/2 x 1-1/2 x 1 48.3 33.4 57 57 6x6x4 168.3 114.3 143 130
1-1/2 x1-1/2 x3/4 48.3 26.7 57 57 6 x 6 x 3-1/2 168.3 101.6 143 127
1-1/2 x 1-1/2 x 1/2 48.3 21.3 57 57 6x6x3 168.3 88.9 143 124
　 　 　 　 　 6 x 6 x 2-1/2 168.3 73.0 143 121
2 x 2 x 1-1/2 60.3 48.3 64 60 　 　 　 　 　
2 x 2 x 1-1/4 60.3 42.2 64 57 8x8x6 219.1 168.3 178 168
2 x 2 x 1 60.3 33.4 64 51 8x8x5 219.1 141.3 178 162
2 x 2 x 3/4 60.3 26.7 64 44 8X8X4 219.1 114.3 178 156
　 　 　 　 　 8 x 8 x 3 1/2 219.1 101.6 178 152
2-1/2 X 2-1/2 X 2 73.0 60.3 76 70 　 　 　 　 　
2-1/2 X 2-1/2 X 1-1/2 73.0 48.3 76 67 10 x 10 x 8 273.0 219.1 216 203
2-1/2 X 2-1/2 X 1-1/4 73.0 42.2 76 64 10 x 10 x 6 273.0 168.3 216 194
2-1/2 X 2-1/2 X 1 73.0 33.4 76 57 10 x 10 x 5 273.0 141.3 216 191
　 　 　 　 　 10 x 10 x 4 273.0 114.3 216 184
3 x 3 x 2-1/2 88.9 73.0 86 83 12 x 12 x 10 323.8 273.0 254 241
3x3x2 88.9 60.3 86 76 12 x 12 x 8 323.8 219.1 254 229
3 x 3 x 1-1/2 88.9 48.3 86 73 12 x 12 x 6 323.8 168.3 254 219
3 x 3 x 1-1/4 88.9 42.2 86 70 12 x 12 x 5 323.8 141.3 254 216
3-1/2 x 3-1/2 x 3 101.6 88.9 95 92 14 x 14 x 12 355.6 323.8 279 270
3-1/2 x 3-1/2 x 2-1/2 101.6 73.0 95 89 14 X 14 X 10 355.6 273.0 279 257
3-1/2 x 3-1/2 x 2 101.6 60.3 95 83 14 X 14 X 8 355.6 219.1 279 248
3-1/2 x 3-1/2 x 1-1/2 101.6 48.3 95 79 14 x 14 x 6 355.6 168.3 279 238

Tamanho (NPS) Diâmetro externo em Bevel Do centro até os extremos Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Do centro até os extremos
Corram! Outlet Corra, C. Outlet, M [Nota (1) ] Corram! Outlet Corra, C. Outlet, M [Nota (1) ]
16 x 14 406.4 355.6 305 305 28 X 28 X 26 711 660.0 521 521
16 x 12 406.4 323.8 305 295 28 X 28 X 24 711 610.0 521 508
16 x 10 406.4 273.0 305 283 28 x 28 x 22 711 559.0 521 495
16 x 8 406.4 219.1 305 273 28 x 28 x 20 711 508.0 521 483
16 x 6 406.4 168.3 305 264 　 　 　 　 　
　 　 　 　 　 28 X 28 X 18 711 457.0 521 470
18 x 16 457.0 406.4 343 330 28 x 28 x 16 711 406.4 521 457
18 x 14 457.0 355.6 343 330 28 x 28 x 14 711 355.6 521 457
18 x 12 457.0 323.8 343 321 28 x 28 x 12 711 323.8 521 448
18 x 10 457.0 273.0 343 308 　 　 　 　 　
18 x 8 457.0 219.1 343 298 30 x 30 x 28 762 711.0 559 546
　 　 　 　 　 30 x 30 x 26 762 660.0 559 546
20 x 18 508.0 457.0 381 368 30 x 30 x 24 762 610.0 559 533
20 x 16 508.0 406.4 381 356 30 x 30 x 22 762 559.0 559 521
20 x 14 508.0 355.6 381 356 30 x 30 x 20 762 508.0 559 508
20 x 12 508.0 323.8 381 346 　 　 　 　 　
20 x 10 508.0 273.0 381 333 30 x 30 x 18 762 457.0 559 495
20 x 8 508.0 219.1 381 324 30 x 30 x 16 762 406.4 559 483
　 　 　 　 　 30 x 30 x 14 762 355.6 559 483
22 x 20 559.0 508.0 419 406 30 x 30 x 12 762 323.8 559 473
22 x 18 559.0 457.0 419 394 30 x 30 x 10 762 273.0 559 460
22 x 16 559.0 406.4 419 381 　 　 　 　 　
22 x 14 559.0 355.6 419 381 32 x 32 x 30 813 762.0 597 584
22 x 12 559.0 323.8 419 371 32 X 32 X 28 813 711.0 597 572
22 x 10 559.0 273.0 419 359 32 X 32 X 26 813 660.0 597 572
　 　 　 　 　 32 x 32 x 24 813 610.0 597 559
24 x 22 610.0 559.0 432 432 　 　 　 　 　
24 x 20 610.0 508.0 432 432 32 X 32 X 22 813 559.0 597 546
24 x 18 610.0 457.0 432 419 32 x 32 x 20 813 508.0 597 533
　 　 　 　 　 32 X 32 X 18 813 457.0 597 521
24 x 16 610.0 406.4 432 406 32 x 32 x 16 813 406.4 597 508
24 x 14 610.0 355.6 432 406 32 X 32 X 14 813 355.6 597 508
24 x 12 610.0 323.8 432 397 　 　 　 　 　
24 x 10 610.0 273.0 432 384 34 x 34 x 32 864 813.0 635 622
　 　 　 　 　 34 x 34 x 30 864 762.0 635 610
26 x 24 660.0 610.0 495 483 34 x 34 x 28 864 711.0 635 597
26 x 22 660.0 559.0 495 470 34 x 34 x 26 864 660.0 635 597
26 x 20 660.0 508.0 495 457 　 　 　 　 　
　 　 　 　 　 34 x 34 x 24 864 610.0 635 584
26 x 18 660.0 457.0 495 444 34 x 34 x 22 864 559.0 635 572
26 x 16 660.0 406.4 495 432 34 x 34 x 20 864 508.0 635 559
26 x 14 660.0 355.6 495 432 34 x 34 x 18 864 457.0 635 546
26 x 12 660.0 323.8 495 422 34 x 34 x 16 864 406.4 635 533


Processo de produção

1Material-prima Recepção e corte

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 2

2Identificação do material

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 3

3- Algodres, reductores, tampas, extremos de tubos, tipos de acessórios de tubulação

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 4

4Processo de encaixe de material (cotovelos soldados)

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 5

5Tratamento térmico de tubulações SS

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 6

6- Disparar e limpar

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 7

7Verificação de superfície.

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 8

8Depois de polido.

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 9

9. Tubos de aço inoxidável

Acessórios para tubos duplex de aço inoxidável UNS31803 32750 para corrosão crítica 10

Aplicação/Utilização

Indústria do petróleo e do gás natural, perfuração, indústria química, indústria eléctrica, construção naval, equipamento e oleodutos para fertilizantes, estruturaspetroquímico, indústria farmacêutica, etc.

Referência padrão

Acessórios e acessórios fabricados

Os laterais e outros acessórios fabricados por soldas de circunferência ou de intersecção são considerados fabricados em tubos que não podem ser aplicados a esta norma.

As unidades da norma ASME B16.9 devem ser indicadas tanto em unidades SI (metricas) como em unidades usuais dos EUA.

Normas de referência

Não se considera prático identificar a edição específica de cada norma e especificação nas referências individuais.Um produto fabricado em conformidade com uma edição anterior das normas referidas e em todos os outros aspectos conforme com a presente norma será considerado conforme..

ASME B16.5: Flanges de tubos e acessórios com flanges: NPS 1?? 2 através do padrão NPS 24 métrico/ polegada

ASME B16.25: Para extremos de soldadura de traseira

ASME B31: Código para tubulações sob pressão

ASME B31.3: Processo de tubulação

ASME B36.10M, tubos de aço forjado soldados e sem costura

ASME B36.19M, tubos de aço inoxidável

Código ASME para caldeiras e recipientes sob pressão

ASTM A234/A234M-17, Especificação para acessórios de tubulação de aço carbono forjado e aço ligado para serviço a temperaturas moderadas e elevadas

ASTM A403/A403M-16, Especificação para acessórios de tubulações de aço inoxidável austenítico forjado

ASTM A420/A420M-16, Especificação para acessórios de tubulação de aço carbono forjado e aço ligado para serviço a baixa temperatura

ASTM A815/A815M-14e1, Especificação para acessórios de tubulação de aço inoxidável ferrítico, ferrítico/austenítico e martensítico forjado

ASTM A960/A960M-16a, Especificação dos requisitos comuns aplicáveis aos acessórios para tubulações de aço forjado

ASTM E29-13, Prática de utilização de dígitos significativos nos dados de ensaio para determinar a conformidade com as especificações

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Para outros materiais metálicos (alumínio, titânio, níquel e liga).

FAQ/ Perguntas e respostas dos clientes

Q:O cliente pediu acessórios de soldadura de traseira no A105:
A: O material mais comum de encaixe de soldadura por botões de aço carbono é o A234WPB. É equivalente às flanges A105, no entanto, não existe um encaixe de soldadura por botões A105 ou A106.Os acessórios A234WPB são feitos de A106GR.B tubos. A105 é um material de barra forjada para ser acessórios de alta pressão ou flange


QRequisitos do cliente “Normalizados”
A:Este também é um equívoco, uma vez que as flanges estão disponíveis em A105 e A105 N, onde N significa normalizado.
No entanto, não existe tal coisa como A234WPBN. fabricantes normalizam seus acessórios de soldadura de traseira foi considerado que o processo de tratamento térmico normalizado foi feito, Especificamente para os cotovelos e tees
O cliente que precise de acessórios de soldadura por extrusão “normalizados” deve solicitar acessórios WPL6 que sejam de elevado rendimento e sejam normalizados como procedimento padrão.


P:O cliente esqueceu-se de mencionar o horário do tubo:
A:Os acessórios de fundição por extrusão são vendidos por tamanho do tubo, mas deve especificar-se um esquema de tubulação para que o ID do acessório corresponda ao ID do tubo.Vamos assumir que uma parede padrão é solicitada.

P:O cliente esquece-se de mencionar a soldagem por extrusão ou a soldagem sem costura:
A:Os acessórios de soldadura de traseira estão disponíveis em configuração soldada e sem costura.
Os acessórios de tubulação sem costura NÃO são comuns em tamanhos maiores que 12 ′′. Os acessórios de tubulação soldados são feitos de aço carbono ou aço inoxidável soldado ERW.Estão disponíveis em tamanhos de 1⁄2 ′′ a 72 ′′ e são mais acessíveis do que os acessórios sem costura.


P:O que significa raio curto (SR) ou longo (LR)?
A:O 45 ou 90 refere-se ao ângulo da curvatura para o ajuste de buttweld para mudar a direção do fluxo.
Um cotovelo de raio longo (LR 90 Cotovelo ou LR 45 cotovelo) terá uma curvatura de tubo que será 1,5 vezes o tamanho do tubo.


Um cotovelo de raio curto (SR45 ou SR90) tem uma curvatura do tubo igual ao tamanho do encaixe, então um 6 ′′ SR 45 tem um raio de curvatura de 6 ′′ tamanho nominal do tubo.

P:O que é um encaixe de tubo de cotovelo 3R ou 3D?
A:Em primeiro lugar, os termos 3R ou 3D são usados como sinônimos. Um cotovelo de soldadura 3R tem um raio de flexão que é 3 vezes o tamanho nominal do tubo. Um cotovelo 3R é igual a cotovelos 3D


Nosso Serviço

1Apoio técnico
2- Controle de qualidade da matéria-prima.
3Inspecção durante o período de produção.
4O teste final inclui teste de superfície, dimensão, teste PT, teste RT, teste ultrasônico.
5. Relatório de teste de cada remessa
4. Condições de entrega flexíveis. EXW FOB CIF CFR DDP DDU
5- Formas de pagamento flexíveis: LC. TT. DP
6- Pacote personalizado inclui logotipo.
7Garantia de qualidade de 18 meses.
9- Substituição gratuita por via aérea se for constatado qualquer erro
10. 24 horas para responder às suas perguntas

Etiquetas:

BW Acessórios para tubos de aço inoxidável

SS304 Acessórios para tubos de aço inoxidável

SS316 Acessórios para tubos de aço inoxidável
