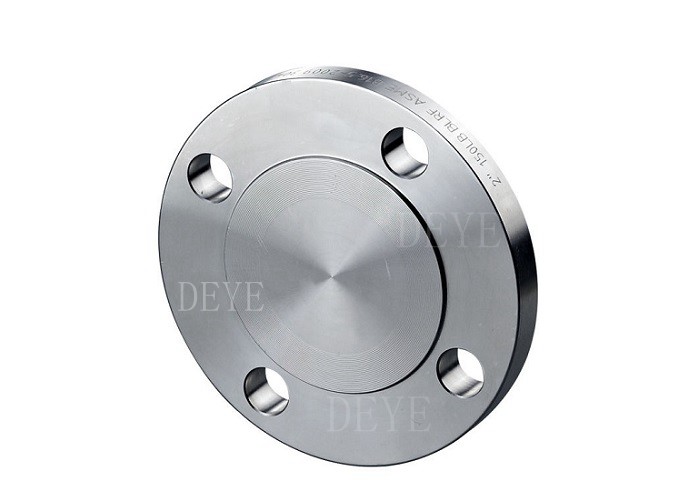

ANSI Cl150LBS SS Blind Flange com aço inoxidável SS316 SS304
| Lugar de origem | China |
|---|---|
| Marca | DEYE |
| Certificação | ISO9001:2015 PED |
| Número do modelo | ZJD-F-BL14 |
| Document | Product Brochure PDF |
| Quantidade de ordem mínima | 10pcs |
| Preço | USD2-USD100 each |
| Detalhes da embalagem | Casos Dobra-de madeira da fumigação |
| Tempo de entrega | 25-30 dias para a produção da ordem |
| Termos de pagamento | T/T, L/C, D/P |
| Habilidade da fonte | de 200 toneladas cada mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Padrão | ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. | Materiais | SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| Tamanho | 1/2" (DN15) ~ 48" (DN1200) | Tipos | Na parte inferior, o valor da solução é igual ou superior a 0,01%, mas não superior a 0,01%. |
| Pressão nominal | Classe 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | ||
| Destacar | ANSI ss flange cego,ss flange cego SS316,Flanca cega de aço inoxidável SS304 |
||
Descrição de produto
ANSI Cl150LBS SS Flange Cego com aço inoxidável SS316,SS 304
As flanges ANSI 150 ou 150lb, são geralmente feitas de chapa ou forja.
O acabamento fonográfico para fornecer um selo de alta qualidade com a junta correta.
Para o tamanho NPS de 1⁄2 polegada a 24 polegadas, conforme ANSI B16.5, para o NPS acima de 26 polegadas a 60 polegadas, deve ser conforme ASME B16.47A / B.
As flanges de tubos estão disponíveis em vários tipos, os padrões são o pescoço de soldagem, cego, soldagem de soquete, articulação do tornozelo, roscado, etc.).Como flanges giratórias., flanges de redução, flanges de óculos e flanges de orifícios.
O material pode ser SS316, SS316L, SS316/316L, SS304, SS304L, SS304/304L, Duplex SS2507, DUPLEX SS2205, 904L, ALLOY 20 etc.
Informações sobre o produto/Descrição do produto/Informações básicas/Especificações
| Nome do produto | WANSI CL150LBS FLANGA CEGURA DE aço inoxidável SS316, SS304 | |
| Tipos |
● Flancas Cegas de aço inoxidável ● Cortinas de óculos de aço inoxidável ● Cortinas de aço inoxidável ● Flancas de Orifício de aço inoxidável ● Flancas deslizantes de aço inoxidável ● Flanges de solda de tomada de aço inoxidável ● Flanges de pescoço de solda de aço inoxidável ● Flangeiras de aço inoxidável ● Flancas soltas de aço inoxidável ● Flancas roscadas de aço inoxidável ● Flanges de acero inoxidável ● Aço inoxidável com rosca redutora ● Flanges de pescoço de solda de aço inoxidável série A ou B ● Flanges quadradas de aço inoxidável ● Flanges de gancho e língua de aço inoxidável ● Flancas de espadas de aço inoxidável ● Flancas forjadas de aço inoxidável ● Flanges de frente elevadas de aço inoxidável ● Flancas RTJ de aço inoxidável ● Anel de separação de tubos de aço inoxidável |
|
| Finalização da face | Cara plana (FF), cara levantada (RF), articulação tipo anel (RTJ), LM, TF, GF | |
| Materiais | ANSI | Aço inoxidável SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| Aço ligado: WHPY45/52/65/80/A 182 Grau F 5, A 182 Grau F 9, A 182 Grau F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Flanca de óculos, anel de espaçamento/flanca de espadas), | ||
| Aço para serviço a baixa temperatura: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. | ||
| Utilização normal: CS A105/SA 105N | ||
| DIN | SS 304/304L, 316/316L, aço inoxidável1.4301, 1.4404, SAF2205, SAF2507, CS RST37.2"S235JR | |
| GOST | SS 304/304L,316/316L CS CT20;16MN; | |
| O que fazer? | SS 304/304L, 316/316L CS RST37.2;S235JR;C22.8 | |
| JIS | SS 304/304L, 316/316L CS SS400,SF440, | |
| BS | SS 304/304L, 316/316L CSRST37.2;S235JR;C22.8"Q235 | |
| UNI | C SS 304/304L, 316/316L SRST37.2;S235JR;C22.8"Q235 | |
| SABS | 304/304L, 316/316L CSRST37.2;S235JR;Q235 | |
| Pressão | ANSI | Classe 150, 300, 600, 900, 1500 2500 lbs, com espessura de solda de Sch10s, SCH40s, SCH80s, SCH160s. |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| O que fazer? | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600 KPA,1000,1600,2500,4000 | |
| Tamanho | ANSI | 1/2 ¢ 60 ¢ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| O que fazer? | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| Superfície | Tinta de óleo preto, vernizes, tintas de amarelo dourado, óleo anti-ferrugem, galvanização, galvanização a frio e a quente, etc., revestimento de zinco. revestimento de cromo. tratamento negro, anodização, revestimento em pó. punição,revestimento de latão. etc. | |
Especificações e diferentes tipos de flanges
ASME/ANSI B16. 5:
- O que é isso? - O que é isso?
Flanges de ligação de soquete, flanges de ligação de lapo, flanges de ligação de fio, flanges de ligação de anel.
Classe de pressão: 150.300,400.600.900,1500,2500
ASME/ANSI B16.47:
- Elas não têm nada a ver com isso.
Classe de pressão: 75,150300, 400.600,900
A norma ASME/ANSI B16.36:
Orifício de flange de soldagem de pescoço, flange de flange, flange de flange.
Pressão Cass: 300, 400,600,900, 1500,2500
AWWAC207
Flancas de anel de aço normalizadas AWWA, classe B* (86 psi)
Flancas de anel de aço padrão AWWA, classe D* (175-150 psi)
Flancas de tubos de aço normalizadas AWWA, classe D* (175-150 psi)
Flancas de tubos de aço normalizadas AWWA, classe E* (275 psi)
Flancas de anel de aço padrão AWWA, Classe E* (275 psi), Flancas cegas 275 psi
Flancas de anel de aço padrão AWWA, classe F* (300 psi), flanges cegas 300 psi
MSS-SP-44
SEDAÇÃO DE FLAGANÇA DO COLHO, FLAGANÇA CEGUDA para ANSI B16.47 SÉRIE A
Classe de pressão: 75,150300, 400.600,900
JIS B2220/B2291:
Flanca do pescoço soldado, flange do centro do fuso, flange do fuso, fechado,
- O que é?
Classe de pressão:5K.10K 16K 20K 30K
BS4504SEC3.1
FLAGANÇA DE COLA DE SOLDAGEM (111/134) FLAGANÇA DE SILIPÃO DE HUB (112),
FLAGANÇA DE FLAGANÇA DE FLAGANÇA DE FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAG
FLAGANÇA DE PLATA LOSA (102) FLAGANÇA LOSA COM FLAGANÇA DE COLA SOLDA (104). FLAGANÇA em branco
(105).
Classe de pressão: PN 2,5 a PN 40
BS1560:
- E o que se passa com o meu carro?
Flanca de chefe torcida, flanca de laringe.
Classe de pressão: 150,300,400,600,900, 1500,2500
BS 10:
- O que é isso? - O que é isso?
- O quê? - O que é?
Quadro: D.E, F, H
Flanco de DIN:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656, DIN2632 DIN263.DIN2634.
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
Pressão de PN 6 a PN 320
AFNOR NFE 29-203:
Flanca de chapa (01), Flanca de chapa solta (02,03.04) Flanco cego (05)
A partir de 1 de janeiro de 2016, o valor da prova deve ser calculado em conformidade com o modelo descrito na secção 5.3.
Flanca de soldagem de soquete com cascalho ((14),Flanca de soldagem com cascalho solto ((15),
FLAGENA INTEGRAL (211)
Classe de pressão: ISO-PN 2.5TO PN420
EN 092-1.
Flancas de chapa SO (tipo 01) Flancas de chapa soltas (tipo 02, 04) Flancas invisíveis (tipo 05),
Flange de pescoço de soldadura (tipo 11), flange de deslizamento por cabo (tipo 12), flange de parafuso (tipo 13),
Flange integral (tipo 21)
Classe de pressão: PN2,5 a PN100
ASME/ANSI B16.9/MSS SP-43: Fim do tubo.
UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80,GOST 12821-80,Gost Blind
PN6,PN10,PN16,PN25,PN40,PN63,PN100,PN150,PN250
SABS1123
Tecnologia/ Utilização e instalação dos diferentes tipos de flanges
Flancas de colagem do pescoço
São ligados ao tubo por uma ligação de soldadura Butt.
Utilizado quando for necessário um ensaio por raios-X ou se o binário sobre as uniões for máximo.
Seu pescoço longo e cônico optimiza a distribuição do estresse
Flancas de deslizamento
Este tipo de flanges são instalados com duas contas de soldagem, deslizando o tubo para dentro.
Assim, os custos de instalação são mais baixos, pelo que é necessária menos precisão para o corte de tubos.
Flanges de fios
São normalmente instalados com o tubo previamente roscado, em locais onde
Não recomendamos a instalação se houver altas
variações de pressão no sistema
Flancas de articulação dos dedos
Eles deslizam sobre uma junta sobreposta.
O custo de desmontagem
diminui devido à facilidade de virar a flange e alinhar a perfuração.
.
Flanges de soldadura de soquetes
Este tipo de flange é especialmente concebido para pequenos diâmetros mais baixos e
O tubo é inserido na flange até ao assento e depois é fileteado.
Soldado contra o cubo.
Flancas Cegas
As flanges cegas são utilizadas para as extremidades dos tubos, e eles parafusados para qualquer um dos acima
tipos de flange.
O material de aço inoxidável normalmente utilizado
Classificações de materiais: Composição química
| Projeto ASTM | Análise em % max. | |||||||
| C | - Não | Sim | P | S | Cr | Não. | Mo. | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 - 13.00 10.00 - 14.00 10.00 - 15.00 9.00 - 12.00 |
2.00 - 3.00 2.00 - 3.00 |
| Projeto ASTM | Resistência à tração | Limite de fluênciaProlongamento no50 mm. | Estresse. | Brinell | Charpy - V | |||||
| Dureza (HB) |
Energia J | Temperatura de ensaio. oC | ||||||||
| Minha filha. | MPa | Minha filha. | MPa | % min. | % min. | Minha. 1 tubo de ensaio |
Média 3 Tubos de ensaio |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
Composição química
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | Não. | Mo. | Cu | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22 a 23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
Performance física
| Elementos de ensaio | Temperatura do teste. | Desempenho | Dados normalizados |
| Resistência à tração | Temperatura do quarto. | Força de rendimento s≥ | 450 Mpa |
| Resistência à tração h ≥ | 620 Mpa | ||
| % de alongamento > | 25 | ||
| Redução da área=> | / | ||
| Valor de impacto KV ((J)) | Temperatura do quarto. | Lateral | / |
| Dureza de Brinell | Temperatura do quarto. | ≤ | 290 |
| Dureza de Rockwell | Temperatura do quarto. | ≥ | / |
SAF2507 ((UNS32750)
Composição química
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Não. | Mo. | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24 a 26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Performance física
| Elementos de ensaio | Temperatura do teste. | Desempenho | Dados normalizados | |
| Tensile | Temperatura do quarto. | Força de rendimento | Ø≤55 Rm≥ | 550 Mpa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| Resistência à tração | Ø≤55 R0,002 ≥ | 800 Mpa | ||
| Ø > 55 R0,002≥ | 760 Mpa | |||
| Elevamento A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Dureza de Brinell HB | Temperatura do quarto. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Processo de produção das flanges/Procedimento de fabrico
Aplicação/Utilização
A flange é um método de conectar tubos, válvulas, bombas e outros equipamentos para formar um sistema de tubulação para transportar a água, vapor, ar, gás e óleo.inspecção, ou modificação.
Fotografias de flange para transporte
Flancas de deslizamento, CL150LBS, flanges roscados, flanges RJ de 1500LBS, flanges de pescoço de solda CL2500LBS, etc.
