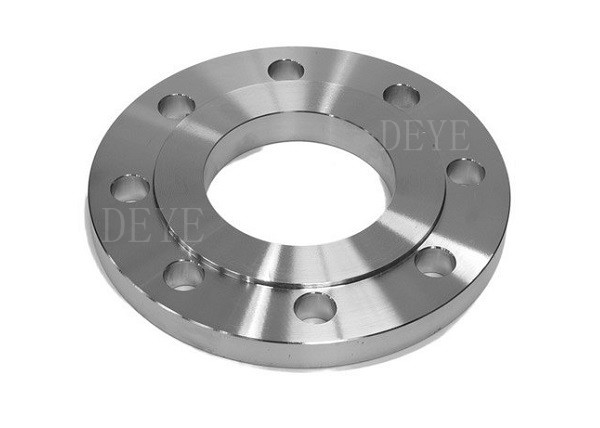

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16

Lugar de origem	China
Marca	DEYE
Certificação	ISO9001:2015 PED
Número do modelo	ZJD-F-SO20
Document	Product Brochure PDF
Quantidade de ordem mínima	10pcs
Preço	USD2-USD100 each
Detalhes da embalagem	Casos Dobra-de madeira da fumigação
Tempo de entrega	25-30 dias para a produção da ordem
Termos de pagamento	T/T, L/C, D/P
Habilidade da fonte	de 200 toneladas cada mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

Detalhes do produto

Padrão	ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST.	Materiais	SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625,
Tamanho	1/2" (DN15) ~ 48" (DN1200)	Tipos	Na parte inferior, o valor da solução é igual ou superior a 0,01%, mas não superior a 0,01%.
Pressão nominal	Classe 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160,
Destacar	Deslize de SSSS na flange , DSS ss deslizamento na flange , 150 libras de deslizamento em flanges

Deixe um recado

Descrição de produto

DSS SDSS SS Slip On Flanges com pressão nominal de 150 lbs PN16

As flanges DSS significam flanges duplex de aço inoxidável, ou seja, flanges UNS31803 e flanges 2205, e SDSS é a abreviação de Super duplex Flanges de aço inoxidável,O aço inoxidável duplex (DSS) tem uma matriz composta de austenita e ferrita em aproximadamente o mesmo volume.Portanto, flanges DSS são adequados para ambientes severos como sistema de tubulação submarino de óleo e gás corrosivos.SDSS tem uma melhor resistência à corrosão do que DSS e é, portanto, amplamente utilizado na dessalinização, petróleo offshore e indústria pesada marítima.SAF2507, A182 F55, A182 F53 flanges e mais.

Informações sobre o produto/Descrição do produto/Informações básicas/Especificações

Nome do produto	Flancas de frente elevadas de aço inoxidável com pressão nominal de 150 lbs PN16
Tipos	● Flancas Cegas de aço inoxidável ● Cortinas de óculos de aço inoxidável ● Cortinas de aço inoxidável ● Flancas de Orifício de aço inoxidável ● Flancas deslizantes de aço inoxidável ● Flanges de solda de tomada de aço inoxidável ● Flanges de pescoço de solda de aço inoxidável ● Flangeiras de aço inoxidável ● Flancas soltas de aço inoxidável ● Flancas roscadas de aço inoxidável ● Flanges de acero inoxidável ● Aço inoxidável com rosca redutora ● Flanges de pescoço de solda de aço inoxidável série A ou B ● Flanges quadradas de aço inoxidável ● Flanges de gancho e língua de aço inoxidável ● Flancas de espadas de aço inoxidável ● Flancas forjadas de aço inoxidável ● Flanges de frente elevadas de aço inoxidável ● Flancas RTJ de aço inoxidável ● Anel de separação de tubos de aço inoxidável
Finalização da face	Cara plana (FF), cara levantada (RF), articulação tipo anel (RTJ), LM, TF, GF
Materiais	ANSI	Aço inoxidável SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760
		Aço ligado: WHPY45/52/65/80/A 182 Grau F 5, A 182 Grau F 9, A 182 Grau F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Flanca de óculos, anel de espaçamento/flanca de espadas),
		Aço para serviço a baixa temperatura: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8.
		Utilização normal: CS A105/SA 105N
	DIN	SS 304/304L, 316/316L, aço inoxidável1.4301, 1.4404, SAF2205, SAF2507, CS RST37.2"S235JR
	GOST	SS 304/304L,316/316L CS CT20;16MN;
	O que fazer?	SS 304/304L, 316/316L CS RST37.2;S235JR;C22.8
	JIS	SS 304/304L, 316/316L CS SS400,SF440,
	BS	SS 304/304L, 316/316L CSRST37.2;S235JR;C22.8"Q235
	UNI	C SS 304/304L, 316/316L SRST37.2;S235JR;C22.8"Q235
	SABS	304/304L, 316/316L CSRST37.2;S235JR;Q235
Pressão	ANSI	Classe 150, 300, 600, 900, 1500 2500 lbs, com espessura de solda de Sch10s, SCH40s, SCH80s, SCH160s.
	DIN	PN6,PN10,PN16,PN25,PN40,PN64,PN100
	GOST	PN6,PN10,PN16,PN25
	O que fazer?	PN6,PN10,PN16,PN25,PN40,PN64,PN100
	JIS	1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K
	BS	PN6,PN10,PN16,PN25,PN40,PN64,PN100
	UNI	PN6,PN10,PN16,PN25,PN40
	SABS	600 KPA,1000,1600,2500,4000
Tamanho	ANSI	1/2 ¢ 60 ¢
	DIN	DN15-DN2000
	GOST	DN10-DN1600
	O que fazer?	DN15-DN2000
	JIS	15A-1500A
	BS	DN15-DN2000
	UNI	DN10-DN2000
	SABS	DN10-DN600
Superfície	Tinta de óleo preto, vernizes, tintas de amarelo dourado, óleo anti-ferrugem, galvanização, galvanização a frio e a quente, etc., revestimento de zinco. revestimento de cromo. tratamento negro, anodização, revestimento em pó. punição,revestimento de latão. etc.

Especificações e diferentes tipos de flanges

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 0

ASME/ANSI B16. 5:

- O que é isso? - O que é isso?

Flanges de ligação de soquete, flanges de ligação de lapo, flanges de ligação de fio, flanges de ligação de anel.

Classe de pressão: 150.300,400.600.900,1500,2500

ASME/ANSI B16.47:

- Elas não têm nada a ver com isso.

Classe de pressão: 75,150300, 400.600,900

A norma ASME/ANSI B16.36:

Orifício de flange de soldagem de pescoço, flange de flange, flange de flange.

Pressão Cass: 300, 400,600,900, 1500,2500

AWWAC207

Flancas de anel de aço normalizadas AWWA, classe B* (86 psi)

Flancas de anel de aço padrão AWWA, classe D* (175-150 psi)

Flancas de tubos de aço normalizadas AWWA, classe D* (175-150 psi)

Flancas de tubos de aço normalizadas AWWA, classe E* (275 psi)

Flancas de anel de aço padrão AWWA, Classe E* (275 psi), Flancas cegas 275 psi

Flancas de anel de aço padrão AWWA, classe F* (300 psi), flanges cegas 300 psi

MSS-SP-44

SEDAÇÃO DE FLAGANÇA DO COLHO, FLAGANÇA CEGUDA para ANSI B16.47 SÉRIE A

Classe de pressão: 75,150300, 400.600,900

JIS B2220/B2291:

Flanca do pescoço soldado, flange do centro do fuso, flange do fuso, fechado,

- O que é?

Classe de pressão:5K.10K 16K 20K 30K

BS4504SEC3.1

FLAGANÇA DE COLA DE SOLDAGEM (111/134) FLAGANÇA DE SILIPÃO DE HUB (112),

FLAGANÇA DE FLAGANÇA DE FLAGANÇA DE FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAGANÇA de FLAG

FLAGANÇA DE PLATA LOSA (102) FLAGANÇA LOSA COM FLAGANÇA DE COLA SOLDA (104). FLAGANÇA em branco

(105).

Classe de pressão: PN 2,5 a PN 40

BS1560:

- E o que se passa com o meu carro?

Flanca de chefe torcida, flanca de laringe.

Classe de pressão: 150,300,400,600,900, 1500,2500

BS 10:

- O que é isso? - O que é isso?

- O quê? - O que é?

Quadro: D.E, F, H

Flanco de DIN:

DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656, DIN2632 DIN263.DIN2634.

DIN2635.DIN2636.DIN2637.DIN2638.DIN2673

Pressão de PN 6 a PN 320

AFNOR NFE 29-203:

Flanca de chapa (01), Flanca de chapa solta (02,03.04) Flanco cego (05)

A partir de 1 de janeiro de 2016, o valor da prova deve ser calculado em conformidade com o modelo descrito na secção 5.3.

Flanca de soldagem de soquete com cascalho ((14),Flanca de soldagem com cascalho solto ((15),

FLAGENA INTEGRAL (211)

Classe de pressão: ISO-PN 2.5TO PN420

EN 092-1.

Flancas de chapa SO (tipo 01) Flancas de chapa soltas (tipo 02, 04) Flancas invisíveis (tipo 05),

Flange de pescoço de soldadura (tipo 11), flange de deslizamento por cabo (tipo 12), flange de parafuso (tipo 13),

Flange integral (tipo 21)

Classe de pressão: PN2,5 a PN100

ASME/ANSI B16.9/MSS SP-43: Fim do tubo.

UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40

GOST 12820-80,GOST 12821-80,Gost Blind

PN6,PN10,PN16,PN25,PN40,PN63,PN100,PN150,PN250

SABS1123

Tecnologia/ Utilização e instalação dos diferentes tipos de flanges

Flancas de colagem do pescoço

São ligados ao tubo por uma ligação de soldadura Butt.

Utilizado quando for necessário um ensaio por raios-X ou se o binário sobre as uniões for máximo.

Seu pescoço longo e cônico optimiza a distribuição do estresse

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 1

Flancas de deslizamento

Este tipo de flanges são instalados com duas contas de soldagem, deslizando o tubo para dentro.

Assim, os custos de instalação são mais baixos, pelo que é necessária menos precisão para o corte de tubos.

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 2

Flanges de fios

São normalmente instalados com o tubo previamente roscado, em locais onde

Não recomendamos a instalação se houver altas

variações de pressão no sistema

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 3

Flancas de articulação dos dedos

Eles deslizam sobre uma junta sobreposta.

O custo de desmontagem

diminui devido à facilidade de virar a flange e alinhar a perfuração.

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 4

Flanges de soldadura de soquetes

Este tipo de flange é especialmente concebido para pequenos diâmetros mais baixos e

O tubo é inserido na flange até ao assento e depois é fileteado.

Soldado contra o cubo.

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 5

Flancas Cegas

As flanges cegas são utilizadas para as extremidades dos tubos, e eles parafusados para qualquer um dos acima

tipos de flange.

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 6

O material de aço inoxidável normalmente utilizado

Classificações de materiais: Composição química

Projeto ASTM	Análise em % max.
Projeto ASTM	C	- Não	Sim	P	S	Cr	Não.	Mo.
F304 L F316 F316L F321	0.030 0.08 0.030 0.08	2.00 2.00 2.00 2.00	1.00 1.00 1.00 1.00	0.045 0.045 0.045 0.045	0.030 0.030 0.030 0.030	18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00	8.00 - 13.00 10.00 - 14.00 10.00 - 15.00 9.00 - 12.00	2.00 - 3.00 2.00 - 3.00

Propriedades físicas

Projeto ASTM	Resistência à tração		Limite de fluência_{Prolongamento no}50 mm.			Estresse.	Brinell		Charpy - V
	Resistência à tração		Limite de fluência_{Prolongamento no}50 mm.			Estresse.	Dureza (HB)	Energia J		Temperatura de ensaio. oC
	Minha filha.	MPa	Minha filha.	MPa	% min.	% min.	Dureza (HB)	Minha. 1 tubo de ensaio	Média 3 Tubos de ensaio	Temperatura de ensaio. oC
A182 - 07
F304	751	5151	30	205	30	50	156 - 207
F304L	702	4852	25	170	30	50
F316	751	5151	30	205	30	50
F316L	702	4852	25	170	30	50
F321	751	5151	30	205	30	50

SAF2205 (UNS31803)

Composição química

C≤	Si ≤	Mn≤	P ≤	S ≤	Cr	Não.	Mo.	Cu	N
0.03	1.0	2.0	0.03	0.02	22 a 23	4.5-6.5	3.0-3.50	/	0.14-0.2

Performance física

Elementos de ensaio	Temperatura do teste.	Desempenho	Dados normalizados
Resistência à tração	Temperatura do quarto.	Força de rendimento s≥	450 Mpa
		Resistência à tração h ≥	620 Mpa
		% de alongamento >	25
		Redução da área=>	/
Valor de impacto KV ((J))	Temperatura do quarto.	Lateral	/
Dureza de Brinell	Temperatura do quarto.	≤	290
Dureza de Rockwell	Temperatura do quarto.	≥	/

SAF2507 ((UNS32750)

Composição química

c ≤	Si≤	Mn≤	P≤	S≤	Cr	Não.	Mo.	Cu≤	N
0.03	0.8	1.2	0.03	0.015	24 a 26	6.0-8.0	3.0-5.0	0.5	0.24-0.32

Performance física

Elementos de ensaio	Temperatura do teste.	Desempenho		Dados normalizados
Tensile	Temperatura do quarto.	Força de rendimento	Ø≤55 Rm≥	550 Mpa
			Ø > 55 Rm≥	515 Mpa
		Resistência à tração	Ø≤55 R0,002 ≥	800 Mpa
			Ø > 55 R0,002≥	760 Mpa
		Elevamento A% ((4D) >	Ø≤55 ≥	15
			Ø > 55 ≥	15
Dureza de Brinell HB	Temperatura do quarto.	Ø≤5 ≤		310
		Ø > 55 ≤		310

Processo de produção das flanges/Procedimento de fabrico

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 7

Aplicação/Utilização

A flange é um método de conectar tubos, válvulas, bombas e outros equipamentos para formar um sistema de tubulação para transportar a água, vapor, ar, gás e óleo.inspecção, ou modificação.

Fotografias de flange para transporte

Flancas de deslizamento, CL150LBS, flanges roscados, flanges RJ de 1500LBS, flanges de pescoço de solda CL2500LBS, etc.

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 8

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 9

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 10

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 11

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 12

DSS SDSS SS Slip On Flange com pressão nominal de 150 lbs PN16 13
