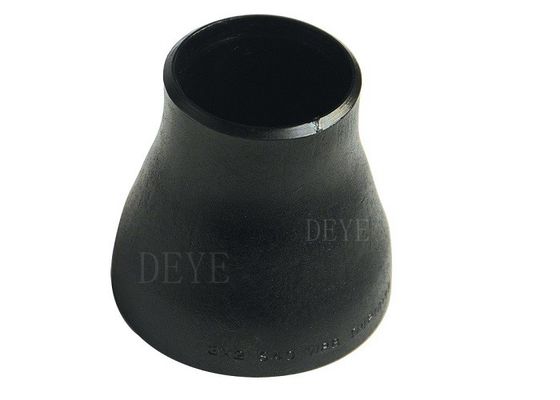

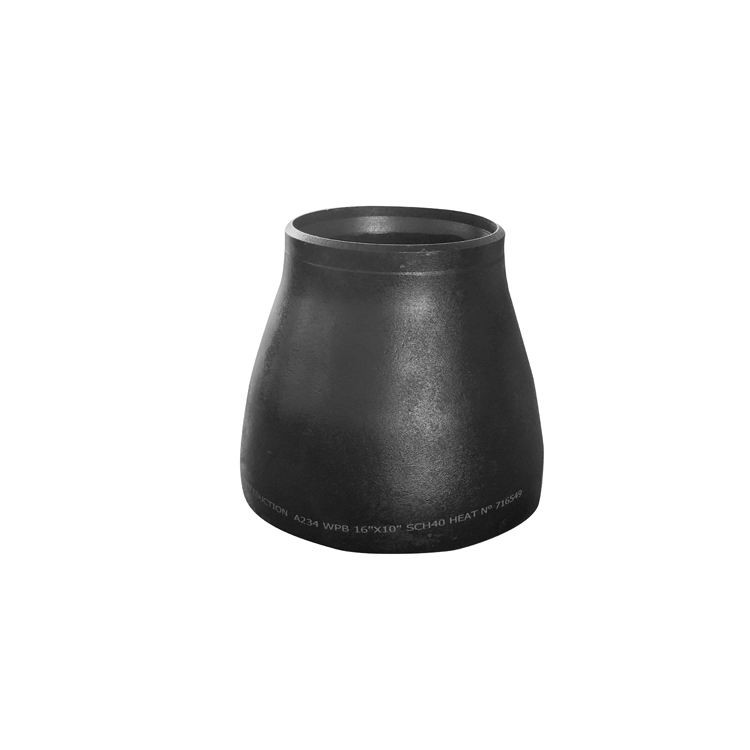

A420 WPL6 Redutor concêntrico de aço carbono com SCH40 SCH60 SCH80

A420 WPL6 Redutor concêntrico de aço carbono com SCH40 SCH60 SCH80

ASTM A420 é oEspecificação padrão para acessórios de tubos de aço carbono e aço ligado utilizados para serviços de baixa temperatura.

Além do grau WPL6, o padrão também inclui WPL9, WPL3, WPL8,

Temperatura de ensaio de impacto correspondente a -45°C, -75°C, -100°C, -195°C.Acessórios para tubos ASTM A420 WPL6 compatíveis com:

Tubo ASTM A333 grau 6 e ASTM A350LF2Flange de classe 1.

Características

1) Os acessórios de acordo com a norma ASTM A420 devem ser fabricados na forma normalizada, normalizada e temperada, recozida ou apagada e

Toda a solda deve ser concluída antes do tratamento térmico austenitizante.

2) A ASTM A420 abrange o cotovelo, a base, o redutor, a tampa, a união, etc., fabricados em conformidade com a norma ASME B16.9, ASME B16.11,

MSS SP-79 e MSS SP-95, tipos de acessórios de tubos estruturais sem costura e soldados.

tubulações e recipientes/tanques de pressão a temperatura mais baixa

Lista de espessura dos acessórios de tubulação ANSI B16.9

Unidade: mm

Dimensões dos redutores

Tubulação de fluidos de baixa e média pressão, caldeiras, indústria do petróleo e do gás natural, perfuração, indústria química,

Indústria eléctrica, construção naval, equipamento de fertilizantes e oleodutos, construção civil, petroquímica, indústria farmacêutica, etc.

Designação: A 234/A 234M ¥ 05 Especificação padrão para acessórios de tubulação de aço carbono forjado e aço ligado para
Serviço a temperaturas moderadas e elevadas

Esta especificação abrange os acessórios de aço carbono forjado e de aço ligado de construção sem costura e soldados cobertos
pela última revisão da norma ASME B16.9, B16.11, MSS SP-79 e MSS SP-95. Estes acessórios são para utilização em tubulações de pressão
Os acessórios que diferem destas normas ASME e
As normas MSS devem ser apresentadas em conformidade com o requisito suplementar S58 da especificação A 960.

Requisitos químicos (composta, %)

^{Requisitos de desempenho mecânico}

Especificação ASME B16.9 para acessórios soldados por fim

A especificação ASME B16.9 destina-se a acessórios soldados com porcas aplicados em tubulações de construção industrial.

TEE, CROSS, CAP, REDUCER, etc

Área de aplicação padrão

A norma inclui especificações de NPS 1/2 a NPS 48 (DN15-DN1200) de acessórios de tubos forjados fabricados em fábrica

dimensões globais, tolerâncias, métodos de ensaio e marcações.

Acessórios especiais

Os acessórios especiais referem-se aqui a tamanhos, formas e tolerâncias especiais acordados entre o comprador e o fabricante.

Acessórios e acessórios fabricados

Fabricação de tubos e de outros acessórios fabricados por solda de circunferência ou de intersecção

não podia aplicar esta norma.

As unidades da norma ASME B16.9 devem ser indicadas tanto em unidades SI (metricas) como em unidades usuais dos EUA.

Normas de referência

Não se considera prático identificar a edição específica de cada norma e especificação nas referências individuais.

Produto fabricado em conformidade com uma edição anterior das normas referidas e em todos os outros aspectos conforme com a presente norma

serão consideradas cumpridas.

ASME B16.5: Flanges de tubos e acessórios com flanges: NPS 1?? 2 através do padrão NPS 24 métrico/ polegada

ASME B16.25: Para extremos de soldadura de traseira

ASME B31: Código para tubulações sob pressão

ASME B31.3: Processo de tubulação

ASME B36.10M, tubos de aço forjado soldados e sem costura

ASME B36.19M, tubos de aço inoxidável

Código ASME para caldeiras e recipientes sob pressão

ASTM A234/A234M-17, Especificação para acessórios de tubulação de aço carbono forjado e aço ligado para

Serviço a temperaturas moderadas e elevadas

ASTM A403/A403M-16, Especificação para acessórios de tubulações de aço inoxidável austenítico forjado

ASTM A420/A420M-16, Especificação para acessórios de tubulação de aço carbono forjado e aço ligado para

Serviço de baixa temperatura

ASTM A815/A815M-14e1, Especificação para acessórios de tubulação de aço inoxidável ferrítico, ferrítico/austenítico e martensítico forjado

ASTM A960/A960M-16a, Especificação dos requisitos comuns aplicáveis aos acessórios para tubulações de aço forjado

ASTM E29-13, Prática de utilização de dígitos significativos nos dados de ensaio para determinar a conformidade com as especificações

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Para outros materiais metálicos (alumínio, titânio, níquel e liga).

FAQ/ Perguntas e respostas dos clientes

P: O cliente pediu acessórios de soldadura de traseira no A105:

R: O material de encaixe mais comum de aço carbono é o A234WPB. É equivalente às flanges A105,

No entanto, não há tal coisa como um A105 ou A106 encaixe de soldadura A106 Gr.B é para o grau de tubo.

Os acessórios A234WPB são fabricados a partir de tubos A106GR.B.

Ser Acessórios de alta pressão ou Flange

P: Os pedidos do cliente de acessórios de soldadura de traseira “normalizados”:

R: Este é também um equívoco, uma vez que as flanges estão disponíveis em A105 e A105 N, onde N significa normalizado.

No entanto, não existe tal coisa como A234WPBN.

que o processo de tratamento térmico normalizado foi feito, especialmente para os cotovelos e Tees cliente necessitando

Os acessórios de soldadura por botas normalizados deverão requerer acessórios WPL6 que sejam de elevado rendimento e sejam normalizados como procedimento padrão.

P: O cliente esqueceu-se de mencionar o horário dos canos:

A: Os acessórios de soldadura de traseira são vendidos por tamanho do tubo, mas o esquema de tubos deve ser especificado para corresponder à identificação do acessório para

Se não for mencionado um calendário, assumimos que é solicitada uma parede padrão.

Q. O cliente esquece-se de mencionar a ligação de soldadura de traseira soldada ou sem costura:

R: Os acessórios de soldadura de traseira estão disponíveis em configuração soltada e sem costura.

Os acessórios para tubos sem costura são fabricados em tubos sem costura e são geralmente mais caros.

Os acessórios de tubos soldados são fabricados em aço carbono soldado ERW ou

São disponíveis em tamanhos de 1⁄2 ′′ a 72 ′′ e são mais acessíveis do que os acessórios sem costura.

P: O que significa raio curto (SR) ou raio longo (LR)?

R: Você vai ouvir muitas vezes cotovelo SR45 ou cotovelo LR45. o 45 ou 90 refere-se ao ângulo da curva para a montagem buttweld

para alterar a direcção do fluxo.Um cotovelo de longo raio (LR 90 Cotovelo ou LR 45 Cotovelo) terá uma curva do tubo que

Então, um LR 90 de 6 polegadas tem um raio de curvatura que é 1,5 x o tamanho nominal do tubo.

Um cotovelo de raio curto (SR45 ou SR90) tem uma curvatura do tubo que é igual ao tamanho do encaixe, de modo que um 6 ′′ SR 45

Tem um raio de curvatura de 6 ̊ de comprimento nominal do tubo.

P: O que é um encaixe de tubo de cotovelo 3R ou 3D?

R: Primeiro, os termos 3R ou 3D são usados como sinônimos.

Um cotovelo 3R é igual a cotovelos 3D

1Apoio técnico

2- Controle de qualidade da matéria-prima.

3Inspecção durante o período de produção.

4O teste final inclui teste de superfície, dimensão, teste PT, teste RT, teste ultrasônico.

5. Relatório de teste de cada remessa

4. Condições de entrega flexíveis. EXW FOB CIF CFR DDP DDU

5. Formas de pagamento flexíveis: LC. TT. DP

6Pacote personalizado inclui logotipo.

7. 18 meses Garantia de qualidade.

9- Substituição gratuita por via aérea se for constatado qualquer erro

10. 24 horas para responder às suas perguntas
