Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9

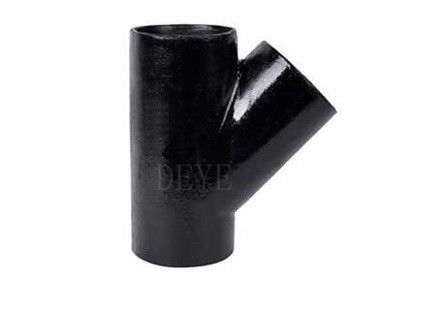

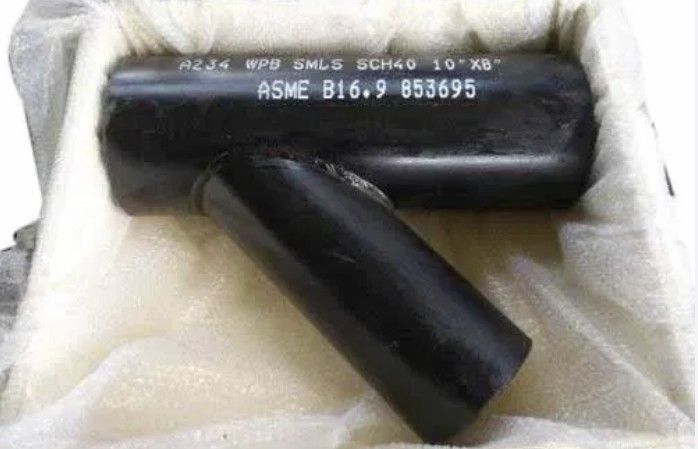

  • WYE Welded Carbon Steel Pipe Fittings Y Lateral Tee With ANSI B16.9
  • WYE Welded Carbon Steel Pipe Fittings Y Lateral Tee With ANSI B16.9
  • WYE Welded Carbon Steel Pipe Fittings Y Lateral Tee With ANSI B16.9
  • WYE Welded Carbon Steel Pipe Fittings Y Lateral Tee With ANSI B16.9
Lugar de origem China
Marca DEYE
Certificação ISO9001:2015 PED
Número do modelo PF-TEE-C06
Document Product Brochure PDF
Quantidade de ordem mínima 10pcs
Preço USD0.58-USD100 for seamless fittings
Detalhes da embalagem casos Dobra-de madeira, páletes, caixas
Tempo de entrega 5-8 dias para os artigos conservados em estoque
Termos de pagamento L/C, T/T, D/P

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Padrão ASME ANSI DIN GOST Materiais A230WPB, WP11, WP22, WPC, A420WPL6
Espessura SGP, STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS Tamanho 1/2” - 72"
Conexão Soldadura de traseira BW Soldadura de traseira Superfície Pintura Negra, Pintura Vanish, óleo anti-ferrugem, sandblast
Destacar

Acessórios de tubos de aço carbono soldados

,

Acessórios para tubos de aço carbono

,

Cotovelo do aço carbono B16.9
Deixe um recado
Descrição de produto

Fittings de tubos de aço carbono soldados WPB Y Tee ANSI B16.9

wye lateral e tee lateral de 45 graus são comumente usados em sistemas de tubulação onde uma nova linha de ramificação precisa ser adicionada perpendicular aSão disponíveis em diferentes materiais, tais como aço carbono, aço inoxidável, aço ligado e outros metais, dependendo da aplicação diferente

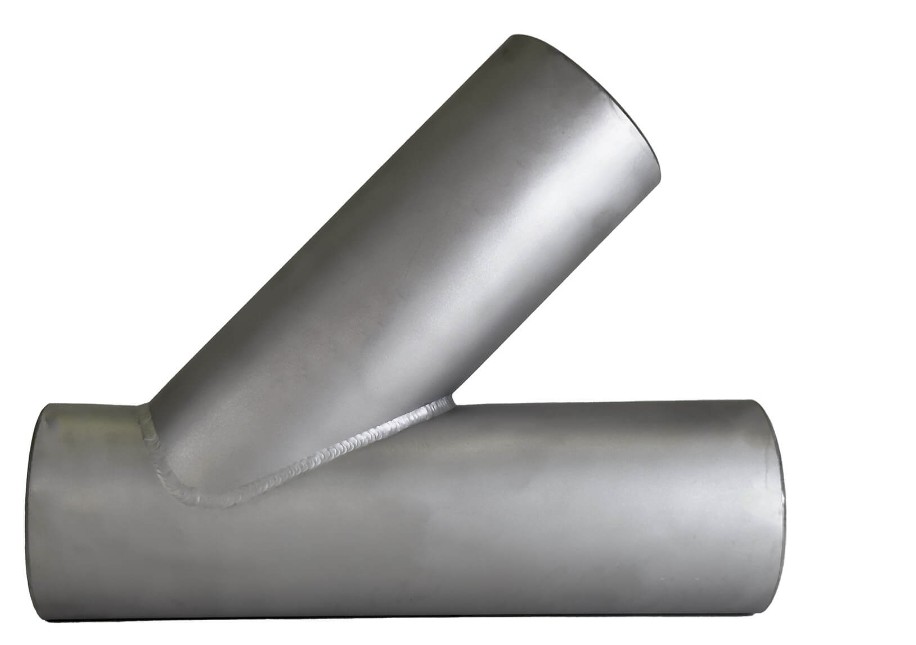

Laterais e Wyes são tipos de acessórios que são semelhantes aos Tees.

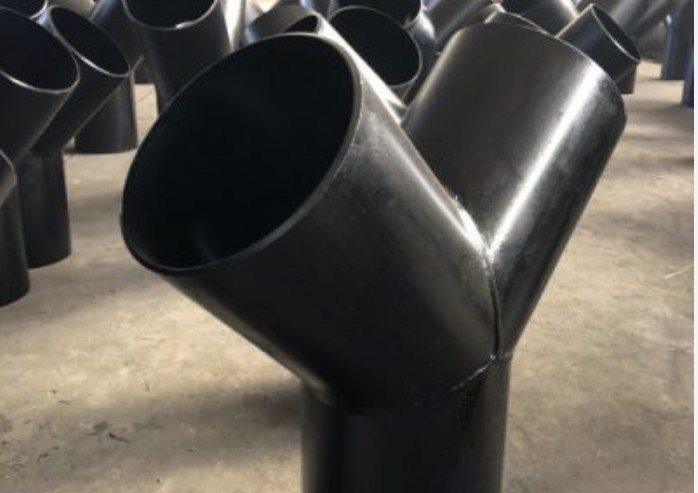

O Wye tem uma linha reta que termina em dois ramos de 45 °, e quando colocado verticalmente, tem a aparência da letra Y.

Também como um Tee, Laterais e Wyes são usados para juntar duas linhas em um sistema de tubulação, ou, com um fluxo na direção inversa, para dividir uma linha em dois

Informações sobre o produto/Descrição do produto/Informações básicas/Especificações

Nome do produto ANSI B16.9 Instalação de tubos de aço carbono de soldadura a traseira
Tipos LR 90° Cotovelos, SR 90° Cotovelo, 45° Cotovelo LR, 22.5LR Cotovelo, 80° Retornos, Curvas, Cotovelo Redutor, Tee reto, Tee igual, Con. Redutores, Redutores Ecc., Y tees, tampas, Stub Ends,Fim do estribo da articulação do colo longo e curto
Tamanho 1/2"-72" Cotovelo sem costura ( 1/2′′ ′′24′′), ERW / Soldado / Cotovelo fabricado (1/2′′ ′′72′′)
Espessura da parede Espessura do JIS SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP
Matéria padrão As emissões de CO2 provenientes de fontes de energia renovável não devem ser consideradas como emissões de CO2 provenientes de fontes de energia renovável.25,ASME B16.9,
JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615,
GB 12459-99, norma EN, etc.
Grau do material Aço carbono: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91
12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 e WPHY 70
ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
Aço inoxidável 304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
Superfície Pintura preta, verniz, óleo anti-rouxa, galvanizado a quente, galvanizado a frio, 3PE, etc.
Pacote de transporte Película de plástico,casas de madeira,paletes de madeira,ou conforme requisição do cliente

Tecnologia/ Ficha de dados técnicos

Lista de espessura dos acessórios de tubulação ANSI B16.9

Unidade: mm

NPS Dímetro externo Espessura diferente com tolerância de +12,5%
Sch20 Sch30 DST Sch40 Sch60 XS Sch80 Schl20 Sch160 XXS
1/8 10. 3 - Não. - Não. 1. 73 1. 73 - Não. 2. 41 2. 41 - Não. - Não. - Não.
Quatro por cento 13. 7 - Não. - Não. 2. 24 2. 24 - Não. 3. 02 3. 02 - Não. - Não. - Não.
3/8 17. 1 - Não. - Não. 2. 31 2. 31 - Não. 3. 20 3. 20 - Não. - Não. - Não.
1/2 21. 3 - Não. - Não. 2. 77 2. 77 - Não. 3. 73 3. 73 - Não. 4. 78 7. 47
3/4 26. 7 - Não. - Não. 2. 87 2. 87 - Não. 3. 91 3. 91 - Não. 5. 56 7. 82
1 33.4 - Não. - Não. 3. 38 3. 38 - Não. 4. 55 4. 55 - Não. 6. 35 9. 09
1 1/4 42. 2 - Não. - Não. 3. 56 3. 56 - Não. 4. 85 4. 85 - Não. 6. 35 9. 70
1 1/2 48. 3 - Não. - Não. 3. 68 3. 68 - Não. 5. 08 5. 08 - Não. 7. 14 10. 15
2 60. 3 - Não. - Não. 3. 91 3. 91 - Não. 5. 54 5. 54 - Não. 8. 74 11. 07
Dois e meio 73. 0 - Não. - Não. 5. 16 5. 16 - Não. 7. 01 7.01 - Não. 9. 53 14. 02
3 88. 9 - Não. - Não. 5. 49 5. 49 - Não. 7. 62 7. 62 - Não. 11. 13 15. 24
3 e meio 101. 6 - Não. - Não. 5. 74 5. 74 - Não. 8. 08 8. 08 - Não. - Não. - Não.
4 114. 3 - Não. - Não. 6.02 6. 02 - Não. 8. 56 8. 56 11. 13 13. 49 17. 12
5 141. 3 - Não. - Não. 6. 55 6. 55 - Não. 9. 53 9. 53 12. 70 15. 88 19. 05
6 168. 3 - Não. - Não. 7. 11 7. 11 - Não. 10. 97 10. 97 14. 27 18. 26 21.95
8 219. 1 6. 35 7. 04 8. 18 8. 18 10. 31 12. 70 12. 70 18. 26 23. 01 22.23
10 273. 1 6. 35 7. 80 9. 27 9.27 12. 70 12. 70 15. 09 21. 44 28. 58 25. 40
12 323.9 6. 35 8. 38 9. 53 10. 31 14. 27 12. 70 17. 48 25. 40 33. 32 25. 40
14 355. 6 7. 92 9. 53 9. 53 11. 13 15. 09 12. 70 19. 05 27. 79 35. 71 - Não.
16 406. 4 7. 92 9. 53 9. 53 12. 70 16. 66 12. 70 21. 44 30. 96 40. 49 - Não.
18 457. 2 7. 92 11. 13 9. 53 14. 27 19. 05 12. 70 23. 83 34. 96 45. 24 - Não.
20 508. 0 9. 53 12. 70 9. 53 15. 09 20. 62 12. 70 26. 19 38. 10 50. 01 - Não.
22 558. 8 9. 53 12. 70 9. 53 - Não. 22. 23 12. 70 28. 58 41. 28 53. 98 - Não.
24 609. 6 9. 53 14. 27 9. 53 17. 48 24. 61 12. 70 30. 96 46. 02 59. 54 - Não.
26 660.4 12. 70 - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
28 711.2 12. 70 15. 88 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
30 762. 0 12. 70 15. 88 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
32 812. 8 12. 70 15. 88 9. 53 17. 48 - Não. 12. 70 - Não. - Não. - Não. - Não.
34 863. 6 12. 70 15. 88 9. 53 17. 48 - Não. 12. 70 - Não. - Não. - Não. - Não.
36 914. 4 12. 70 15. 88 9. 53 17. 48 - Não. 12. 70 - Não. - Não. - Não. - Não.
38 965.2 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
40 1016. 0 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
42 1066. 8 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
44 1117. 6 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
46 1168.4 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
48 1219. 2 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.

Lista de dimensões

Dimensões de Tees e Cruzes Retas

Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 0

Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Centro a fim
Corra, C. Outlet, M [Notas 1 e 2]
72 21.3 25 25
% 26.7 29 29
1 33.4 38 38
174 42.2 48 48
i72 48.3 57 57
2 60.3 64 64
272 73.0 76 76
3 88.9 86 86
372 101.6 95 95
4 114.3 105 105
5 141.3 124 124
6 168.3 143 143
8 219.1 178 178
10 273.0 216 216
12 323.8 254 254
14 355.6 279 279
16 406.4 305 305
18 457.0 343 343
20 508.0 381 381
22 559.0 419 419
24 610.0 432 432
26 660.0 495 495
28 711.0 521 521
30 762.0 559 559
32 813.0 597 597
34 864.0 635 635
36 914.0 673 673
38 965.0 711 711
40 - 1016.0 749 749
42 1067 anos.0 762 711
44 118.0 813 762
46 1 168.0 851 800
48 1219 anos.0 889 838

Dimensões da redução das emissões e da redução dos cruzes das saídas

Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 1

Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Centro a fim Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Centro a fim
Corra, C. Outlet, M [Nota (1) ] Corra, C. Outlet, M [Nota (1) ]
Corram! Outlet Corram! Outlet
1/2 x 1/2 x 3/8 21.3 17.3 25 25 4 x 4 x 3-1/2 114.3 101.6 105 102
1/2 x 1/2 x 1/4 21.3 13.7 25 25 4x4x3 114.3 88.9 105 98
3/4 x 3/4 x 1/2 26.7 21.3 29 29 4 x 4 x 2-1/2 114.3 73.0 105 95
3/4 x 3/4 x 3/8 26.7 17.3 29 29 4x4x2 114.3 60.3 105 89
1 x 1 x 3/4 33.4 26.7 38 38 4 x 4 x 1-1/2 114.3 48.3 105 86
1 x 1 x 1/2 33.4 21.3 38 38 　 　 　 　 　
　 　 　 　 　 5X5X4 141.3 114.3 124 117
1-1/4 x 1-1/4 x 1 42.2 33.4 48 48 5 x 5 x 3 1/2 141.3 101.6 124 114
1-1/4 x 1-1/4 x 3/4 42.2 26.7 48 48 5X5X3 141.3 88.9 124 111
1-1/4 x 1-1/4 x 1/2 42.2 21.3 48 48 5 x 5 x 2-1/2 141.3 73.0 124 108
　 　 　 　 　 5X5X2 141.3 60.3 124 105
1-1/2 x1-1/2 x 1-1/4 48.3 42.2 57 57 6X6X5 168.3 141.3 143 137
1-1/2 x 1-1/2 x 1 48.3 33.4 57 57 6x6x4 168.3 114.3 143 130
1-1/2 x1-1/2 x3/4 48.3 26.7 57 57 6 x 6 x 3-1/2 168.3 101.6 143 127
1-1/2 x 1-1/2 x 1/2 48.3 21.3 57 57 6x6x3 168.3 88.9 143 124
　 　 　 　 　 6 x 6 x 2-1/2 168.3 73.0 143 121
2 x 2 x 1-1/2 60.3 48.3 64 60 　 　 　 　 　
2 x 2 x 1-1/4 60.3 42.2 64 57 8x8x6 219.1 168.3 178 168
2 x 2 x 1 60.3 33.4 64 51 8x8x5 219.1 141.3 178 162
2 x 2 x 3/4 60.3 26.7 64 44 8X8X4 219.1 114.3 178 156
　 　 　 　 　 8 x 8 x 3 1/2 219.1 101.6 178 152
2-1/2 X 2-1/2 X 2 73.0 60.3 76 70 　 　 　 　 　
2-1/2 X 2-1/2 X 1-1/2 73.0 48.3 76 67 10 x 10 x 8 273.0 219.1 216 203
2-1/2 X 2-1/2 X 1-1/4 73.0 42.2 76 64 10 x 10 x 6 273.0 168.3 216 194
2-1/2 X 2-1/2 X 1 73.0 33.4 76 57 10 x 10 x 5 273.0 141.3 216 191
　 　 　 　 　 10 x 10 x 4 273.0 114.3 216 184
3 x 3 x 2-1/2 88.9 73.0 86 83 12 x 12 x 10 323.8 273.0 254 241
3x3x2 88.9 60.3 86 76 12 x 12 x 8 323.8 219.1 254 229
3 x 3 x 1-1/2 88.9 48.3 86 73 12 x 12 x 6 323.8 168.3 254 219
3 x 3 x 1-1/4 88.9 42.2 86 70 12 x 12 x 5 323.8 141.3 254 216
3-1/2 x 3-1/2 x 3 101.6 88.9 95 92 14 x 14 x 12 355.6 323.8 279 270
3-1/2 x 3-1/2 x 2-1/2 101.6 73.0 95 89 14 X 14 X 10 355.6 273.0 279 257
3-1/2 x 3-1/2 x 2 101.6 60.3 95 83 14 X 14 X 8 355.6 219.1 279 248
3-1/2 x 3-1/2 x 1-1/2 101.6 48.3 95 79 14 x 14 x 6 355.6 168.3 279 238

Tamanho (NPS) Diâmetro externo em Bevel Do centro até os extremos Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Do centro até os extremos
Corram! Outlet Corra, C. Outlet, M [Nota (1) ] Corram! Outlet Corra, C. Outlet, M [Nota (1) ]
16 x 14 406.4 355.6 305 305 28 X 28 X 26 711 660.0 521 521
16 x 12 406.4 323.8 305 295 28 X 28 X 24 711 610.0 521 508
16 x 10 406.4 273.0 305 283 28 x 28 x 22 711 559.0 521 495
16 x 8 406.4 219.1 305 273 28 x 28 x 20 711 508.0 521 483
16 x 6 406.4 168.3 305 264 　 　 　 　 　
　 　 　 　 　 28 X 28 X 18 711 457.0 521 470
18 x 16 457.0 406.4 343 330 28 x 28 x 16 711 406.4 521 457
18 x 14 457.0 355.6 343 330 28 x 28 x 14 711 355.6 521 457
18 x 12 457.0 323.8 343 321 28 x 28 x 12 711 323.8 521 448
18 x 10 457.0 273.0 343 308 　 　 　 　 　
18 x 8 457.0 219.1 343 298 30 x 30 x 28 762 711.0 559 546
　 　 　 　 　 30 x 30 x 26 762 660.0 559 546
20 x 18 508.0 457.0 381 368 30 x 30 x 24 762 610.0 559 533
20 x 16 508.0 406.4 381 356 30 x 30 x 22 762 559.0 559 521
20 x 14 508.0 355.6 381 356 30 x 30 x 20 762 508.0 559 508
20 x 12 508.0 323.8 381 346 　 　 　 　 　
20 x 10 508.0 273.0 381 333 30 x 30 x 18 762 457.0 559 495
20 x 8 508.0 219.1 381 324 30 x 30 x 16 762 406.4 559 483
　 　 　 　 　 30 x 30 x 14 762 355.6 559 483
22 x 20 559.0 508.0 419 406 30 x 30 x 12 762 323.8 559 473
22 x 18 559.0 457.0 419 394 30 x 30 x 10 762 273.0 559 460
22 x 16 559.0 406.4 419 381 　 　 　 　 　
22 x 14 559.0 355.6 419 381 32 x 32 x 30 813 762.0 597 584
22 x 12 559.0 323.8 419 371 32 X 32 X 28 813 711.0 597 572
22 x 10 559.0 273.0 419 359 32 X 32 X 26 813 660.0 597 572
　 　 　 　 　 32 x 32 x 24 813 610.0 597 559
24 x 22 610.0 559.0 432 432 　 　 　 　 　
24 x 20 610.0 508.0 432 432 32 X 32 X 22 813 559.0 597 546
24 x 18 610.0 457.0 432 419 32 x 32 x 20 813 508.0 597 533
　 　 　 　 　 32 X 32 X 18 813 457.0 597 521
24 x 16 610.0 406.4 432 406 32 x 32 x 16 813 406.4 597 508
24 x 14 610.0 355.6 432 406 32 X 32 X 14 813 355.6 597 508
24 x 12 610.0 323.8 432 397 　 　 　 　 　
24 x 10 610.0 273.0 432 384 34 x 34 x 32 864 813.0 635 622
　 　 　 　 　 34 x 34 x 30 864 762.0 635 610
26 x 24 660.0 610.0 495 483 34 x 34 x 28 864 711.0 635 597
26 x 22 660.0 559.0 495 470 34 x 34 x 26 864 660.0 635 597
26 x 20 660.0 508.0 495 457 　 　 　 　 　
　 　 　 　 　 34 x 34 x 24 864 610.0 635 584
26 x 18 660.0 457.0 495 444 34 x 34 x 22 864 559.0 635 572
26 x 16 660.0 406.4 495 432 34 x 34 x 20 864 508.0 635 559
26 x 14 660.0 355.6 495 432 34 x 34 x 18 864 457.0 635 546
26 x 12 660.0 323.8 495 422 34 x 34 x 16 864 406.4 635 533

Aplicação/Utilização

Tubulação de fluidos de baixa e média pressão, caldeiras, indústria do petróleo e do gás natural, perfuração, indústria química,

Indústria eléctrica, construção naval, equipamento de fertilizantes e oleodutos, construção civil, petroquímica, indústria farmacêutica, etc.

Especificação do material

Designação: A 234/A 234M ¥ 05 Especificação padrão para acessórios de tubulação de aço carbono forjado e aço ligado para
Serviço a temperaturas moderadas e elevadas

Esta especificação abrange os acessórios de aço carbono forjado e de aço ligado de construção sem costura e soldados cobertos
pela última revisão da norma ASME B16.9, B16.11, MSS SP-79 e MSS SP-95. Estes acessórios são para utilização em tubulações de pressão
Os acessórios que diferem destas normas ASME e
As normas MSS devem ser apresentadas em conformidade com o requisito suplementar S58 da especificação A 960.

Requisitos químicos (composta, %)

Grau e material C - Não P S Silício Cloreto de sódio Molibdênio Níquel Cobre
WPBB,C,D,E,F0.30 no máximo 0.29 ¢ 1.06 0.05 0.058 0.10 min 0.40 no máximo 0.15 no máximo 0.40 no máximo 0.40 no máximo
WPCC,D,E,F0.35 no máximo 0.29 ¢ 1.06 0.05 0.058 0.10 min 0.40 no máximo 0.15 no máximo 0.40 no máximo 0.40 no máximo
WP1 0.28 max. 0.30×0.90 0.045 0.045 0.10 ‰ 0.50 . . . 0.44 ¢ 0.65. . . . . .
WP12 CL1, 0.05 ¢ 0.20 0.30×0.80 0.045 0.045 0.60 no máximo 0.80 ¢1.25 0.44 ¢ 0.65. . . . . .
WP12 CL2 　 　 　 　 　 　 　
WP11 CL1 0.05 ¢ 0.15 0.30×0.60 0.03 0.03 0.50 ¢1.00 1.00 ¥1.50 0.44 ¢ 0.65. . . . . .
WP11 CL2, 0.05 ¢ 0.20 0.30×0.80 0.04 0.04 0.50 ¢1.00 1.00 ¥1.50 0.44 ¢ 0.65. . . . . .
WP11 CL3 　 　 　 　 　 　 　
WP22 CL1, 0.05 ¢ 0.15 0.30×0.60 0.04 0.04 0.50 no máximo 1.90 ¢ 2.60 0.87 ¢ 1.13. . . . . .
WP22 CL3 　 　 　 　 　 　 　
WP5 CL1, 0.15 no máximo 0.30×0.60 0.04 0.03 0.50 no máximo 4.06.0 0.44 ¢ 0.65. . . . . .
WP5 CL3 　 　 　 　 　 　 　
WP9 CL1, 0.15 no máximo 0.30×0.60 0.03 0.03 1.00 no máximo 8.0 ¢10.0 0.90 ¢ 1.10. . . . . .
WP9 CL3 WPR 　 　 　 　 　 　 　 　 　
0.20 no máximo 0.40 ¢ 1.06 0.045 0.05 . . . . . . . . . 1.60 ¢2.24 0.75 ¢1.25
WP91 0.08 ̊0.12 0.30×0.60 0.02 0.01 0.20-0.50 8.0995 0.85 ¢1.05 0.40 no máximo . . .
WP911 0.09 ¢ 0.13 0.30×0.60 0.02 0.01 0.10 ‰ 0.50 8.5 ¢9.5 0.90 ¢ 1.10 0.40 no máximo

. .

Requisitos de desempenho mecânico

　 WPC, 　 WP11 CL1, 　 WP11 CL3, 　
Grau e símbolo de marcação WPB WP11 CL2, WP1 WP22 CL1, WPR WP22 CL3 WP91 WP911 WP12 CL1
WP12 CL2 WP5 CL1 WP5 CL3
　 　 　 　 WP9 CL1 　 WP9 CL3 　 　 　
Resistência à tração, faixa ksi [MPa] 60 ¢ 85 70 ¢ 95 55 ¢ 80 60 ¢ 85 63 ¢ 88 75 ¢ 100 85 ‰ 110 90 ¢ 120 60 ¢ 85
　 [415?? 585] [485 ¢ 655] [380550] [415?? 585] [435?? 605] [Página 6] [585?? 760] [620?? 840] [415?? 585]
Resistência ao rendimento, min, ksi [MPa] 35 [240] 40 [275] 30 [205] 30 [205] 46 [315] 45 [310] 60 [415] 64 [440] 32 [220]

(0,2% de deslocamento ou 0,5% de subcarga por extensão)

 　 　 　 　 　 　

Processo de produção

Processo de marcação do cotovelo e reequipamento

Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 2

Máquinas de moldagem do formador do cotovelo

Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 3

Formulário tee Processo e equipamento

Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 4

Processo e equipamento de forma de redução

Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 5

Processo e equipamento de chuva de areia

Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 6

Processo de abobrinha

Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 7Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 8

Loja de pintura

Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 9

Embalagem Para remessa

Fittings de tubos de aço carbono WYE soldados Y Tee lateral com ANSI B16.9 10

Normas de referência

Especificação ASME B16.9 para acessórios soldados por fim

A especificação ASME B16.9 destina-se a acessórios soldados com porcas aplicados em tubulações de construção industrial.

TEE, CROSS, CAP, REDUCER, etc

Área de aplicação padrão

A norma inclui especificações de NPS 1/2 a NPS 48 (DN15-DN1200) de acessórios de tubos forjados fabricados em fábrica

dimensões globais, tolerâncias, métodos de ensaio e marcações.

Acessórios especiais

Os acessórios especiais referem-se aqui a tamanhos, formas e tolerâncias especiais acordados entre o comprador e o fabricante.

Acessórios e acessórios fabricados

Fabricação de tubos e de outros acessórios fabricados por solda de circunferência ou de intersecção

não podia aplicar esta norma.

As unidades da norma ASME B16.9 devem ser indicadas tanto em unidades SI (metricas) como em unidades usuais dos EUA.

Normas de referência

Não se considera prático identificar a edição específica de cada norma e especificação nas referências individuais.

Produto fabricado em conformidade com uma edição anterior das normas referidas e em todos os outros aspectos conforme com a presente norma

serão consideradas cumpridas.

ASME B16.5: Flanges de tubos e acessórios com flanges: NPS 1?? 2 através do padrão NPS 24 métrico/ polegada

ASME B16.25: Para extremos de soldadura de traseira

ASME B31: Código para tubulações sob pressão

ASME B31.3: Processo de tubulação

ASME B36.10M, tubos de aço forjado soldados e sem costura

ASME B36.19M, tubos de aço inoxidável

Código ASME para caldeiras e recipientes sob pressão

ASTM A234/A234M-17, Especificação para acessórios de tubulação de aço carbono forjado e aço ligado para

Serviço a temperaturas moderadas e elevadas

ASTM A403/A403M-16, Especificação para acessórios de tubulações de aço inoxidável austenítico forjado

ASTM A420/A420M-16, Especificação para acessórios de tubulação de aço carbono forjado e aço ligado para

Serviço de baixa temperatura

ASTM A815/A815M-14e1, Especificação para acessórios de tubulação de aço inoxidável ferrítico, ferrítico/austenítico e martensítico forjado

ASTM A960/A960M-16a, Especificação dos requisitos comuns aplicáveis aos acessórios para tubulações de aço forjado

ASTM E29-13, Prática de utilização de dígitos significativos nos dados de ensaio para determinar a conformidade com as especificações

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Para outros materiais metálicos (alumínio, titânio, níquel e liga).

FAQ/ Perguntas e respostas dos clientes

P: O cliente pediu acessórios de soldadura de traseira no A105:

R: O material de encaixe mais comum de aço carbono é o A234WPB. É equivalente às flanges A105,

No entanto, não há tal coisa como um A105 ou A106 encaixe de soldadura A106 Gr.B é para o grau de tubo.

Os acessórios A234WPB são fabricados a partir de tubos A106GR.B.

Ser Acessórios de alta pressão ou Flange

P: Os pedidos do cliente de acessórios de soldadura de traseira “normalizados”:

R: Este é também um equívoco, uma vez que as flanges estão disponíveis em A105 e A105 N, onde N significa normalizado.

No entanto, não existe tal coisa como A234WPBN.

que o processo de tratamento térmico normalizado foi feito, especialmente para os cotovelos e Tees cliente necessitando

Os acessórios de soldadura por botas normalizados deverão requerer acessórios WPL6 que sejam de elevado rendimento e sejam normalizados como procedimento padrão.

P: O cliente esqueceu-se de mencionar o horário dos canos:

A: Os acessórios de soldadura de traseira são vendidos por tamanho do tubo, mas o esquema de tubos deve ser especificado para corresponder à identificação do acessório para

Se não for mencionado um calendário, assumimos que é solicitada uma parede padrão.

Q. O cliente esquece-se de mencionar a ligação de soldadura de traseira soldada ou sem costura:

R: Os acessórios de soldadura de traseira estão disponíveis em configuração soltada e sem costura.

Os acessórios para tubos sem costura são fabricados em tubos sem costura e são geralmente mais caros.

Os acessórios de tubos soldados são fabricados em aço carbono soldado ERW ou

São disponíveis em tamanhos de 1⁄2 ′′ a 72 ′′ e são mais acessíveis do que os acessórios sem costura.

P: O que significa raio curto (SR) ou raio longo (LR)?

R: Você vai ouvir muitas vezes cotovelo SR45 ou cotovelo LR45. o 45 ou 90 refere-se ao ângulo da curva para a montagem buttweld

para alterar a direcção do fluxo.Um cotovelo de longo raio (LR 90 Cotovelo ou LR 45 Cotovelo) terá uma curva do tubo que

Então, um LR 90 de 6 polegadas tem um raio de curvatura que é 1,5 x o tamanho nominal do tubo.

Um cotovelo de raio curto (SR45 ou SR90) tem uma curvatura do tubo que é igual ao tamanho do encaixe, de modo que um 6 ′′ SR 45

Tem um raio de curvatura de 6 ̊ de comprimento nominal do tubo.

P: O que é um encaixe de tubo de cotovelo 3R ou 3D?

R: Primeiro, os termos 3R ou 3D são usados como sinônimos.

Um cotovelo 3R é igual a cotovelos 3D

Serviço DEYE PIPING COMPANY

1Apoio técnico

2- Controle de qualidade da matéria-prima.

3Inspecção durante o período de produção.

4O teste final inclui teste de superfície, dimensão, teste PT, teste RT, teste ultrasônico.

5. Relatório de teste de cada remessa

4. Condições de entrega flexíveis. EXW FOB CIF CFR DDP DDU

5. Formas de pagamento flexíveis: LC. TT. DP

6Pacote personalizado inclui logotipo.

7. 18 meses Garantia de qualidade.

9- Substituição gratuita por via aérea se for constatado qualquer erro

10. 24 horas para responder às suas perguntas

Etiquetas:

encaixes de tubulação do aço carbono sch40

Acessórios para tubos de aço carbono iguais Tee

Acessórios para tubos de aço blando
