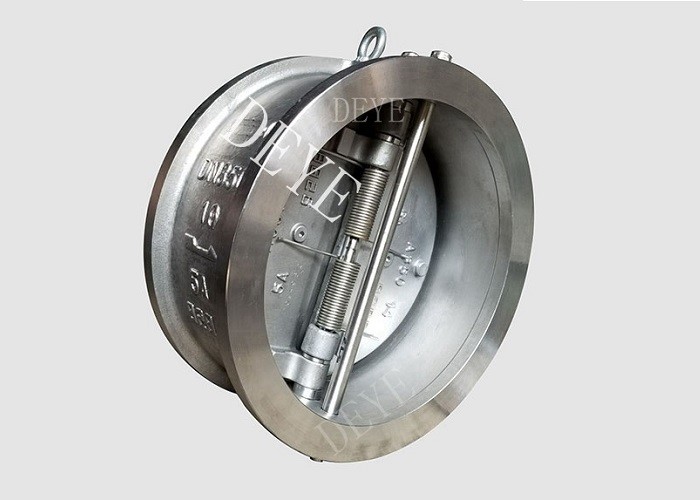

Válvula de verificação de cadeira de metal de wafer com 4A 5A duplex SS CVS-10-14WA
| Lugar de origem | China |
|---|---|
| Marca | DEYE |
| Certificação | ISO9001:2015 PED |
| Número do modelo | DY-V-05 |
| Document | Product Brochure PDF |
| Quantidade de ordem mínima | 10pcs |
| Preço | USD2-USD20000 each |
| Detalhes da embalagem | a caixa box+ exerce casos de madeira ou páletes de carton+ |
| Tempo de entrega | 20 dias para a ordem usual, 7 dias para artigos armazenados |
| Termos de pagamento | T/T, L/C, D/P |
| Habilidade da fonte | 1000pcs um mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Destacar | Válvula de retenção de banco de metal,Válvula de controlo do assento da bolacha,4A válvula de retenção do banco de metal |
||
|---|---|---|---|
Descrição de produto
A válvula de retenção é um dispositivo de protecção que impede que o fluido flua numa direcção indesejada dentro do sistema de tubulações ou da tubulação (uma vez que os fluxos de volta podem danificar o equipamento a montante).A válvula de retenção permite que o fluido flua apenas na direção desejada (se houver pressão suficiente)A válvula é instalada em uma posição adequada para evitar que o fluxo de água vá para a direção oposta, e também fecha automaticamente quando a pressão cai.
Informações do produto / Descrição do produto / Informações de base / Especificação
| Padrão |
BS1868 válvula de retenção BS1873//BS 5352 válvula de globo fundido e forjado API600 Válvulas de porta de aço com capô para indústrias de petróleo e gás natural API602 Válvulas de aço forjado API603 Válvula de aço inoxidável API6D válvula de porta, válvula de enchufe e válvula de esfera API609 Válvula de borboleta API594 Valva de retenção de wafer |
| Tipos | Válvulas de borboleta, válvulas de esferas, válvulas de porta, válvulas de retenção, válvulas de globo, válvulas de enchufe, filtros |
| Tamanho | 1/2 "-48 DN15-DN1200" válvula globo é 1/2 ′′ para 16 ′′ |
| Terminar a ligação | Endes de flange, RF, FF, RTJ, LM, BW, extremos roscados, extremos NPT, BSPT, BSPP, extremos soldados por tomada |
| Intervalo de pressão |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Superfície | Decantação ácida, Polido, Galvanizado, Pintura, Epoxi Power Coated |
Lista de materiais Grau
| Ingredientes principais | Normas | |||||||
| Castings | Barras ou forjadas | |||||||
| ASTM | DIN (W-Nr.) | - Não. | JIS | ASTM | DIN (W-Nr.) | - Não. | JIS | |
| Aço inoxidável martenstico | ||||||||
| 13Cr-4Ni-0,8Mo | A743 CA6NM | 1.4313 | J91540 (em inglês) | SCS6 | A276 S41500 | 1.4313 | S41500 | - O quê? |
| Aço inoxidável austenítico | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(a) | ||||||||
| 18Cr-8Ni-LC(2) | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(a) | ||||||||
| 18Cr-9Ni-2Mo-LC(2) | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | Cloreto de sódio | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3,5Mo | A351 CG8M | - O quê? | J93000 | - O quê? | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) | A351 CG3M | - O quê? | J92999 | - O quê? | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - O quê? |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) | A990 CN3MCu | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | |
| 25Cr-20N | A351 CK20 | - O quê? | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - O quê? | B408 N08800 | 1.4876 | N08800 | NCF800 |
| Aço inoxidável super austenítico | ||||||||
| 21Cr-24Ni-6.5Mo-N | A351 CN3MN | - O quê? | - O quê? | - O quê? | B691 N08367 | - O quê? | N08367 | SUS 836L |
| 25Cr-24Ni-6.5Mo-N | A351 CN3MN mod. | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? | - O quê? |
| 20Cr-18Ni-6.5Mo-N-Cu | A351 CK3MCuN | - O quê? | J93254 | - O quê? | A276 S31254 | - O quê? | S31254 | - O quê? |
| Aço inoxidável duplex | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - O quê? | J92205 | - O quê? | A2302 | 1.4462 | S32205 | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - O quê? | J93370 | - O quê? | A790 UNS31260 | - O quê? | S31260 | - O quê? |
| Aço inoxidável super duplex | ||||||||
| 25Cr-7Ni-3Mo-N | - O quê? | - O quê? | - O quê? | SCS10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | - O quê? | - O quê? | - O quê? | Mod SCS10. | - O quê? | - O quê? | - O quê? | - O quê? |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | J93380 | - O quê? | A479 S32750 | 1.446 | S32750 | - O quê? |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | - O quê? | J93404 | - O quê? | A479 S32750 | 1.446 | S32750 | - O quê? |
Material de alta temperatura CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5
Material de baixa temperatura A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Material de liga: Bronze, IN Conoy, DUPLEX SS, liga 20, Hastelloy C 276, Hastelloy B
Ensaio de pressão técnica
| Teste de concha | 1.5x pressão de trabalho | ||||
| Teste de vedação | 1.1x Pressão de trabalho | ||||
| Ensaio a ar para vedação | 0.6Mpa pelo ar | ||||
| Tamanho da válvula | Duração mínima do ensaio (segundos) | ||||
| DN | NPS | Concha | Asseguro de que o veículo está equipado com uma válvula de ar condicionado. | Válvulas de controlo de fechamento (API 594) | Fecho Outras válvulas |
| ≤ 50 | ≤ 2 " | 15 | 15 | 60 | 15 |
| 65 a 150 | 2 1/2 "a 6" | 60 | 60 | 60 | 60 |
| 200 a 300 | 8"-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥ 14" | 300 | 60 | 120 | 120 |
| a A duração do ensaio é o período de inspecção após a válvula estar completamente preparada e sob pressão total. | |||||
| Taxas máximas de fuga admissíveis para o ensaio de fechamento | |||||||
| Tamanho da válvula | Todas as válvulas de assento resistentes | Válvulas metálicas, exceto de controlo | Válvulas de retenção com assento em metal | ||||
| DN (mm) |
NPS | Teste líquido (gotas/minuto) | Gás. Teste (bolhas/minuto) | Teste de líquido (cc/min) | Teste de gás (m3/h) | Teste de gás (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Para o ensaio líquido, 1 ml é considerado equivalente a 16 gotas. b Não deve haver fugas durante a duração mínima especificada do ensaio. No ensaio com líquido, 0 gotas significa que não há fugas visíveis durante a duração mínima especificada do ensaio. No ensaio com gás,0 bolhas significa menos de 1 bolha por duração mínima especificada do ensaio. |
|||||||
Verificar as páginas do catálogo de válvulas/lista de dimensões
Aplicação:
A válvula é um produto industrial de componentes universais que é amplamente utilizado em muitas indústrias, como petróleo, petroquímica, química, metalurgia, energia, conservação da água, construção urbana,Máquinas, carvão, alimentação, água do mar, petróleo, refino, ambiente, energia.
Vapor, GLP.
Norma de referência:
API 600: válvulas de carbono fundido e de liga
API 603: válvulas de aço inoxidável
API 602/BS 5352: válvulas forjadas
API 6D: válvulas de condução de laje e de condução de condução para tubulações
API 598 e BS EN 12266-1: ensaio de válvulas
ASME B16.10: dimensões face a face para válvulas
As especificações do anexo I do Regulamento (CE) n.o 1907/2006 são aplicáveis.47: ligações de flanges
ASME B16.25: conceção de ligações de soldadura de traseira
ASME B16.34: Indicadores de pressão Indicadores de pressão e temperatura por grau de material
ISO 7-1:1994, Fios de tubulação em que as juntas são feitas com pressão firme nos fios Parte 1: Dimensões, tolerâncias
e designação.
ISO 4200:1991, Tubos de aço simples, soldados e sem costura
ISO 5208:1993, Válvulas industriais ∆ Ensaios de pressão de válvulas.
ISO 5209:1977, Válvulas industriais de uso geral
ISO 5210:1991, Válvulas industriais
ISO 5752: ?? 1), válvulas metálicas para utilização em sistemas de tubulação com flanges
ISO 6708:1995, Componentes de tubulação Definição e selecção de DN (tamanho nominal).
ISO 7005-1:1992, Flancas metálicas ¢ Parte 1: Flancas de aço.
ISO 7268:1983, Componentes dos tubos Definição da pressão nominal.
ASME B1.1:1989, Fios de parafuso de polegadas unificadas (formulario UN e UNR).
ASME B1.51988 (R1994), fios de parafuso Acme.
ASME B1.81988 (R1994), Stub Acme fios de parafuso.
ASME B1.12:1987 (R1992), Fios de parafuso ️ interferência de classe 5 ️ Fios de ajuste.
ASME B1.20.11983 (R1992), Fios de tubulação, finalidade geral ( polegadas).
ASME B16.5:1996, Flancas de tubos e acessórios para tubos.
ASME B16.34:1996, Válvulas ️ Flanqueadas, roscadas e terminações de soldadura.
ASME B18.2.2:1987 (R1993), Nozes quadradas e hexadecimais (série de polegadas).
ASTM A193:1996, Especificação para materiais de parafusos de aço ligado e de aço inoxidável para serviço a altas temperaturas.
ASTM A194:1996, Especificação para porcas de aço ligado e de carbono para parafusos de alta pressão e alta temperatura
Serviço.
ASTM A307:1994, Especificação para parafusos e parafusos de aço carbono, resistência à tração 60 000 psi.
MSS SP-55:1985 (R1990), Norma de qualidade para peças fundidas de aço, exame visual da superfície.
1) A publicar (revisão da norma ISO 5752:1982)
