PN10 PN16 PN25 válvula de água ferro dúctil GG25 GGG40 GGG50 Lug válvulas borboleta
| Lugar de origem | China |
|---|---|
| Marca | DEYE |
| Certificação | ISO9001:2015 PED |
| Número do modelo | DY-BFV-1005 |
| Document | Product Brochure PDF |
| Quantidade de ordem mínima | 10pcs |
| Preço | USD2-USD20000 each |
| Detalhes da embalagem | a caixa box+ exerce casos de madeira ou páletes de carton+ |
| Tempo de entrega | 20 dias para a ordem usual, 7 dias para artigos armazenados |
| Termos de pagamento | T/T, L/C, D/P |
| Habilidade da fonte | 1000pcs um mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Destacar | Válvula de água PN25,Válvula de água PN16,GGG50 Válvulas de borboleta |
||
|---|---|---|---|
Descrição de produto

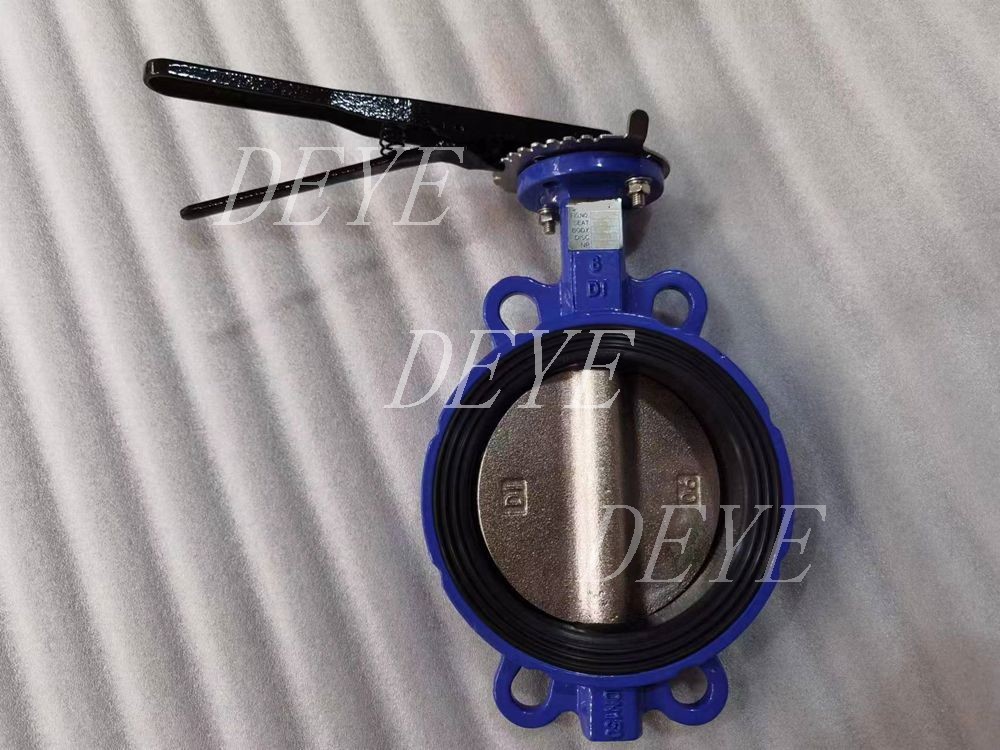

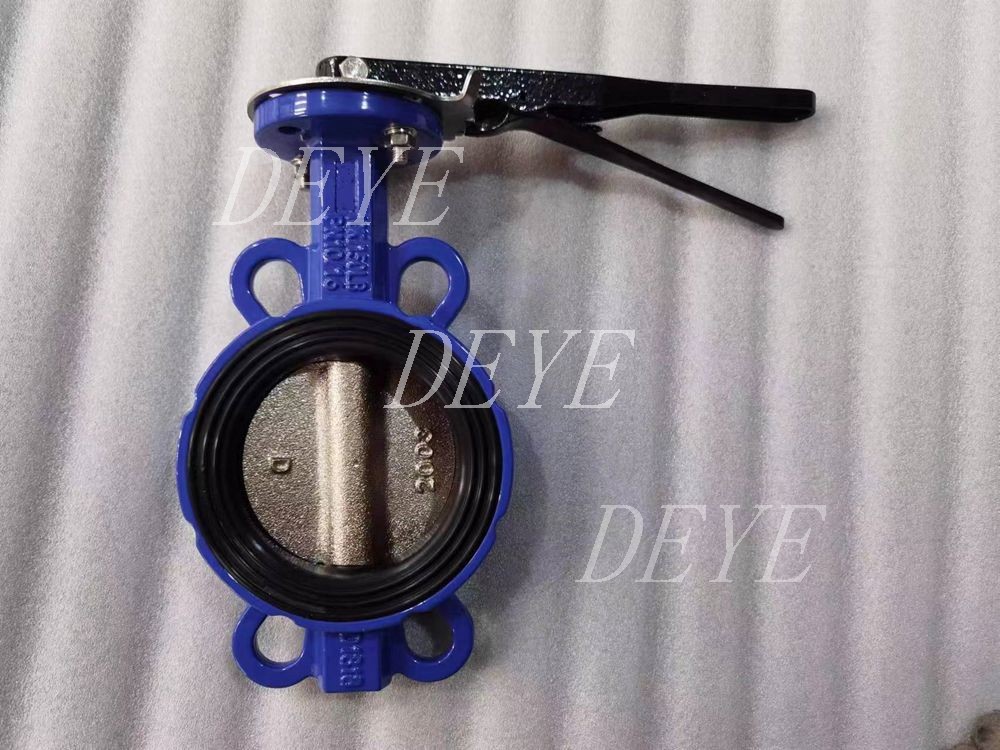

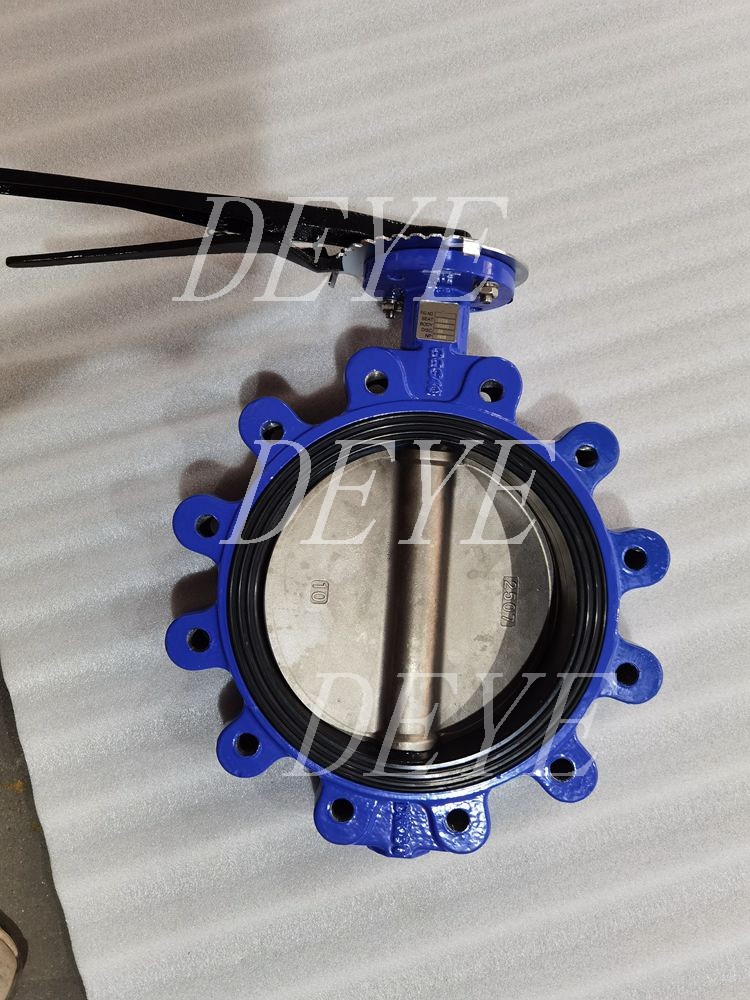

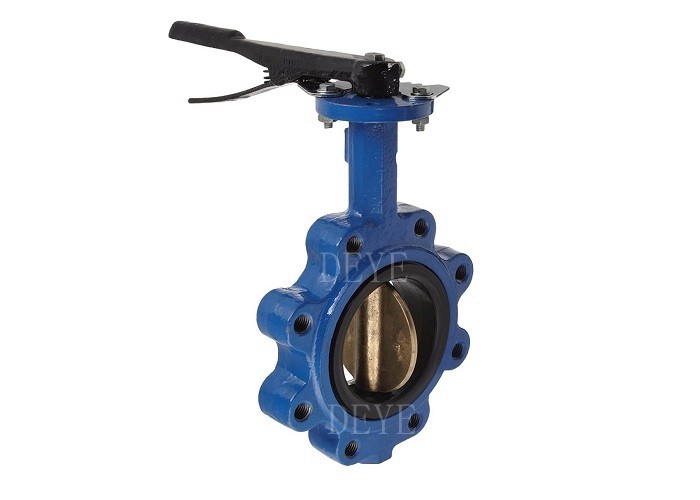

Ferro Dúctil GG25 GGG40 GGG50 Válvulas de borboleta para PN10 PN16 PN25
Número de série BFV-1005
Uma válvula borboleta, também conhecida como válvula de flap, é uma válvula de regulação de estrutura simples que pode ser usada para controle de interruptor de mídia de tubulação de baixa pressão.A válvula borboleta refere-se a uma válvula com um disco como componente de fechamento (disco de válvula ou placa borboleta) que gira em torno do eixo da válvula para alcançar a abertura e fechamento.
As válvulas borboleta podem ser usadas para controlar o fluxo de vários tipos de fluidos, como ar, água, vapor, vários meios corrosivos, lama, produtos petrolíferos, metais líquidos e meios radioativos.Utilizados principalmente para corte e estrangulamento em tubulaçõesA parte de abertura e fechamento da válvula borboleta é uma placa de borboleta em forma de disco que gira em torno do seu próprio eixo dentro do corpo da válvula para atingir o propósito de abertura, fechamento ou ajuste.
Detalhes rápidos
Padrão de concepção: API 609.
Material do corpo: FERRO DUCTIL ASTM A536
Diâmetro nominal: de DN40 a DN1200 (1-1/2?? 48??.)
Pressão: CL150 (PN20) 150PSI 225PSI, 285PSI, PN6/PN10/PN16, JI5K/JIS10K
Conexão final: Wafer, LUG
Cara a cara: EN558 Série 20
Flanca superior ISO5211.
Selo bidirecional, Concepção de assento renovável
Modo de funcionamento: alavanca
Ensaio e inspecção: API 598.
Pó epoxi revestido por dentro e por fora Min. 250 microns.
Gênero de produtos
Material de corpo disponível: Ferro dúctil, aço carbono, aço inoxidável, aço ligado.
Material disponível do disco: ferro dúctil, SS304, SS316, bronze, duplex SS2205/2507, UNS31803/UNS32750
Assento opcional: EPDM, NBR, PTFE, Teflon.
Conexão final opcional: Wafer, Lug, Flanged.
Design opcional do corpo: linha central excêntrica ou concêntrica
Cara a cara: EN558, série 13/14, tipo longo ou tipo curto
Diâmetro normal: 4"~96" (DN100~DN2400).
Faixa de pressão: 150lbs (PN10~PN25).
Operação disponível: caixa de engrenagens, motor elétrico, atuador pneumático
Temperatura de funcionamento: -46°C~+200°C.
Função:
- Corpo de válvula sólida de ferro dúctil, corpo de válvula de ferro dúctil QT450-10, resistência à tração 450Mpa Min.
- Borracha de assento altamente elástica
O teor de borracha do banco da válvula é 50%, e a simulação de experiências de abertura e fechamento é mais de 10.000 vezes, sem vazamento
- Pólvora de plástico epóxi Aksu
O corpo da válvula é pulverizado com resina epóxi da Akzo, em pó, de 250 microns, com forte adesão.
- Projeto do eixo da válvula anti-explosão
O eixo da válvula da válvula borboleta adota a estrutura anti-soar, que tem um excelente desempenho de segurança.
Instalação da válvula borboleta
Figura 1
|
Incorreto Disco aberto para além da válvula As flanges dos tubos não estão suficientemente espalhadas.
|
Disco posicionado na posição quase fechada. espaço suficiente para a válvula. |
 |
|
Figura 2 Centragem e flanges da válvula
|
Disco em posição fechada Enxaguantes instalados entre válvulas e flanges de acoplamento |
Correto. Não se utilizam juntas de flanges. Disco na posição "quase fechado". |
|
|
|
Figura 3. Sequência de aperto do parafuso
Figura 4 - Alinhamento final da válvula e aperto dos parafusos das flanges
|
Incorreto Flanges de tubos mal alinhados torque desigual aplicado a parafusos. |
Correto. A tubulação alinhada. em ambos os lados da válvula. |
|
|
|
Aplicação:
amplamente utilizado em indústrias de gás, petróleo, água, engenharia química e outras indústrias afins, também em sistemas de água de resfriamento de centrais térmicas
