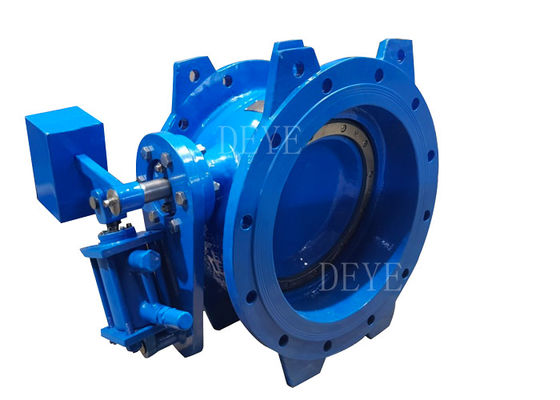

Válvula de água de ferro fundido GGG40 GGG50 Válvula de verificação de disco inclinado com peso de martelo
| Lugar de origem | China |
|---|---|
| Marca | DEYE |
| Certificação | ISO9001:2015 PED |
| Número do modelo | DY-CV-H-001-1 |
| Document | Product Brochure PDF |
| Quantidade de ordem mínima | 10pcs |
| Preço | USD2-USD20000 each |
| Detalhes da embalagem | a caixa box+ exerce casos de madeira ou páletes de carton+ |
| Tempo de entrega | 20 dias para a ordem usual, 7 dias para artigos armazenados |
| Termos de pagamento | T/T, L/C, D/P |
| Habilidade da fonte | 1000pcs um mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Destacar | Válvula de água de ferro fundido,Válvula de água GGG40,GGG50 válvula de retenção de disco inclinável |
||
|---|---|---|---|
Descrição de produto
Modelo n.o CV-H-001-1
válvulas de retenção de inclinação de ferro dúctil com amortecedor hidráulico de cilindro, PN16.
Detalhes rápidos
Norma de concepção: norma BS/DIN
Pressão PN16 PN25
Conexão final: RF.
Cara a cara: EN558, série 14
Ensaio e inspecção: API 598.
Conexão: os extremos das flanges estão conformes à norma ASME B16.5 EN1092-1
Em pó epoxi revestido por dentro e por fora de 250 microns
Superfície FBE 250 Mincrons.
Gamma de produtos:
Material de carroceria disponível: ferro fundido GG25, ferro dúctil GGG40, GGG50
Material disponível do disco: ferro dúctil, bronze
Anel de banco opcional: latão, bronze, SS304, SS316, EPDM
Design opcional: DIN/BS/ANSI com diferença de comprimento face a face
Equipamento de ensaio para a detecção de partículas
Dimensões: DN100-DN1200 4-48
Intervalo de pressão: PN10, PN16, PN20 ((150 lbs)
Cor opcional da superfície: RAL5002, RAL5015. RAL5005, vermelho, preto.
Função:
• inclinação da válvula de retenção, permitindo ao mesmo tempo que o fluxo se mova na direcção de fluxo desejada,
Parar o fluxo quando exposto ao fluxo de retorno
• Com o início do movimento na direcção de fluxo definida no sistema, o disco deixa a secção de fluxo girando no seu eixo e permite que o fluxo passe.
• Quando o fluxo pára, o disco fica no assento de vedação mecanizado por força de um peso extra
e mantém uma vedação 100% firme.
• O corpo e o disco podem ser fabricados em ferro fundido e ferro dúctil e os bancos de vedação são fabricados em aço inoxidável
• O sistema hidráulico de travagem pode ser montado numa unidade de fechamento de disco se for necessário no projecto.
A taxa de fechamento pode ser controlada devido à inclinação da válvula de retenção com sistema de travagem hidráulico e o sistema passa para
O equipamento de instalação protegido da força de impacto.
Construção de válvula de controlo de disco inclinável
| - Não, não. | Descrição do item | Materiais | Padrão | |
| Padrão | Opcional | |||
| 1 | Corpo da válvula | Dudtlea iron EN GJS 500/7 | Ferro ductal EN GJS 400712 | A norma EN1563 |
| 2 | Disco de válvula | Ferro dúctil EN GJS 500/7 | Ferro dúctil EN-GJS 400/12 | A norma EN1563 |
| 3 a 1 | A retençãoAnel (B) | Ferro condutor EN-GJS 600/7 | Fundição de ferro EN GJG 400/12 | A norma EN1563 |
| 3-2. | Anel de retenção (A) | ss304 | ss316 | EN 10099 |
| 4 | Selo do disco | EPDM | NBR | |
| 5 | Bolinhos de retenção | S3304 | S9316 | EN 10088 |
| 6 | Fator de pressão | X20Cr13{AEI 420J | 89316 | EN 10088 |
| 7 | Nozes de parafusos hex | S3304 | SS316 | EN 10088 |
| 8 | Rolamentos | PTFE auto-brotável | ||
| 9 | Glândula | Ferro dúctil EN GJS 500/7 | Ferro duotilo EN GJS 400712 | A norma EN1563 |
| 10 | Peso superior e braço | Ferro dúctil EN GJS 500/7 | Ferro sutil EN GJS 400/12 | A norma EN1563 |
| 11 | Assento do corpo | 93316 | Classificado em válvula bcdy | EN 10098 |
| 12 | Ampolgadora hidráulica | Esfregaço de carbono | ||
Aplicação:
sistema de água, vapor, óleo, bombagem
