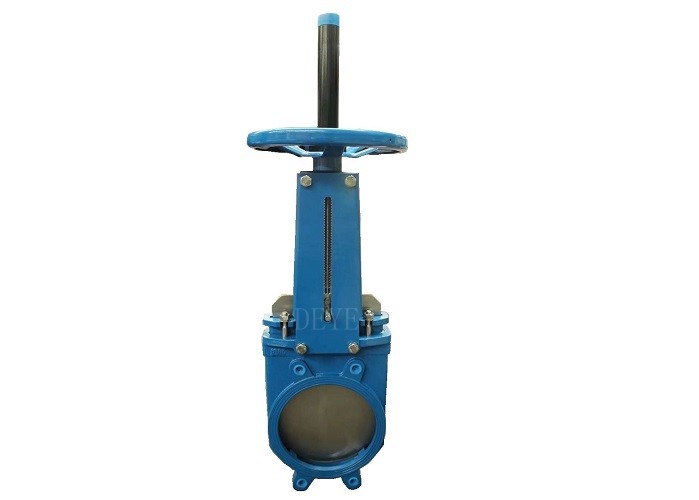

Válvula de porta de faca de estilo wafer de ferro fundido com assento de borracha

Detalhes rápidos:

Desenho: válvula de faca com Wafer, Lug, dupla conexão de flanges

Assento de borracha substituível

Selo: borracha PTFE tipo U

Válvula de faca unidirecional

Mecanismo de autolimpeza

Pressão de ensaio máxima 2,4 mpa ((24 kgf/cm2)

Pressão de trabalho ≤ 1,6 mPa ((16 kgf/cm2)

Temperatura de funcionamento ≤ 180°c

Água, óleo, outro líquido

Superfície: FBE min. 200 mincrons.

Operação Lever Armed

Especificações

Gamma de produtos:

Materiais da válvula: ferro dúctil, WCB, LCB, WC6, CF8, CF3, CF8M, CF3M, 4A, etc.

Desenho e Fabricação opcionais: MSS SP-61, ASME 16.34

Ass opcional para enfrentar: MSS SP-81, ASME B16.10, EN 558

Fim de ligação opcional: ASME B16.5, EN 1092, JIS B2220

Tipo opcional;Wafer, lug, flange

Assento: assento metálico ou borracha resistente EPDM, NBR, PTFE

Estamo ascendente ou não ascendente

Dimensões: 2" - 48" ou DN 50 - DN 1200

Pressão nominal: classe 150 ou PN6 - PN16

Função: Manual, engrenagem, actuador pneumático, hidráulico e elétrico

Função:

A válvula de porta de faca também é chamada de válvula de lama e válvula de lama. Suas partes de abertura e fechamento são facas. A direção de movimento da faca é perpendicular à direção do fluido.Ele é cortado por um portão em forma de lâmina que pode cortar materiais de fibraO meio e o portão têm duas superfícies de vedação. As duas superfícies de vedação da válvula de portão de modo mais comum formam uma forma de cunha. O ângulo de cunha varia com os parâmetros da válvula, geralmente 5 °.O portão da válvula de porta de faca de cunha pode ser feito em um todo é chamado de um carneiro rígidoPode também ser transformado num carneiro com uma pequena deformação para melhorar a sua fabricação e compensar o desvio do ângulo da superfície de vedação durante o processamento.Este tipo de carneiro é chamado de carneiro elástico..

O corpo da válvula não tem realmente uma cavidade, e o portão move-se para cima e para baixo na ranhura de guia lateral, e é pressionado contra o assento da válvula pelo alçapão na parte inferior.Se precisar de obter uma maior aderência média, você pode usar um assento de válvula em forma de O para obter vedação de duas vias.

A válvula de porta de faca tem um pequeno espaço de instalação, baixa pressão de trabalho, difícil de acumular detritos e baixo preço.

Aplicação:

Utilizado no campo do abastecimento de água, esgoto, produtos em pó, cristais, vinificação, minerais, cimento, transporte, armazenamento, etc.
