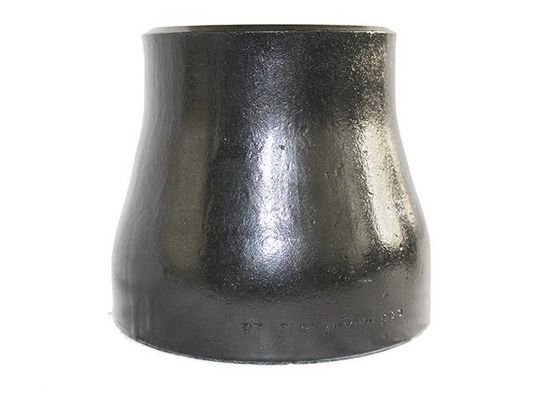

ANSI B16.9 CS Instalação de tubos de soldadura com redução concêntrica

  • ANSI B16.9 CS Concentric Reducer Butt Welding Pipe Fitting
Lugar de origem China
Marca DEYE
Certificação ISO9001:2015 PED
Número do modelo PF-CR-06
Document Product Brochure PDF
Quantidade de ordem mínima 1pcs
Preço USD0.58-USD100 for seamless fittings
Detalhes da embalagem Casas de madeira sem fumigação / Paletes
Tempo de entrega 30 dias para encomendas normais
Termos de pagamento L/C, T/T, D/P
Habilidade da fonte 200 toneladas por mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
MOQ 1 peça Tratamento de superfície Explosão de areia, pintura anti-ferrugem, revestimento de óleo, etc.
Aplicação Petróleo, produto químico, poder, gás, metalurgia, construção naval, construção, etc. Padrão Assegurar que os produtos não sejam sujeitos a qualquer restrição.
Prazo de pagamento T/T, L/C, Tamanho 1/2” - 48"
Certificado ISO, API, CE, etc. Pacote Casos de madeira, pálete de madeira, etc.
Destacar

B16.9 cs redutor concêntrico

,

Redutor concêntrico ANSI cs

,

Tubos e acessórios de aço carbono
Deixe um recado
Descrição de produto

acessórios de tubulação reductores concêntricos, conforme ANSI B16.9

O redutor concêntrico é um tipo de instalação de tubos de acordo com a especificação ASME B16.9 aplicada em tubulações de construção industrial.

Há dois tipos de redutores - redutor concêntrico

O primeiro tem a forma de um cone utilizado para reduzir gradualmente o tamanho do tubo.

Este último tem uma borda voltada para a boca do tubo de ligação, reduzindo as possibilidades de acúmulo de ar.

Informações sobre o produto
Nome do produto Redutores concêntricos e redutores excêntricos ANSI B16.9 Instalação de tubos de soldadura a cauda
Tipos

Con. Redutores, redutores, captadores, captadores, captadores, captadores,

LR Cotovelos, SR Cotovelo, 180° Retorna, Curvas, Cotovelo Redutor, Tee Direito, Tee Igual,
Tamanho Redutores con. sem costura a partir de 1/2′′ ′′24′′, ERW / Redutores concêntricos soldados (1/2′′ ′′72′′)
Espessura da parede Espessura do JIS SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP
Matéria padrão As emissões de CO2 provenientes de fontes de energia renovável não devem ser consideradas como emissões de CO2 provenientes de fontes de energia renovável.25,ASME B16.9,
JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615,
GB 12459-99, norma EN, etc.
Grau do material Material de aço carbono: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91
12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 e WPHY 70
ST37.0ST35.8ST37.2,ST35.4/8,ST42,ST45,ST52,ST52.4
STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49
　
Aço inoxidável 304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
Superfície Pintura preta, verniz, óleo anti-rouxa, galvanizado a quente, galvanizado a frio, 3PE, etc.
Pacote de transporte Película de plástico,casas de madeira,paletes de madeira,ou conforme requisição do cliente

Dados técnicos

ANSI B16.9 CS Instalação de tubos de soldadura com redução concêntrica 0

Redutores de pressão de acordo com a norma ASME B16.9

Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Do fim ao fim, H. Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Do fim ao fim, H.
Large End Pequeno fim Large End Pequeno fim
3/4x1/2 26.7 21.3 38 5X4 141.3 114.3 127
3/4x3/8 26.7 17.3 38 5x3-1/2 141.3 101.6 127
1x3/4 33.4 26.7 51 5X3 141.3 88.9 127
1x1/2 33.4 21.3 51 5 x 2-1/2 141.3 73.0 127
1-1/4x1 42.2 33.4 51 5X2 141.3 60.3 127
1-1/4x3/4 42.2 26.7 51 6X5 168.3 141.3 140
1-1/4x1/2 42.2 21.3 51 6X4 168.3 114.3 140
1-1/2x1-1/4 48.3 42.2 64 6 x 3 a 1/2 168.3 101.6 140
1-1/2x1 48.3 33.4 64 6x3 168.3 88.9 140
1-1/2x3/4 48.3 26.7 64 6x2-1/2 168.3 73.0 140
1-1/2x1/2 48.3 21.3 64 8x6 219.1 168.3 152
2 x 1-1/2 60.3 48.3 76 8X5 219.1 141.3 152
2 x 1-1/4 60.3 42.2 76 8X4 219.1 114.3 152
2X1 60.3 33.4 76 8x3-1/2 219.1 101.6 152
2 X 3/4 60.3 26.7 76 10 x 8 273.0 219.1 178
2-1/2X2 73.0 60.3 89 10 x 6 273.0 168.3 178
2-1/2X1-1/2 73.0 48.3 89 10 x 5 273.0 141.3 178
2-1/2X1-1/4 73.0 42.2 89 10 x 4 273.0 114.3 178
2-1/2 X 1 73.0 33.4 89 12 x 10 323.8 273.0 203
3 x 2-1/2 88.9 73.0 89 12 x 8 323.8 219.1 203
3x2 88.9 60.3 89 12 x 6 323.8 168.3 203
3 x 1-1/2 88.9 48.3 89 12 x 5 323.8 141.3 203
3 x 1-1/4 88.9 42.2 89 14 x 12 355.6 323.8 330
3-1/2 x 3 101.6 88.9 102 14 x 10 355.6 273.0 330
3-1/2 x 2-1/2 101.6 73.0 102 14 x 8 355.6 219.1 330
3-1/2 X 2 101.6 60.3 102 14 x 6 355.6 168.3 330
3-1/2 x 1-1/2 101.6 48.3 102 16 x 14 406.4 355.6 356
3-1/2 x 1-1/4 101.6 42.2 102 16 x 12 406.4 323.8 356
4 x 3-1/2 114.3 101.6 102 16 x 10 406.4 273.0 356
4X3 114.3 88.9 102 16 x 8 406.4 219.1 356
4 x 2-1/2 114.3 73.0 102 18 x 16 457 406.4 381
4X2 114.3 60.3 102 18 x 14 457 355.6 381
4 x1-1/2 114.3 48.3 102 18 x 12 457 323.8 381
　 　 　 　 18 x 10 457 273.0 381

Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Do fim ao fim, H. Tamanho nominal do tubo (NPS) Diâmetro externo em Bevel Do fim ao fim, H.
Large End Pequeno fim Large End Pequeno fim
20 x 18 508 457.0 508 36 x 34 914 864 610
20 x 16 508 406.4 508 36 x 32 914 813 610
20 x 14 508 355.6 508 36 x 30 914 762 610
20 x 12 508 323.8 508 36 x 26 914 660 610
　 　 　 　 36 x 24 914 610 610
22 x 20 559 508.0 508 　 　 　 　
22 x 18 559 457.0 508 38 x 36 965 914 610
22 x 16 559 406.4 508 38 x 34 965 864 610
22 x 14 559 355.4 508 38 x 32 965 813 610
　 　 　 　 38 x 30 965 762 610
　 　 　 　 38 x 28 965 711 610
24 x 22 610 559.0 508 38 x 26 965 660 610
24 x 20 610 508.0 508 　 　 　 　
24 x 18 610 457.0 508 40 x 38 1 016 965 610
24 x 16 610 406.4 508 40 x 36 1 016 914 610
　 　 　 　 40 x 34 1 016 864 610
26 x 24 660 610.0 610 40 x 32 1 016 813 610
26 x 22 660 559.0 610 40 x 30 1 016 762 610
26 x 20 660 508.0 610 　 　 　 　
26 x 18 660 457.0 610 42 x 40 1 067 1 016 610
　 　 　 　 42 x 38 1 067 965 610
28 x 26 711 660.0 610 42 x 36 1 067 914 610
28 x 24 711 610.0 610 42 x 34 1 067 864 610
28 x 20 711 508.0 610 42 x 32 1 067 813 610
28 x 18 711 457.0 610 42 x 30 1 067 762 610
30 x 28 762 711.0 610 44 x 42 1 118 1 067 610
30 x 26 762 660.0 610 44 x 40 1 118 1 016 610
30 x 24 762 610.0 610 44 x 38 1 118 965 610
30 x 20 762 508.0 610 44 x 36 1 118 914 610
32 x 30 813 762.0 610 46 x 44 1 168 1 118 711
32 x 28 813 711.0 610 46 x 42 1 168 1 067 711
32 x 26 813 660.0 610 46 x 40 1 168 1 016 711
32 x 24 813 610.0 610 46 x 38 1 168 965 711
34 x 32 864 813.0 610 48 x 46 1 219 1 168 711
34 x 30 864 762.0 610 48 x 44 1 219 1 118 711
34 x 26 864 660.0 610 48 x 42 1 219 1 067 711
34 x 24 864 610.0 610 48 x 40 1 219 1 016 711

Lista de espessura dos acessórios de tubulação ANSI B16.9

NPS Dímetro externo Espessura diferente com tolerância de +12,5%
Sch20 Sch30 DST Sch40 Sch60 XS Sch80 Schl20 Sch160 XXS
1/8 10. 3 - Não. - Não. 1. 73 1. 73 - Não. 2. 41 2. 41 - Não. - Não. - Não.
Quatro por cento 13. 7 - Não. - Não. 2. 24 2. 24 - Não. 3. 02 3. 02 - Não. - Não. - Não.
3/8 17. 1 - Não. - Não. 2. 31 2. 31 - Não. 3. 20 3. 20 - Não. - Não. - Não.
1/2 21. 3 - Não. - Não. 2. 77 2. 77 - Não. 3. 73 3. 73 - Não. 4. 78 7. 47
3/4 26. 7 - Não. - Não. 2. 87 2. 87 - Não. 3. 91 3. 91 - Não. 5. 56 7. 82
1 33.4 - Não. - Não. 3. 38 3. 38 - Não. 4. 55 4. 55 - Não. 6. 35 9. 09
1 1/4 42. 2 - Não. - Não. 3. 56 3. 56 - Não. 4. 85 4. 85 - Não. 6. 35 9. 70
1 1/2 48. 3 - Não. - Não. 3. 68 3. 68 - Não. 5. 08 5. 08 - Não. 7. 14 10. 15
2 60. 3 - Não. - Não. 3. 91 3. 91 - Não. 5. 54 5. 54 - Não. 8. 74 11. 07
Dois e meio 73. 0 - Não. - Não. 5. 16 5. 16 - Não. 7. 01 7.01 - Não. 9. 53 14. 02
3 88. 9 - Não. - Não. 5. 49 5. 49 - Não. 7. 62 7. 62 - Não. 11. 13 15. 24
3 e meio 101. 6 - Não. - Não. 5. 74 5. 74 - Não. 8. 08 8. 08 - Não. - Não. - Não.
4 114. 3 - Não. - Não. 6.02 6. 02 - Não. 8. 56 8. 56 11. 13 13. 49 17. 12
5 141. 3 - Não. - Não. 6. 55 6. 55 - Não. 9. 53 9. 53 12. 70 15. 88 19. 05
6 168. 3 - Não. - Não. 7. 11 7. 11 - Não. 10. 97 10. 97 14. 27 18. 26 21.95
8 219. 1 6. 35 7. 04 8. 18 8. 18 10. 31 12. 70 12. 70 18. 26 23. 01 22.23
10 273. 1 6. 35 7. 80 9. 27 9.27 12. 70 12. 70 15. 09 21. 44 28. 58 25. 40
12 323.9 6. 35 8. 38 9. 53 10. 31 14. 27 12. 70 17. 48 25. 40 33. 32 25. 40
14 355. 6 7. 92 9. 53 9. 53 11. 13 15. 09 12. 70 19. 05 27. 79 35. 71 - Não.
16 406. 4 7. 92 9. 53 9. 53 12. 70 16. 66 12. 70 21. 44 30. 96 40. 49 - Não.
18 457. 2 7. 92 11. 13 9. 53 14. 27 19. 05 12. 70 23. 83 34. 96 45. 24 - Não.
20 508. 0 9. 53 12. 70 9. 53 15. 09 20. 62 12. 70 26. 19 38. 10 50. 01 - Não.
22 558. 8 9. 53 12. 70 9. 53 - Não. 22. 23 12. 70 28. 58 41. 28 53. 98 - Não.
24 609. 6 9. 53 14. 27 9. 53 17. 48 24. 61 12. 70 30. 96 46. 02 59. 54 - Não.
26 660.4 12. 70 - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
28 711.2 12. 70 15. 88 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
30 762. 0 12. 70 15. 88 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
32 812. 8 12. 70 15. 88 9. 53 17. 48 - Não. 12. 70 - Não. - Não. - Não. - Não.
34 863. 6 12. 70 15. 88 9. 53 17. 48 - Não. 12. 70 - Não. - Não. - Não. - Não.
36 914. 4 12. 70 15. 88 9. 53 17. 48 - Não. 12. 70 - Não. - Não. - Não. - Não.
38 965.2 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
40 1016. 0 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
42 1066. 8 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
44 1117. 6 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
46 1168.4 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.
48 1219. 2 - Não. - Não. 9. 53 - Não. - Não. 12. 70 - Não. - Não. - Não. - Não.

A especificação do material de aço carbono que podemos fornecer

Grau e material C - Não P S Silício Cloreto de sódio Molibdênio Níquel Cobre Outros
WPBB,C,D,E,F0.30 no máximo 0.29 ¢ 1.06 0.05 0.058 0.10 min 0.40 no máximo 0.15 no máximo 0.40 no máximo 0.40 no máximo Vanádio 0,08 máximo
WPCC,D,E,F0.35 no máximo 0.29 ¢ 1.06 0.05 0.058 0.10 min 0.40 no máximo 0.15 no máximo 0.40 no máximo 0.40 no máximo Vanádio 0,08 máximo
WP1 0.28 max. 0.30×0.90 0.045 0.045 0.10 ‰ 0.50 . . . 0.44 ¢ 0.65. . . . . . . . .
WP12 CL1, 0.05 ¢ 0.20 0.30×0.80 0.045 0.045 0.60 no máximo 0.80 ¢1.25 0.44 ¢ 0.65. . . . . . . . .
WP12 CL2 　 　 　 　 　 　 　 - Não.
WP11 CL1 0.05 ¢ 0.15 0.30×0.60 0.03 0.03 0.50 ¢1.00 1.00 ¥1.50 0.44 ¢ 0.65. . . . . . . . .
WP11 CL2, 0.05 ¢ 0.20 0.30×0.80 0.04 0.04 0.50 ¢1.00 1.00 ¥1.50 0.44 ¢ 0.65. . . . . . . . .
WP11 CL3 　 　 　 　 　 　 　 - Não.
WP22 CL1, 0.05 ¢ 0.15 0.30×0.60 0.04 0.04 0.50 no máximo 1.90 ¢ 2.60 0.87 ¢ 1.13. . . . . . . . .
WP22 CL3 　 　 　 　 　 　 　 - Não.
WP5 CL1, 0.15 no máximo 0.30×0.60 0.04 0.03 0.50 no máximo 4.06.0 0.44 ¢ 0.65. . . . . . . . .
WP5 CL3 　 　 　 　 　 　 　 - Não.
WP9 CL1, 0.15 no máximo 0.30×0.60 0.03 0.03 1.00 no máximo 8.0 ¢10.0 0.90 ¢ 1.10. . . . . . . . .
WP9 CL3 WPR 　 　 　 　 　 　 　 　 　 　
0.20 no máximo 0.40 ¢ 1.06 0.045 0.05 . . . . . . . . . 1.60 ¢2.24 0.75 ¢1.25 . . .
WP91 0.08 ̊0.12 0.30×0.60 0.02 0.01 0.20-0.50 8.0995 0.85 ¢1.05 0.40 no máximo . . . Vanádio 0,18−0.25
　 　 　 　 　 　 　 　 　 　 Colúmbio 0,06−0.10
　 　 　 　 　 　 　 　 　 　 Nitrogénio 0,03 ‰ 0.07
　 　 　 　 　 　 　 　 　 　 Alumínio 0,04 máximo
WP911 0.09 ¢ 0.13 0.30×0.60 0.02 0.01 0.10 ‰ 0.50 8.5 ¢9.5 0.90 ¢ 1.10 0.40 no máximo . . . Vanádio 0,18−0.25
　 　 　 　 　 　 　 　 　 　 Colúmbio 0,060−0.10
　 　 　 　 　 　 　 　 　 　 Nitrogénio 0,04 ‰ 0.09
　 　 　 　 　 　 　 　 　 　 Alumínio 0,04 máximo
　 　 　 　 　 　 　 　 　 　 Boro 0,0003 ‰ 0.006
　 　 　 　 　 　 　 　 　 　 Tungsténio 0,90 ‰ 1.10

A. Quando os acessórios forem de construção soldada, o grau e o símbolo de marcação acima indicados devem ser completados por uma letra- Não.W- Não..

B Os acessórios fabricados a partir de barras ou chapas podem ter um teor máximo de carbono de 0,35.

C Os acessórios fabricados a partir de forjas podem ter 0,35 máximo de carbono e 0,35 máximo de silício, sem nenhum mínimo.

D Para cada redução de 0,01 % abaixo do limite máximo de carbono especificado, é permitido um aumento de 0,06 % de manganês acima do limite máximo especificado, até um máximo de 1,35%.

E A soma de cobre, níquel, cromo e molibdênio não deve exceder 1,00%.

F A soma do cromo e do molibdênio não deve exceder 0,32%.

Requisitos de tração

　 WPC, 　 WP11 CL1, 　 WP11 CL3, 　
Grau e símbolo de marcação WPB WP11 CL2, WP1 WP22 CL1, WPR WP22 CL3 WP91 WP911 WP12 CL1
WP12 CL2 WP5 CL1 WP5 CL3
　 　 　 　 WP9 CL1 　 WP9 CL3 　 　 　
Resistência à tração, faixa ksi [MPa] 60 ¢ 85 70 ¢ 95 55 ¢ 80 60 ¢ 85 63 ¢ 88 75 ¢ 100 85 ‰ 110 90 ¢ 120 60 ¢ 85
　 [415?? 585] [485 ¢ 655] [380550] [415?? 585] [435?? 605] [Página 6] [585?? 760] [620?? 840] [415?? 585]
Resistência ao rendimento, min, ksi [MPa] 35 [240] 40 [275] 30 [205] 30 [205] 46 [315] 45 [310] 60 [415] 64 [440] 32 [220]

(0,2% de deslocamento ou 0,5% de subcarga por extensão)

 　 　 　 　 　 　

Processo de produção

ANSI B16.9 CS Instalação de tubos de soldadura com redução concêntrica 1

ANSI B16.9 CS Instalação de tubos de soldadura com redução concêntrica 2

ANSI B16.9 CS Instalação de tubos de soldadura com redução concêntrica 3

ANSI B16.9 CS Instalação de tubos de soldadura com redução concêntrica 4

Normas de referência

Especificação ASME B16.9 para acessórios soldados por fim

A especificação ASME B16.9 é projetada para acessórios soldados com botas aplicados em tubulações de construção industrial.

Área de aplicação padrão

A norma inclui as especificações do NPS 1/2 a NPS 48 (DN15-DN1200) para os acessórios de tubos forjados fabricados em fábrica, dimensões gerais, tolerâncias, métodos de ensaio e marcações.

Acessórios especiais

Os acessórios especiais referem-se aqui a tamanhos, formas e tolerâncias especiais acordados entre o comprador e o fabricante.

Acessórios e acessórios fabricados

Os laterais e outros acessórios fabricados por soldas de circunferência ou de intersecção são considerados fabricados em tubos que não podem ser aplicados a esta norma.

As unidades da norma ASME B16.9 devem ser indicadas tanto em unidades SI (metricas) como em unidades usuais dos EUA.

Normas de referência

Não se considera prático identificar a edição específica de cada norma e especificação nas referências individuais.Um produto fabricado em conformidade com uma edição anterior das normas referidas e em todos os outros aspectos conforme com a presente norma será considerado conforme..

ASME B16.5: Flanges de tubos e acessórios com flanges: NPS 1?? 2 através do padrão NPS 24 métrico/ polegada

ASME B16.25: Para extremos de soldadura de traseira

ASME B31: Código para tubulações sob pressão

ASME B31.3: Processo de tubulação

ASME B36.10M, tubos de aço forjado soldados e sem costura

ASME B36.19M, tubos de aço inoxidável

Código ASME para caldeiras e recipientes sob pressão

ASTM A234/A234M-17, Especificação para acessórios de tubulação de aço carbono forjado e aço ligado para serviço a temperaturas moderadas e elevadas

ASTM A403/A403M-16, Especificação para acessórios de tubulações de aço inoxidável austenítico forjado

ASTM A420/A420M-16, Especificação para acessórios de tubulação de aço carbono forjado e aço ligado para serviço a baixa temperatura

ASTM A815/A815M-14e1, Especificação para acessórios de tubulação de aço inoxidável ferrítico, ferrítico/austenítico e martensítico forjado

ASTM A960/A960M-16a, Especificação dos requisitos comuns aplicáveis aos acessórios para tubulações de aço forjado

ASTM E29-13, Prática de utilização de dígitos significativos nos dados de ensaio para determinar a conformidade com as especificações

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Para outros materiais metálicos (alumínio, titânio, níquel e liga).

FAQ/ Perguntas e respostas dos clientes

P: O cliente pediu acessórios de soldadura de traseira no A105:

A: O material de montagem mais comum de soldadura por botões de aço carbono é o A234WPB. É equivalente às flanges A105, no entanto, não existe uma montagem de soldadura por botões A105 ou A106.Os acessórios A234WPB são feitos de A106GR.B tubos. A105 é um material de barra forjada para ser acessórios de alta pressão ou flange

P: Os pedidos do cliente de acessórios de soldadura de traseira “normalizados”:

R: Este também é um equívoco, uma vez que as flanges estão disponíveis em A105 e A105 N, onde N significa normalizado.Os fabricantes normalizam os seus acessórios de soldadura de traseira foi considerado que o processo de tratamento térmico normalizado foi feitoOs clientes que necessitem de acessórios de soldadura de traseira normalizados devem solicitar acessórios WPL6 de alto rendimento e normalizados como procedimento padrão.

Q. O cliente esquece-se de mencionar a ligação de soldadura de traseira soldada ou sem costura:

R: Os acessórios de soldadura de traseira estão disponíveis em configuração soldada e sem costura.Os acessórios de tubulação sem costura NÃO são comuns em tamanhos superiores a 12Os acessórios de tubos soldados são feitos de aço carbono ou de aço inoxidável soldados com ERW. Eles estão disponíveis em tamanhos de 1⁄2 ′′ a 72 ′′ e são mais acessíveis do que acessórios sem costura.

: O que é um encaixe de tubo de cotovelo 3R ou 3D?

R: Em primeiro lugar, os termos 3R ou 3D são usados como sinônimos. Um cotovelo de soldadura 3R tem um raio de curvatura que é 3 vezes o tamanho nominal do tubo. Um cotovelo 3R é igual a 3D Cotovelos

Nosso Serviço

1Apoio técnico

2- Controle de qualidade da matéria-prima.

3Inspecção durante o período de produção.

4O teste final inclui teste de superfície, dimensão, teste PT, teste RT, teste ultrasônico.

5. Relatório de teste de cada remessa

4. Condições de entrega flexíveis. EXW FOB CIF CFR DDP DDU

5. Formas de pagamento flexíveis: LC. TT. DP

6Pacote personalizado inclui logotipo.

7. 18 meses Garantia de qualidade.

9- Substituição gratuita por via aérea se for constatado qualquer erro

10. 24 horas para responder às suas perguntas

Etiquetas:

encaixes de tubulação do aço carbono sch40

Acessórios para tubos de aço carbono iguais Tee

Acessórios para tubos de aço blando
