SCH10S SCH40S SCH80S Acessórios para tubos de aço inoxidável para óleo químico

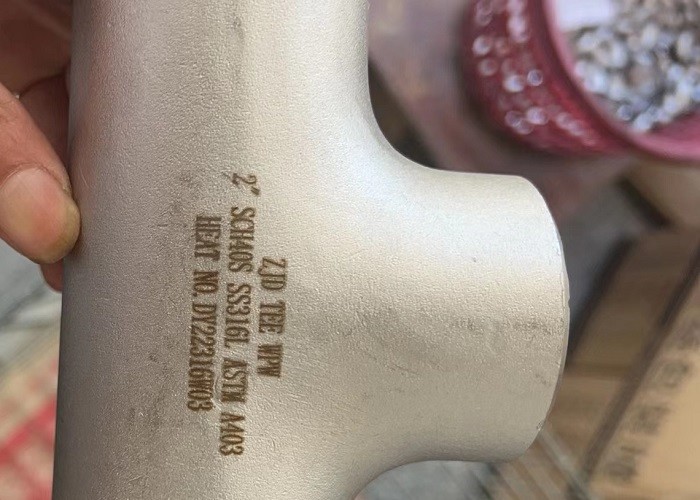

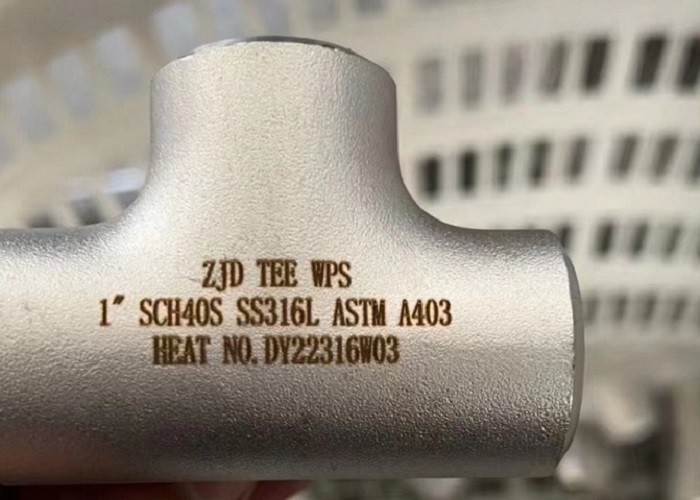

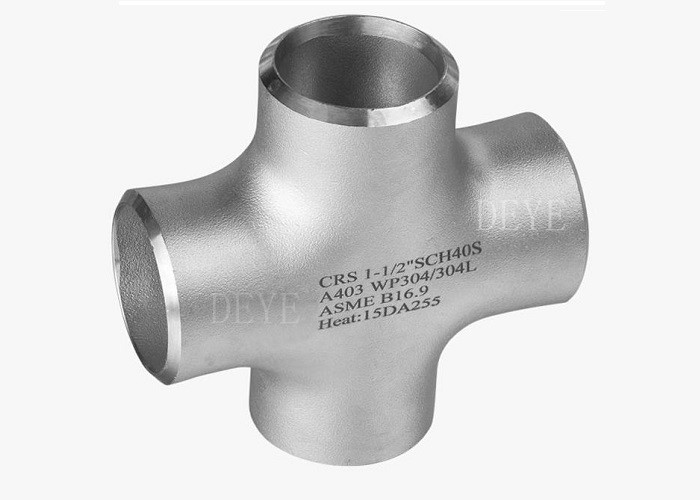

Tubos de aço inoxidável:São utilizados acessórios de tubulação transversal de 4 viaspara ligar tubos e alterar ou controlar o fluxo através de um sistema de tubulação.Os acessórios de tubulação cruzada podem estressar as tubulações à medida que as temperaturas mudam devido à sua natureza de quatro vias.

As especificações detalhadas são as seguintes:

Lista de espessura de acordo com a ANSI B16.9, MSS SP-44

Dimensões de Tees e Cruzes Retas

Dimensões da redução das emissões e da redução dos cruzes das saídas

O material mais utilizado para os acessórios de tubos soldados com porcas é SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

As especificações pormenorizadas do material são as seguintes.

Análise do material

304/304L (UNS S30400/S30403)

Composição química

A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento.

Performance mecânica

Designação: A 403/A 403M ?? 06 Especificação padrão para acessórios de tubulação austeníticos de aço inoxidável forjados

Outros documentos referenciados

Normas ASTM:

A 351/A 351M Especificação para fundições austeníticas para peças sob pressão

A 370 Métodos de ensaio e definições para ensaios mecânicos de produtos de aço

Especificação 480/A 480M para requisitos gerais para chapas, folhas e tiras de aço inoxidável laminado plano e resistente ao calor

A 743/A 743M Especificação para fundições, ferro-cromo, ferro-cromo-níquel, resistentes à corrosão, para aplicação geral

A 744/A 744M Especificação para fundições, níquel ferro-cromo, resistente à corrosão, para serviços severos

A 751 Métodos de ensaio, práticas e terminologia para análise química de produtos de aço

A 960/A 960M Especificação relativa aos requisitos comuns aplicáveis aos acessórios para tubulações de aço forjado

E 112 Métodos de ensaio para determinação do tamanho médio do grão

E 165 Método de ensaio para o exame do penetrante líquido

Normas ASME:

ASME B16.9 Acessórios de fundição de aço forjado fabricados em fábrica

ASME B16.11 Acessórios forjados de aço, encaixes de soldagem e extremos roscados

Normas MSS: MSS SP-25 Sistema de Marcação Padrão para válvulas, acessórios,

Flancas e uniões

MSS SP-43 Prática padrão para acessórios de soldagem de traseira de aço inoxidável de peso leve

MSS SP-79 Insertos de redutores de soldagem por tomada

Processo de produção

1Material-prima Recepção e corte

2Identificação do material

3- Algodres, reductores, tampas, extremos de tubos, tipos de acessórios de tubulação

4Processo de encaixe de material (cotovelos soldados)

5Tratamento térmico de tubulações SS

6- Disparar e limpar

7Verificação de superfície.

8Depois de polido.

9. Tubos de aço inoxidável

Perguntas frequentes

P: O cliente pediu acessórios de soldadura de traseira no A105:
R: O material de montagem mais comum de soldadura por botões de aço carbono é o A234WPB. É equivalente a flanges A105, no entanto, não há uma montagem de soldadura por botões A105 ou A106.
Os acessórios A234WPB são fabricados a partir de tubos A106GR.B. A105 é um material de barra forjada para ser acessórios de alta pressão ou flange

P: Os pedidos do cliente de acessórios de soldadura de traseira “normalizados”:
R: Este é também um equívoco, uma vez que as flanges estão disponíveis em A105 e A105 N, onde N significa normalizado.
No entanto, não existe tal coisa como A234WPBN. fabricantes normalizam seus acessórios de soldadura de traseira foi considerado que o processo de tratamento térmico normalizado foi feito, Especificamente para os cotovelos e tees
O cliente que precise de acessórios de soldadura por extrusão “normalizados” deve solicitar acessórios WPL6 que sejam de elevado rendimento e sejam normalizados como procedimento padrão.

P: O cliente esqueceu-se de mencionar o horário dos canos:
R: Os acessórios de soldadura de traseira são vendidos por tamanho do tubo, mas deve ser especificado o calendário do tubo para que o ID do acessório coincida com o ID do tubo.Vamos assumir que uma parede padrão é solicitada.

Q. O cliente esquece-se de mencionar a ligação de soldadura de traseira soldada ou sem costura:
Os acessórios de soldadura de traseira estão disponíveis em configuração soldada e sem costura.
Os acessórios de tubulação sem costura NÃO são comuns em tamanhos maiores que 12 ′′. Os acessórios de tubulação soldados são feitos de aço carbono ou aço inoxidável soldado ERW.Estão disponíveis em tamanhos de 1⁄2 ′′ a 72 ′′ e são mais acessíveis do que os acessórios sem costura.

P: O que significa raio curto (SR) ou raio longo (LR)?
R: Você frequentemente ouvirá o cotovelo SR45 ou o cotovelo LR45. O 45 ou 90 refere-se ao ângulo da curva para a montagem de buttweld para mudar a direção do fluxo.
Um cotovelo de raio longo (LR 90 Cotovelo ou LR 45 cotovelo) terá uma curvatura de tubo que será 1,5 vezes o tamanho do tubo.
Um cotovelo de raio curto (SR45 ou SR90) tem uma curvatura do tubo igual ao tamanho do encaixe, então um 6 ′′ SR 45 tem um raio de curvatura de 6 ′′ tamanho nominal do tubo.

P: O que é um encaixe de tubo de cotovelo 3R ou 3D?
R: Em primeiro lugar, os termos 3R ou 3D são usados como sinônimos. Um cotovelo de soldadura 3R tem um raio de curvatura que é 3 vezes o tamanho nominal do tubo. Um cotovelo 3R é igual a 3D Cotovelos
