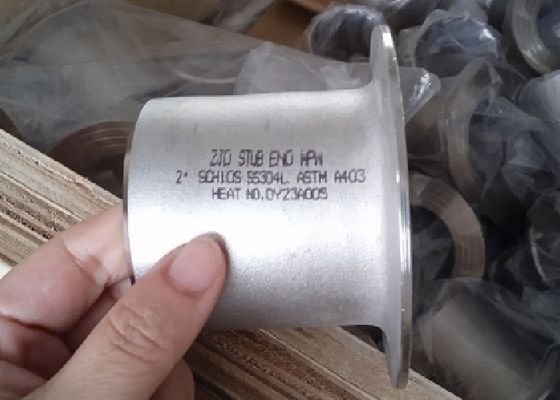

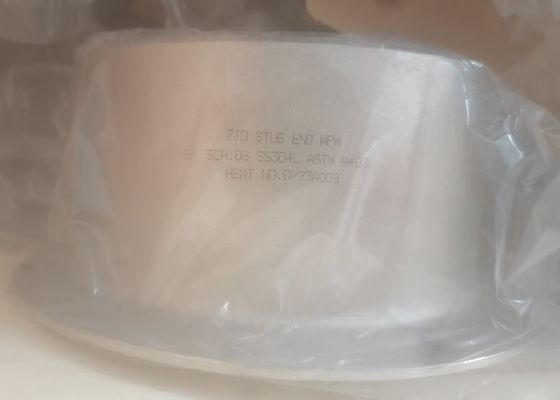

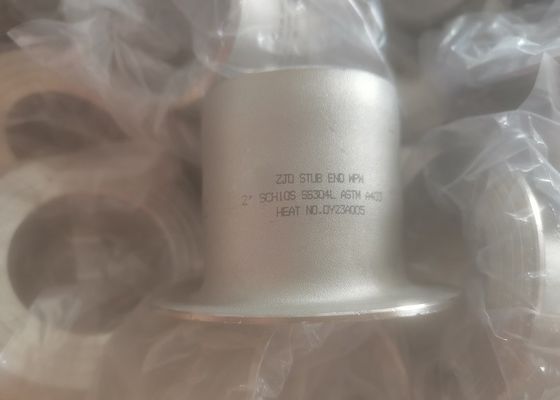

ANSI tipo curto de tubos de aço inoxidável Fitting stub termina com ANSI B16.9

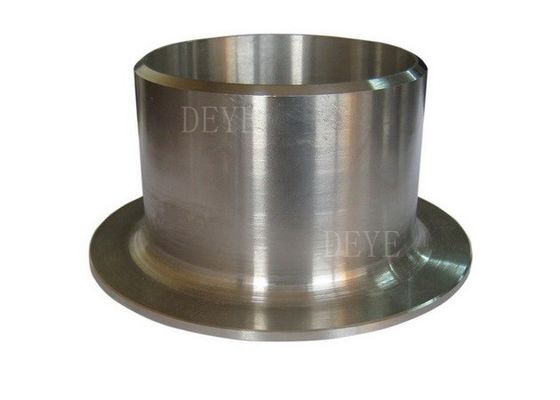

Fim do bloco: A extremidade de estribo da articulação do tornozelo é um equipamento que é usado para substituir flanges soldadas quando o suporte de uma flanges de apoio rotativa é necessário.

E pode ser fornecido em dimensão ANSI padrão e não padrão que é usado para conectar tubos de diâmetro diferente.

As terminações de estupefacientes são oferecidas de três formas diferentes, tipo A, B e C.

O tipo mais comum é o tipo A: a extremidade do estribo do tipo A é usada para a flange padrão da articulação do tornozelo.Além disso,A parte interna é quadrada, com uma face dentada.

Informações/especificações do produto:

Tecnologia/ Fichas de dados técnicos

Lista de espessura dos acessórios de tubulação ANSI B16.9

Unidade: mm

Dimensões dos redutores

O aço inoxidável é a abreviação para aço inoxidável e resistente a ácidos.;E o grau de aço que é resistente a corrosão de meios de corrosão química (como ácido, álcali, sal, etc.) corrosão é chamado de aço resistente a ácidos.O material mais utilizado é o SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

As especificações pormenorizadas do material são as seguintes.

Resistência à tração: ≥ 485 Mpa (70 KSI)

Força de potência: ≥ 170Mpa (25KSPI)

Elongação ≥ 40%

316/316L (UNS S31600/S31603)

Composição química%

Resistência à tração: ≥ 485 Mpa (70 KSI)

Força de potência: ≥ 170Mpa (25KSPI)

Elongação ≥ 40%

SAF2205 (UNS31803)

Composição química

Performance mecânica

SAF2507 ((UNS32750)

Composição química

Performance mecânica

Processo de produção

1Material-prima Recepção e corte

2Identificação do material

3- Algodres, reductores, tampas, extremos de tubos, tipos de acessórios de tubulação

4Processo de encaixe de material (cotovelos soldados)

5Tratamento térmico de tubulações SS

6- Disparar e limpar

7Verificação de superfície.

8Depois de polido.

9. Tubos de aço inoxidável

Aplicação/Utilização

Indústria do petróleo e do gás natural, perfuração, indústria química, indústria eléctrica, construção naval, equipamento e oleodutos para fertilizantes, estruturaspetroquímico, indústria farmacêutica, etc.

FAQ/ Perguntas e respostas dos clientes

Q:O cliente pediu acessórios de soldadura de traseira no A105:
A: O material mais comum de encaixe de soldadura por botões de aço carbono é o A234WPB. É equivalente às flanges A105, no entanto, não existe um encaixe de soldadura por botões A105 ou A106.Os acessórios A234WPB são feitos de A106GR.B tubos. A105 é um material de barra forjada para ser acessórios de alta pressão ou flange

QRequisitos do cliente “Normalizados”
A:Este também é um equívoco, uma vez que as flanges estão disponíveis em A105 e A105 N, onde N significa normalizado.
No entanto, não existe tal coisa como A234WPBN. fabricantes normalizam seus acessórios de soldadura de traseira foi considerado que o processo de tratamento térmico normalizado foi feito, Especificamente para os cotovelos e tees
O cliente que precise de acessórios de soldadura por extrusão “normalizados” deve solicitar acessórios WPL6 que sejam de elevado rendimento e sejam normalizados como procedimento padrão.

P:O cliente esqueceu-se de mencionar o horário do tubo:
A:Os acessórios de fundição por extrusão são vendidos por tamanho do tubo, mas deve especificar-se um esquema de tubulação para que o ID do acessório corresponda ao ID do tubo.Vamos assumir que uma parede padrão é solicitada.

P:O cliente esquece-se de mencionar a soldagem por extrusão ou a soldagem sem costura:
A:Os acessórios de soldadura de traseira estão disponíveis em configuração soldada e sem costura.
Os acessórios de tubulação sem costura NÃO são comuns em tamanhos maiores que 12 ′′. Os acessórios de tubulação soldados são feitos de aço carbono ou aço inoxidável soldado ERW.Estão disponíveis em tamanhos de 1⁄2 ′′ a 72 ′′ e são mais acessíveis do que os acessórios sem costura.

P:O que significa raio curto (SR) ou longo (LR)?
A:O 45 ou 90 refere-se ao ângulo da curvatura para o ajuste de buttweld para mudar a direção do fluxo.
Um cotovelo de raio longo (LR 90 Cotovelo ou LR 45 cotovelo) terá uma curvatura de tubo que será 1,5 vezes o tamanho do tubo.

Um cotovelo de raio curto (SR45 ou SR90) tem uma curvatura do tubo igual ao tamanho do encaixe, então um 6 ′′ SR 45 tem um raio de curvatura de 6 ′′ tamanho nominal do tubo.

P:O que é um encaixe de tubo de cotovelo 3R ou 3D?
A:Em primeiro lugar, os termos 3R ou 3D são usados como sinônimos. Um cotovelo de soldadura 3R tem um raio de flexão que é 3 vezes o tamanho nominal do tubo. Um cotovelo 3R é igual a cotovelos 3D
