SS304 316 Acessórios de tubos de aço inoxidável

EN1092-1 TÍPICO 35 ENDES DE COLA DO TIBO

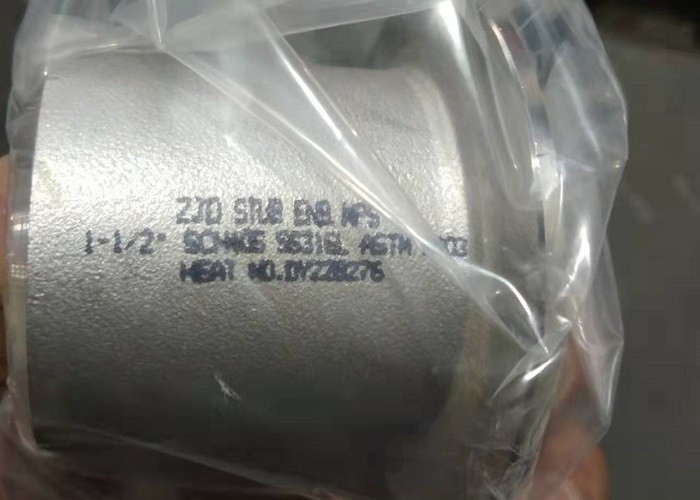

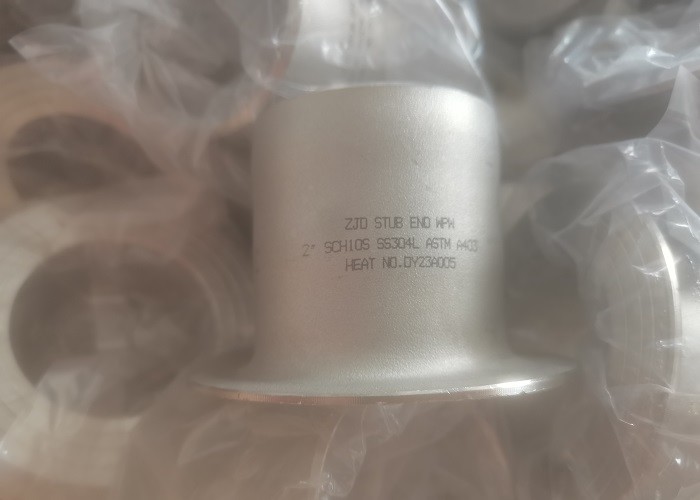

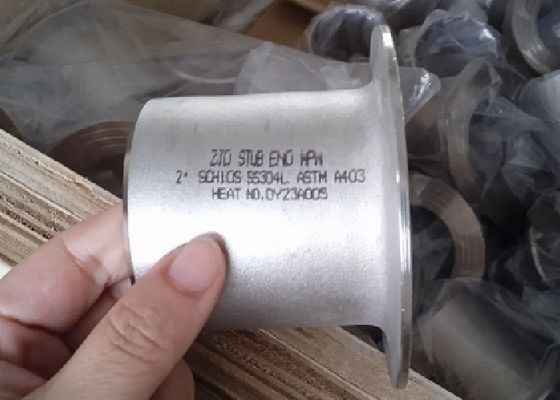

A extremidade de estribo da articulação do tornozelo é um equipamento que é usado para substituir flanges soldadas quando o suporte de uma flanges de apoio rotativa é necessário.E pode ser fornecido em dimensões ANSI/DIN padrão e não padrão que são utilizadas para conectar tubos de diferentes diâmetros. As extremidades dos tubos são geralmente fabricadas de duas maneiras, Tipo A e Tipo B. Estão disponíveis em dois comprimentos padrão, longo (ANSI) ou padrão curto (MSS).Os programas de estudo de 5 e 10 são geralmente oferecidos em comprimentos curtos.Os produtos da tabela 40 são fornecidos em comprimentos curtos ou longos.

Informações/especificações do produto:

Características

Fim de estribo: O fim de estribo da articulação do tornozelo é um equipamento que é usado para substituir flanges soldadas quando o suporte de uma flanges de apoio rotativa é necessário.E pode ser fornecido em dimensão ANSI padrão e não padrão que é usado para conectar tubos de diâmetro diferenteOs tipos de endereço são oferecidos de três maneiras diferentes, tipo A, B e C.

Tipo A: A extremidade do estribo do tipo A é usada para a flange comum padrão do tornozelo.o raio de canto externo da lata do tipo A recebe a flange da articulação do tornozeloO canto interno é quadrado.

Tipo B A ponta do tipo B é usada para deslizamento padrão em flanges como flanges de volta.O raio do canto externo do tipo B é suficientemente pequeno para receber a flange de deslizamento que pode ser utilizada como flange de reserva.O canto interno é quadrado.

A extremidade do tipo C pode ser usada para flange de articulação do tornozelo padrão e flange de deslizamento.o raio pode ser feito fechado a um quadradoA espessura do torno é de 75% da parede do tubo. O tipo C é muito curto o suficiente para acomodar qualquer flange de reserva. A junção do torno no tipo C é lisa e não é máquina.

Tecnologia/ Fichas de dados técnicos

Lista de espessura dos acessórios de tubulação ANSI B16.9

Unidade: mm

Dimensões dos redutores

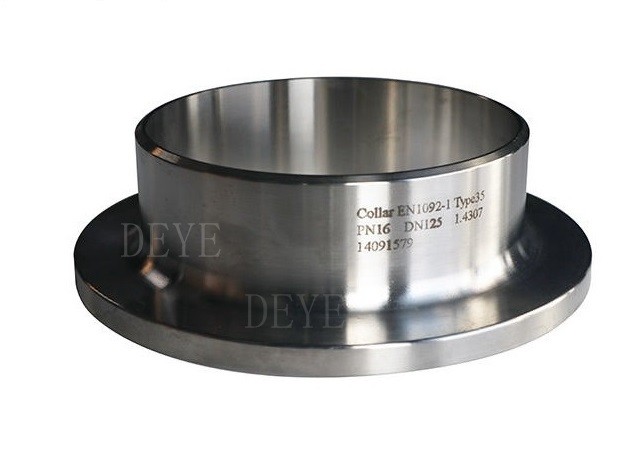

Endes de cotovelo Colar DIN EN1092-1

O aço inoxidável é a abreviação para aço inoxidável e resistente a ácidos.;E o grau de aço que é resistente a corrosão de meios de corrosão química (como ácido, álcali, sal, etc.) corrosão é chamado de aço resistente a ácidos.O material mais utilizado é o SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Processo de produção

Aplicação/Utilização

Indústria do petróleo e do gás natural, perfuração, indústria química, indústria eléctrica, construção naval, equipamento e oleodutos para fertilizantes, estruturaspetroquímico, indústria farmacêutica, etc.

FAQ/ Perguntas e respostas dos clientes

Q:O cliente pediu acessórios de soldadura de traseira no A105:
A: O material mais comum de encaixe de soldadura por botões de aço carbono é o A234WPB. É equivalente às flanges A105, no entanto, não existe um encaixe de soldadura por botões A105 ou A106.Os acessórios A234WPB são feitos de A106GR.B tubos. A105 é um material de barra forjada para ser acessórios de alta pressão ou flange

QRequisitos do cliente “Normalizados”
A:Este também é um equívoco, uma vez que as flanges estão disponíveis em A105 e A105 N, onde N significa normalizado.
No entanto, não existe tal coisa como A234WPBN. fabricantes normalizam seus acessórios de soldadura de traseira foi considerado que o processo de tratamento térmico normalizado foi feito, Especificamente para os cotovelos e tees
O cliente que precise de acessórios de soldadura por extrusão “normalizados” deve solicitar acessórios WPL6 que sejam de elevado rendimento e sejam normalizados como procedimento padrão.

P:O cliente esqueceu-se de mencionar o horário do tubo:
A:Os acessórios de fundição por extrusão são vendidos por tamanho do tubo, mas deve especificar-se um esquema de tubulação para que o ID do acessório corresponda ao ID do tubo.Vamos assumir que uma parede padrão é solicitada.

P:O cliente esquece-se de mencionar a soldagem por extrusão ou a soldagem sem costura:
A:Os acessórios de soldadura de traseira estão disponíveis em configuração soldada e sem costura.
Os acessórios de tubulação sem costura NÃO são comuns em tamanhos maiores que 12 ′′. Os acessórios de tubulação soldados são feitos de aço carbono ou aço inoxidável soldado ERW.Estão disponíveis em tamanhos de 1⁄2 ′′ a 72 ′′ e são mais acessíveis do que os acessórios sem costura.

P:O que significa raio curto (SR) ou longo (LR)?
A:O 45 ou 90 refere-se ao ângulo da curvatura para o ajuste de buttweld para mudar a direção do fluxo.
Um cotovelo de raio longo (LR 90 Cotovelo ou LR 45 cotovelo) terá uma curvatura de tubo que será 1,5 vezes o tamanho do tubo.

Um cotovelo de raio curto (SR45 ou SR90) tem uma curvatura do tubo igual ao tamanho do encaixe, então um 6 ′′ SR 45 tem um raio de curvatura de 6 ′′ tamanho nominal do tubo.

P:O que é um encaixe de tubo de cotovelo 3R ou 3D?
A:Em primeiro lugar, os termos 3R ou 3D são usados como sinônimos. Um cotovelo de soldadura 3R tem um raio de flexão que é 3 vezes o tamanho nominal do tubo. Um cotovelo 3R é igual a cotovelos 3D
