Tubos de aço inoxidável SS304 soldados e polidos para a indústria alimentar

Breve Introdução

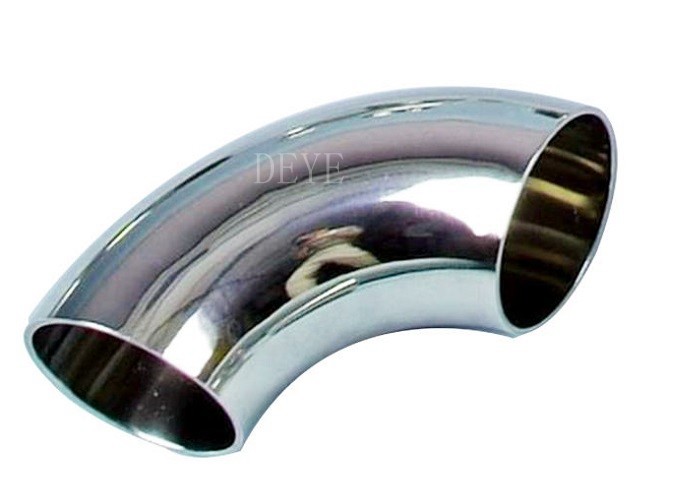

A borda polida de aço inoxidável:Os acessórios de tubos de aço polidos terão uma aparência muito lisa, tornando mais fácil de limpar e manter, e a superfície dos acessórios de tubos de aço polidos formará um filme protetor invisível,que pode evitar a corrosão e a escamação na superfície do tubo. A vida útil global será mais longa do que a do tubo 304/316 não polido. Após o polimento, o produto tem boa estabilidade,enquanto os produtos sem polimento tornam-se mais ásperos e mais propensos ao desgaste.

Informações/especificações do produto:

Características

• Os acessórios de soldadura de traseira são acessórios de tubulação utilizados para alterar o percurso de uma tubulação (cotovelos), reduzir/aumentar o tamanho do buraco da tubulação (redutores), ramificar (tiras, cruz) ou cegar uma tubulação (capuz de soldadura de traseira)
• Os acessórios de soldadura de traseira estão disponíveis em múltiplas formas (cotovelos, tees, redutores, cruzes, tampas, extremidades de toalhas), graus de material (carboneto, carbono de alto rendimento, liga baixa, inoxidável, duplex e ligas de níquel),
e dimensões (de 2 a 24 polegadas sem costura ou soldadas, de 26" a 72" soldadas).
• As principais especificações para os acessórios de fundição são a ASME B16.9 (acessórios de carbono e liga) e a MSS SP 43 (que integra a ASME B16.9 para acessórios de acero inoxidável, duplex e liga de níquel BW).
• os acessórios para tubos de soldadura a cauda são vendidos como SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• Os acessórios de soldadura por extrusão soldados são mais comuns no aço inoxidável devido à vantagem de custo.
• Os materiais comuns para os acessórios de soldadura por barril são A234 WPB, aço carbono de alto rendimento, aço inoxidável 304 e 316 e ligas de níquel.
• Os acessórios de tubulação soldados em aço carbono e aço inoxidável são os componentes de ligação que possibilitam a montagem de válvulas, tubulações e equipamentos no sistema de tubulação.

Tecnologia/ Fichas de dados técnicos

Lista de espessura dos acessórios de tubulação ANSI B16.9

Unidade: mm

Quadro 1 Dimensões dos cotovelos de raio longo

NOTA GENERAL: Todas as dimensões são em milímetros.

Tabela 2 Dimensões do cotovelo redutor de raio longo

Tabela 3 Dimensões de raio longo Retorna Tabela 4 Dimensões de cotovelos de raio curto

Tabela 5 Dimensões do raio curto 180-grados retorna Tabela 6 Dimensões do cotovelo 3D

Aplicação/Utilização

Os acessórios de tubulação são amplamente demandados para qualquer sistema de tubulação e canalização utilizado em aplicações industriais e comerciais.Os acessórios permitem que as tubulações sejam ligadas ou instaladas no local adequado e terminadas ou fechadas, se necessário.Os acessórios estão disponíveis em várias formas e tamanhos. Eles podem ser caros, exigem tempo e diferentes materiais e ferramentas para instalar. Eles são uma parte essencial dos sistemas de tubulação e canalização.Há milhares de acessórios especializados fabricadosCada tipo de tubo ou tubo requer o seu próprio tipo de instalação, mas geralmente todos os acessórios de tubos compartilham algumas características comuns.

Processo de produção

1Material-prima Recepção e corte

2Identificação do material

3- Algodres, reductores, tampas, extremos de tubos, tipos de acessórios de tubulação

4Processo de encaixe de material (cotovelos soldados)

5Tratamento térmico de tubulações SS

6- Disparar e limpar

7Verificação de superfície.

8Depois de polido.

9. Tubos de aço inoxidável

Aplicação/Utilização

Indústria do petróleo e do gás natural, perfuração, indústria química, indústria eléctrica, construção naval, equipamento e oleodutos para fertilizantes, estruturaspetroquímico, indústria farmacêutica, etc.

FAQ/ Perguntas e respostas dos clientes

Q:O cliente pediu acessórios de soldadura de traseira no A105:
A: O material mais comum de encaixe de soldadura por botões de aço carbono é o A234WPB. É equivalente às flanges A105, no entanto, não existe um encaixe de soldadura por botões A105 ou A106.Os acessórios A234WPB são feitos de A106GR.B tubos. A105 é um material de barra forjada para ser acessórios de alta pressão ou flange

QRequisitos do cliente “Normalizados”
A:Este também é um equívoco, uma vez que as flanges estão disponíveis em A105 e A105 N, onde N significa normalizado.
No entanto, não existe tal coisa como A234WPBN. fabricantes normalizam seus acessórios de soldadura de traseira foi considerado que o processo de tratamento térmico normalizado foi feito, Especificamente para os cotovelos e tees
O cliente que precise de acessórios de soldadura por extrusão “normalizados” deve solicitar acessórios WPL6 que sejam de elevado rendimento e sejam normalizados como procedimento padrão.

P:O cliente esqueceu-se de mencionar o horário do tubo:
A:Os acessórios de fundição por extrusão são vendidos por tamanho do tubo, mas deve especificar-se um esquema de tubulação para que o ID do acessório corresponda ao ID do tubo.Vamos assumir que uma parede padrão é solicitada.

P:O cliente esquece-se de mencionar a soldagem por extrusão ou a soldagem sem costura:
A:Os acessórios de soldadura de traseira estão disponíveis em configuração soldada e sem costura.
Os acessórios de tubulação sem costura NÃO são comuns em tamanhos maiores que 12 ′′. Os acessórios de tubulação soldados são feitos de aço carbono ou aço inoxidável soldado ERW.Estão disponíveis em tamanhos de 1⁄2 ′′ a 72 ′′ e são mais acessíveis do que os acessórios sem costura.

P:O que significa raio curto (SR) ou longo (LR)?
A:O 45 ou 90 refere-se ao ângulo da curvatura para o ajuste de buttweld para mudar a direção do fluxo.
Um cotovelo de raio longo (LR 90 Cotovelo ou LR 45 cotovelo) terá uma curvatura de tubo que será 1,5 vezes o tamanho do tubo.

Um cotovelo de raio curto (SR45 ou SR90) tem uma curvatura do tubo igual ao tamanho do encaixe, então um 6 ′′ SR 45 tem um raio de curvatura de 6 ′′ tamanho nominal do tubo.

P:O que é um encaixe de tubo de cotovelo 3R ou 3D?
A:Em primeiro lugar, os termos 3R ou 3D são usados como sinônimos. Um cotovelo de soldadura 3R tem um raio de flexão que é 3 vezes o tamanho nominal do tubo. Um cotovelo 3R é igual a cotovelos 3D
