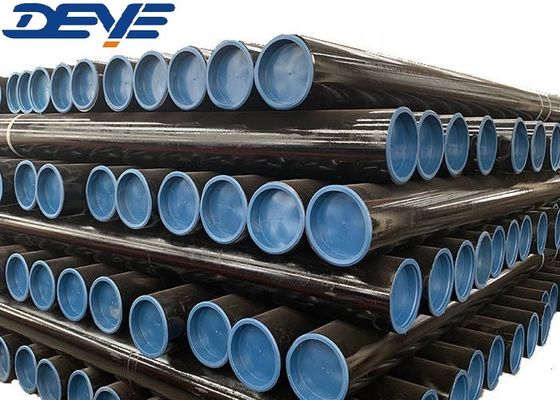

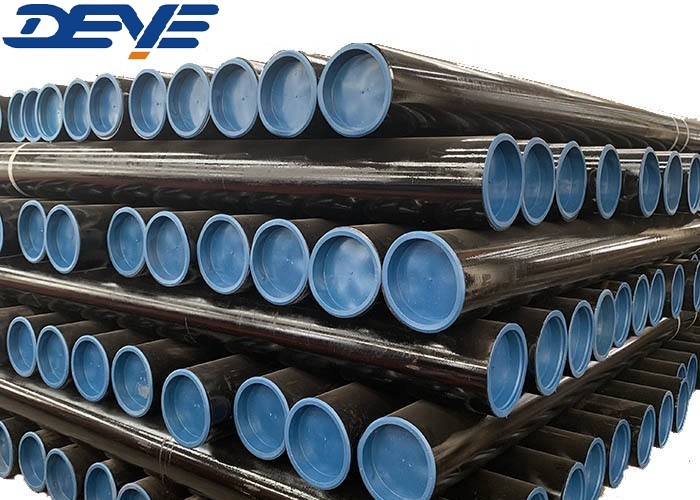

API A53 A106 CS Tubos sem costura para a indústria petrolífera

API A53 A106 CS Tubos sem costura para a indústria petrolífera

O tubo ASTM A106 de grau B (ASME SA106 Pipe) é um tubo de aço de carbono sem costura amplamente utilizado em diferentes indústrias como transmissão de fluidos.
Serviços de alta temperatura.A especificação ASTM A106 de grau B abrange tubos de aço carbono sem costura para serviços de alta temperatura.
em NPS 1-8 a NPS 48 inclusive, com espessura nominal (média) da parede conforme indicado na ANSI B36.10Todos os tubos referidos na norma ASTM A106 são:
adequado para dobra, solda e outras operações de formação.

Diferença entre ASTM A106 e ASTM A53

Tanto o A106 quanto o A53 são tubos de aço carbono com amplas aplicações.As principais diferenças que diferenciam o material dos tubos A106 dos tubos A53 são indicadas no quadro seguinte.

Informações sobre o produto/Descrição do produto/Informações básicas/Especificações

Tecnologia/Fichas de dados técnicos

Lista de espessura para tubos sem costura conforme ANSI B36.10

Unidade: MM

Projeto de dimensão

OD... Diâmetro externo

Identificação... Diâmetro interno

Espessura da parede

L... comprimento

Se for exigida uma espessura mínima da parede, só são permitidas variações no lado positivo

Fim de soldadura das nádegas

ANSI / ASME B16.25-2007

Fig. 4 Detalhes do bisel de solda para a passagem da raiz do GTAW [WT > 3 mm (0,12 polegadas) a 10 mm (0,38 polegadas), incluindo]

NOTA GERAL:

a) Esta especificação aplica-se à soldadura por arco de tungsténio a gás (GTAW) da passagem da raiz onde a espessura nominal é superior a 3 mm

b) As dimensões lineares são em milímetros com os valores de polegadas entre parênteses.

Requisito de retidão

Para aplicações especiais, os tubos e tubulações Tandard são fornecidos endireitados para o olho.

o desvio admissível da linha reta pode ser acordado entre o comprador e o tubo

o fabricante; o desvio máximo admissível da linha reta relacionado

Para o comprimento da medição L, deve ser indicado, por exemplo, 1 mm/1000 mm.

Excentricidade

E é metade da diferença entre maior e menor

Valores da espessura da parede (WT) numa secção transversal.

Em mm:

No entanto, a excentricidade é expressa como uma percentagem da espessura média da parede desta seção transversal

Diâmetro médio interior e exterior

D0 é a média aritmética entre o menor e o maior diâmetro do tubo em qualquer tubo ou tubo

Se for exigida uma espessura mínima da parede, só são permitidas variações no lado positivo.

Oval

O é a diferença entre o maior e menor diâmetro em qualquer circunferência de um tubo

Em percentagem do diâmetro médio, é:

A ovalidade não deve ser confundida com a excentricidade.

PROCESSO DE MANUFACTURAÇÃO DE TUBOS sem costura

Os tubos sem costura de aço suave de 1/8 a 24 polegadas são fabricados com o

o chamado processo de moagem por enxaguante ou o processo de extrusão (usado para diâmetros menores),

Considerando que o processo de moagem por mandril é utilizado para diâmetros maiores.

Aplicação/Utilização

Os tubos de aço sem costura são utilizados para diferentes aplicações na indústria do petróleo e do gás:

•operações a montante (tubos OCTG)

•Midstream (transmissão e distribuição de fluidos, como óleo, gás, vapor, ácidos, lodos)

•downstream (tubos de processo para refinar petróleo e gás em produtos derivados)

•aplicações gerais de encanamento para serviços públicos

FAQ: Perguntas e respostas

P: Qual é a diferença entre tubos sem costura e tubos sem costura?

A:Os tubos de aço sem costura não devem ser confundidos com tubos sem costura.A palavra pipe aplica-se a qualquer tubo utilizado para transportar fluidosConsiderando que a expressão "tubo" refere-se às secções tubulares (de várias formas, redondas, ovais, quadradas) utilizadas para aplicações estruturais/mecânicas, sistemas de instrumentação,e construção de equipamentos sob pressão como caldeiras, trocadores de calor e superqueimadores.

Q: Qual é a tolerância dos tubos sem costura

A:Tolerância de dimensões para o tubo sem costura API 5L /A106GR.B.

1Para diâmetros exteriores inferiores a 2 3/8 polegadas (60,3 mm), a tolerância de diâmetro do corpo do tubo é +/- 0,5 mm.024 mm).

2. Para OD igual ou superior a 2 3/8 polegadas (60,3) a 24 polegadas (610 mm), (tolerância de diâmetro) para o corpo do tubo é +/- 0,0075D, extremidade do tubo +/- 0,005D, mas máximo a +/-1,6 mm (0,063 mm);

Tolerância de arredondamento para o corpo do tubo ≤ 0,015D, para a extremidade do tubo ≤ 0,01D.

(Em caso de acordo com o fabricante e o cliente, podem ser aplicadas tolerâncias mais rigorosas)

3Para a espessura da parede

"Fusão" superior a 1 kHz;

Para tubos de aço sem costura API 5L de espessura de 4 mm a 10 mm (0,394 polegadas), +0, 150 t, -0,125 t;

Para tubos sem costura API de espessura de 10 mm a 25 mm (0,984 polegadas), +/- 0,125 t;

Espessura da parede ≥ 25 mm, +3,7 mm ou +0,1 t (se superior) e -3,0 mm (0,120 in) ou -0,1 t (se superior).

t para espessura,

4Para a retidão, máximo para o comprimento total, tolerância máxima de 0,15% do comprimento.

5A retidão, o desvio máximo para a extremidade do tubo, deve ser ≤ 0,3 mm/m.

6• comprimento +/- 200 mm para o género, +/- 25,4 mm para o género especial.
