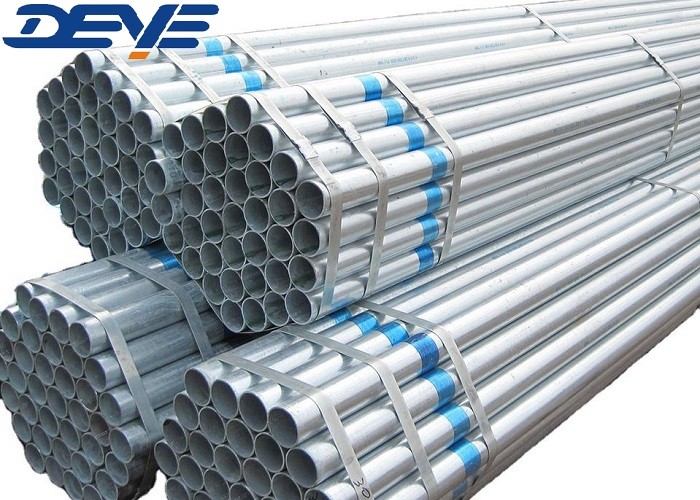

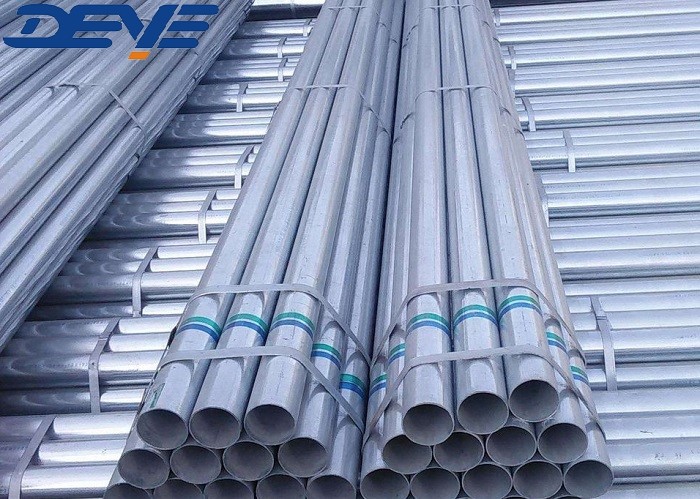

Tubos de aço galvanizados revestidos com zinco de 5m-14m

Tubos galvanizados sem costura revestidos de zinco

Os tubos galvanizados são tubos de aço que foram mergulhados ou ionizados com um revestimento protetor de zinco para evitar corrosão e ferrugem.
Os tubos galvanizados eram comumente instalados em casas construídas.

O tubo galvanizado é usado principalmente para transportar água para abastecer edifícios domésticos e comerciais; ele também pode servir como estrutura de andaimes por causa de sua prevenção de ferrugem.Os tubos galvanizados são usados para inúmeras aplicações ao ar livre e industriais devido à capacidade do material de proteger contra a corrosão e o sal.

Informações sobre o produto/Descrição do produto/Informações básicas/Especificações

Tecnologia/Fichas de dados técnicos

Lista de espessura para tubos conforme ANSI B36.10

Unidade: MM

Projeto de dimensão

OD... Diâmetro externo

Identificação... Diâmetro interno

Espessura da parede

L... comprimento

Se for exigida uma espessura mínima da parede, só são permitidas variações no lado positivo

Fim de soldadura das nádegas

ANSI / ASME B16.25-2007

Fig. 4 Detalhes do bisel de solda para a passagem da raiz do GTAW [WT > 3 mm (0,12 polegadas) a 10 mm (0,38 polegadas), incluindo]

NOTA GERAL:

a) Esta especificação aplica-se à soldadura por arco de tungsténio a gás (GTAW) da passagem da raiz onde a espessura nominal é superior a 3 mm

b) As dimensões lineares são em milímetros com os valores de polegadas entre parênteses.

Requisito de retidão

Para aplicações especiais, os tubos e tubulações Tandard são fornecidos endireitados para o olho.

o desvio admissível da linha reta pode ser acordado entre o comprador e o tubo

o fabricante; o desvio máximo admissível da linha reta relacionado

Para o comprimento da medição L, deve ser indicado, por exemplo, 1 mm/1000 mm.

Excentricidade

E é metade da diferença entre maior e menor

Valores da espessura da parede (WT) numa secção transversal.

Em mm:

No entanto, a excentricidade é expressa como uma percentagem da espessura média da parede desta seção transversal

Diâmetro médio interior e exterior

D0 é a média aritmética entre o menor e o maior diâmetro do tubo em qualquer tubo ou tubo

Se for exigida uma espessura mínima da parede, só são permitidas variações no lado positivo.

Oval

O é a diferença entre o maior e menor diâmetro em qualquer circunferência de um tubo

Em percentagem do diâmetro médio, é:

A ovalidade não deve ser confundida com a excentricidade.

Processo de fabrico de tubos soldados

Aplicação/Utilização

Este tubo de aço galvanizado é usado para uma ampla variedade de aplicações que exigem proteção avançada contra corrosão,
Por exemplo, ao ar livre perto do mar, tubos de irrigação, tubos de água e aplicações elétricas.

FAQ: Perguntas e respostas

P: Qual é a diferença entre tubos sem costura e tubos sem costura?

A:Os tubos de aço sem costura não devem ser confundidos com tubos sem costura.A palavra pipe aplica-se a qualquer tubo utilizado para transportar fluidosConsiderando que a expressão "tubo" refere-se às secções tubulares (de várias formas, redondas, ovais, quadradas) utilizadas para aplicações estruturais/mecânicas, sistemas de instrumentação,e construção de equipamentos sob pressão como caldeiras, trocadores de calor e superqueimadores.

Q: Qual é a tolerância dos tubos sem costura

A:Tolerância de dimensões para o tubo sem costura API 5L /A106GR.B.

1Para diâmetros exteriores inferiores a 2 3/8 polegadas (60,3 mm), a tolerância de diâmetro do corpo do tubo é +/- 0,5 mm.024 mm).

2. Para OD igual ou superior a 2 3/8 polegadas (60,3) a 24 polegadas (610 mm), (tolerância de diâmetro) para o corpo do tubo é +/- 0,0075D, extremidade do tubo +/- 0,005D, mas máximo a +/-1,6 mm (0,063 mm);

Tolerância de arredondamento para o corpo do tubo ≤ 0,015D, para a extremidade do tubo ≤ 0,01D.

(Em caso de acordo com o fabricante e o cliente, podem ser aplicadas tolerâncias mais rigorosas)

3Para a espessura da parede

"Fusão" superior a 1 kHz;

Para tubos de aço sem costura API 5L de espessura de 4 mm a 10 mm (0,394 polegadas), +0, 150 t, -0,125 t;

Para tubos sem costura API de espessura de 10 mm a 25 mm (0,984 polegadas), +/- 0,125 t;

Espessura da parede ≥ 25 mm, +3,7 mm ou +0,1 t (se superior) e -3,0 mm (0,120 in) ou -0,1 t (se superior).

t para espessura,

4Para a retidão, máximo para o comprimento total, tolerância máxima de 0,15% do comprimento.

5A retidão, o desvio máximo para a extremidade do tubo, deve ser ≤ 0,3 mm/m.

6• comprimento +/- 200 mm para o género, +/- 25,4 mm para o género especial.
