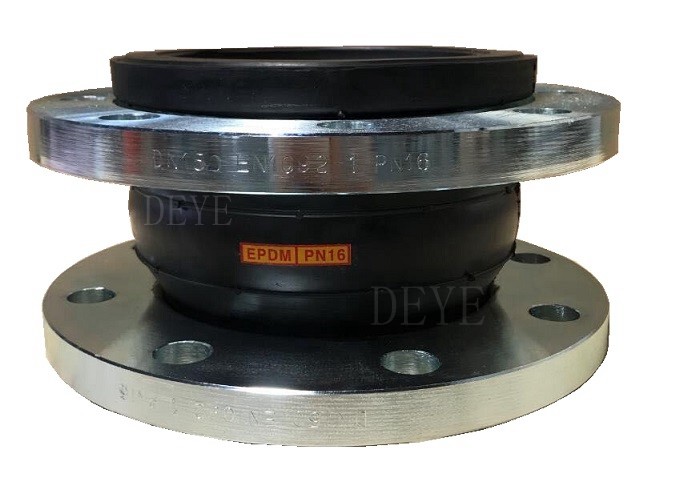

EPDM NBR PTFE juntas de expansão de borracha com PN10 PN16 Cl150

  • EPDM NBR PTFE Rubber Expansion Joints With PN10 PN16 Cl150
Lugar de origem China
Marca DEYE
Certificação ISO9001:2015 PED
Número do modelo DY-RJ-U02
Document Product Brochure PDF
Quantidade de ordem mínima 10pcs
Preço USD2-USD25 each
Detalhes da embalagem a caixa box+ exerce casos de madeira ou páletes de carton+
Tempo de entrega 20 dias para a ordem usual, 7 dias para artigos armazenados
Termos de pagamento T/T, L/C, D/P
Habilidade da fonte 1000pcs um mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipos Tipo de esfera única, tipo de esfera dupla, tipo de esfera dupla, tipo de esfera dupla, tipo de aces Material de borracha EPDM, NBR, BUNA, Neoprene, VITON, PTFE, Hypalon
Tipo da flange HDG, elétrico, galvanizado, revestido de zinco, aço inoxidável Classificação PN10 PN16 PN25 CL150LBS 150#
Tamanho 2 " (DN50MM) - 144" ((DN3600MM)
Destacar

Partes e acessórios para máquinas e aparelhos de construção

,

Junções de expansão de borracha NBR

,

PN16 epdm articulação de expansão
Deixe um recado
Descrição de produto

EPDM NBR PTFE juntas de expansão de borracha com PN10 PN16 Cl150

Uma articulação de expansão de borracha é uma unidade flexível fabricada a partir de elastômeros naturais ou sintéticos ou PTFE e, se necessário, é adicionado um reforço da junta (aço, nylon ou aramida).As juntas de expansão de borracha são a solução perfeita para sistemas de tubulação para absorver os movimentos, vibrações ou ruído, o que resulta num prolongamento significativo da vida útil dos canos e dos equipamentos ligados.

Material das principais peças sobressalentes

Cobertura EPDM, NBR, Hypalon, NR, PTFE
Reforço de tecido De fibras sintéticas
Tubos EPDM, NBR, Hypalon, NR, PTFE
Anéis de retenção Aço
Flanco Aço carbono, aço inoxidável, duplex SS


Área de fornecimento

Faixa de tamanho DN50-DN800


Intervalo de pressão

 PN10 PN16 PN25 para borracha
PN10, PN16, PN25, PN40, PN64, PN100, para o tipo de metal de fundo

Pressão de projeto

Pressão de Trabalho 10 16 25
Pressão de ruptura ((Bar) 30 48 55
Vazio ((mmHg) 400 650 750


Tecnologia/Fichas de dados técnicos

Junção de expansão de borracha de esfera única

EPDM NBR PTFE juntas de expansão de borracha com PN10 PN16 Cl150 0

Dimensão da junção de borracha PN16

Diâmetro nominal DN

Comprimento L ((mm)

　

Número de parafusos

n

 Diagnóstico de buracos na flange.

Dia. do círculo de parafusos

　

 Deslocamento axial (mm)

Deslocamento lateral

　

Ângulo de deflexão

　
(mm) (em) Estiramento CompRescisão
32 11/4 95 4 17.5 100 6 9 9 15°
40 O que fazer? 11/2 95 4 17.5 110 6 10 9 15°
50 2 105 4 17.5 125 7 10 10 15°
65 21/2 115 4 17.5 145 7 13 11 15°
80 3 135 130 8 17.5 160 8 15 12 15°
100 4 150 135 8 17.5 180 10 19 13 15°
125 5 165 160 8 17.5 210 12 19 14 15°
150 6 180 185 8 22 240 12 20 22 15°
200 8 190 200 8 22 295 16 25 22 15°
250 10 230 240 12 22 350 16 25 22 15°
300 12 245 260 12 22 400 16 25 22 15°
350 14 265 16 26 460 16 25 22 15°
400 16 265 16 26 515 16 25 22 15°
450 18 265 20 26 565 16 25 22 15°
500 20 265 20 30 620 16 25 22 15°
600 24 265 20 26 725 16 25 22 15°
700 28 260 24 30 810 16 25 22 10°
800 32 260 24 30 920 16 25 22 10- Não.
900 36 260 24 30 1020 16 25 22 10w
1000 40 260 28 30 1120 16 25 22 10°

Dimensão da junção de borracha 150LBS

Diâmetro nominal DN Comprimento L ((mm) b No. de
parafuso		 Diâmetro de buracos de flange Dia, do Círculo do Raio. Deslocamento axial Deslocamento lateral Ângulo de deflexão

mm
(mm) (in) L1 L2 　 　 　 　 estiramento Compressão 　 　
25 1 152 130 14 4 16 79.4 +9.5 13 ± 13 ± 15°
32 1 1/4 152 130 16 4 16 89 +9.5 13 ± 13 ± 15°
40 1-1/2 152 130 16 4 16 98.5 +9.5 - 13 ± 13 ± 15"
50 2 152 130 16 4 19 121 +9.5 13 ± 13 ± 15"
65 2-1/2 152 130 18 4 19 139.5 +9.5 - 13 ± 13 ± 15
80 3 152 130 18 4 19 153 +9.5 - 13 ± 13 ± 15°
100 4 152 130 18 8 19 190 +9.5 16 ± 13 ± 15°
125 5 152 130 20
22		 8 22.5 216 +9.5 - 16 anos. ± 13 ± 15°
150 6 152 130 8 22.5 242 +9.5 - 16 anos. ± 13 ± 15°
200 8 152 130 22 8 22.5 298 +9.5 - 16 anos. ± 13 ± 15°
250 10 203 130 24 12 25.5 362 +13 16 ± 19 ± 15°
300 12 203 130 24 12 25.5 432 +13 19 ± 19 ± 15°
350 14 203 200 26 12 28.5 476 +13 - 19 ± 19 ± 15°
400 16 203 200 28 16 28.5 540 +13 - 19 ± 19 ± 15°
450 18 203 200 30 16 32 578 +13 - 19 ± 19 ± 15°
500 20 203 200 30 20 32 634 +13 - 19 ± 19 ± 15°
600 24 254 260 32 20 35 749.5 +13 - 19 ± 19 ± 15°
800 32 254 260 36 24 30 920 +13 - 19 ± 19 ± 15°

Características

Absorver os movimentos axiais (extensão e compressão).
O movimento axial é a alteração do comprimento dimensional do fuligem em relação ao seu comprimento livre num
Direção paralela ao seu eixo longitudinal.

Absorve os movimentos laterais.
O movimento lateral é o deslocamento relativo de uma extremidade do fole para a outra em direção perpendicular ao seu eixo longitudinal.

Absorver os movimentos angulares e torsionais.
O movimento angular é o deslocamento rotacional do eixo longitudinal dos fuzis em direção a um ponto de rotação.
Uma das extremidades dos foles em relação à outra extremidade, sobre a linha do centro dos foles.

Reduza a vibração.
As juntas de expansão de borracha isolam ou reduzem as vibrações causadas pelo equipamento.
Os equipamentos são protegidos contra estes efeitos adversos.

Transmissão de som.
As juntas de expansão de borracha tendem a amortecer a transmissão do som devido à interface de borracha de aço das juntas e das flanges de acoplamento.

Manual e notas de instalação da articulação de borracha

1, A instalação de juntas de expansão deve ser em conformidade com os desenhos de construção de tubulação de expansão e instruções de instalação solicitadas
2, Instalar a junta de expansão do gasoduto deve ser aprox. para aumentar fixado pela orientação
A orientação e a fixação das configurações devem ser estritamente de acordo com os departamentos de projecto da informação técnica.O princípio da fixação de um apoio fixo, consulte "Guia de instalação de juntas de expansão de belos".
3, com uma junta de expansão de fuligem é formada com uma placa fina de aço inoxidável, por isso perdido em movimento, levantamento e soldagem deve ter cuidado para não bater o período, arranhão, arco,salpicamento de soldadura e outras razões para danos de fole
4, Deve ser removido antes da instalação e tubulação foles corpo estranho para garantir o movimento normal de foles
5, Em um fluxo de solicitações de mídia para a junta de expansão deve ser necessário instalar as setas de fluxo
6Para que os foles estejam em boas condições de funcionamento, não é possível instalar juntas de expansão na deformação, incluindo erro de instalação do tubo de transferência axial, lateral e de rotação
7, juntas de expansão instaladas, correndo no sistema antes de mover para remover todos pintados amarelo perder um parafuso fixo
8, Fibra de tecido articulação de expansão não está sujeita ao deslocamento de tração devido à instalação para a condução adequada da pré-compressão, o gasoduto não pode deflexão,deslocamento e extensão axial, deve notar-se que o anel flexível de protecção contra arranhões, instalado o mais rapidamente possível para desmontar a placa de apoio, de modo que em condições normais de funcionamento


Aplicação:

Óleo e gás, dessalinização, sistemas de arrefecimento, bombas, instalações químicas, aquecimento, ventilação
e ar condicionado, Construção naval, Aplicações offshore, Instalações de tratamento de água
Sistema sanitário de canalização de águas residuais, Sistemas de canalização de águas caldeiras e refrigeradas, Sistemas de refrigeração, Sistemas de produção de energia, Sistemas de fosfato, Água potável
