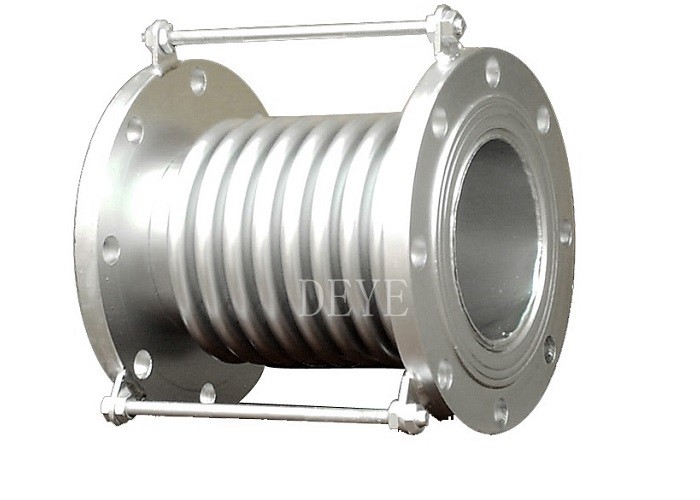

Juntas de expansão de galhos de metal SS com CL150 PN16 PN25

  • SS Metal Bellows Expansion Joints With CL150 PN16 PN25
Lugar de origem China
Marca DEYE
Certificação ISO9001:2015 PED
Número do modelo DY-RJ-U12
Document Product Brochure PDF
Quantidade de ordem mínima 10pcs
Preço USD2-USD25 each
Detalhes da embalagem a caixa box+ exerce casos de madeira ou páletes de carton+
Tempo de entrega 20 dias para a ordem usual, 7 dias para artigos armazenados
Termos de pagamento T/T, L/C, D/P
Habilidade da fonte 1000pcs um mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipos Tipo de esfera única, tipo de esfera dupla, tipo de esfera dupla, tipo de esfera dupla, tipo de aces Material de borracha EPDM, NBR, BUNA, Neoprene, VITON, PTFE, Hypalon
Tipo da flange HDG, elétrico, galvanizado, revestido de zinco, aço inoxidável Classificação PN10 PN16 PN25 CL150LBS 150#
Tamanho 2 " (DN50MM) - 144" ((DN3600MM)
Destacar

Fornos de expansão de foleiros metálicos

,

Fornos de expansão de fuzis SS

,

PN25 expansão da articulação inferior
Deixe um recado
Descrição de produto

SS METAL BELLOWS JUNTA DE EXPANSAÇÃO COM CL150 PN16 PN25

As juntas de expansão metálicas são elementos de compensação para a expansão térmica e o movimento relativo em tubulações, recipientes e máquinas.
Dependendo da aplicação, eles são compostos por um ou mais tubos ondulados de metal, conectores em ambas as extremidades e hastes de puxar.
Eles diferem com base em três tipos básicos de movimento: articulações de expansão axial, angular e lateral.
As articulações de expansão podem ser utilizadas para a produção de energia, indústria do papel, indústria química, tratamento de água, petróleo e gás natural.
independentemente do movimento térmico ou das vibrações no gasoduto.

Faixa de tamanho:

1-48

Grau de material do projeto:

Aço carbono: ST37, Q235, A105

Aço inoxidável austenítico: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Ligações de níquel: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,

Desenhos técnicos da articulação de expansão da massa/articulação de expansão metálica

Juntas de expansão de galhos de metal SS com CL150 PN16 PN25 0

Tipo 01 Dimensão

Tamanho Ripple Pressão de trabalho ((bar) Eficaz Max. - O quê? Comprimento fornecido ((mm)
10 16 25 10 16 25 Área OD
DN Quantidade Compensação axial ((mm) Força de compressão ((N/mm) (cm)2) (mm) Flanqueado Fim soldado
32 8 20 18 15 26 63 98 16 225 160 250 264 280
40 8 20 18 15 44 89 106 23 244 164 259 269 289
50 8 20 18 15 70 70 138 37 259 172 276 282 306
65 8 26 22 19 44 55 68 55 270 215 294 300 322
80 8 34 28 25 33 41 54 81 284 240 338 344 366
100 6 40 35 29 75 93 117 121 304 235 317 323 345
125 5 38 34 29 59 74 92 180 334 282 314 316 342
150 5 40 34 29 62 78 97 257 364 282 339 338 367
200 4 42 38 34 68 78 111 479 442 280 348 348 372
250 4 59 52 47 42 45 55 769 507 315 379 415 379
300 4 59 52 47 59 65 71 1105 562 366 427 466 467

Tipo 02 Dimensão

NPS Ripple Pressão de trabalho ((bar) Eficaz Max. - O quê? Comprimento fornecido ((mm)
10 16 25 10 16 25 Área Uma overdose.
DN Quantidade Compensação axial ((mm) Força de compressão ((N/mm) (cm)2) (mm) Flanqueado Fim soldado
32 16 41 36 31 14 32 47 16 225 224 291 316 321
40 16 41 36 31 22 45 55 23 244 230 304 319 334
50 16 41 36 31 35 35 70 37 259 240 342 347 372
65 12 38 34 29 32 40 50 55 270 260 334 340 362
80 10 49 43 38 21 26 33 81 284 270 368 374 390
100 10 64 57 49 40 50 63 121 304 305 381 387 409
125 9 66 58 50 36 45 56 180 334 382 386 388 414
150 8 64 54 46 51 59 65 257 364 356 399 402 427
200 6 59 53 48 52 58 78 479 442 340 402 402 426
250 6 87 79 71 35 39 47 769 507 393 459 493 399
300 6 87 79 71 37 41 45 1105 562 464 525 564 565

Em que aplicações são comumente usadas juntas de expansão metálicas?

Os foles metálicos e as juntas de expansão são comumente usados em uma variedade de aplicações para compensar a expansão térmica, vibração, desalinhamento e outros tipos de movimento em tubulações e equipamentos.Aqui estão algumas aplicações comuns para fuzis metálicos e juntas de expansão:

•Sistemas de climatização e ventilação: Balões metálicos e juntas de expansão são utilizados para aquecimento, ventilação,e sistemas de ar condicionado (HVAC) para absorver a expansão e contração térmicas causadas por alterações de temperatura e pressão.

•Indústria aeroespacial

•Indústria petroquímica

•Geração de energia

•Equipamento médico

•Indústria automóvel

•Indústria dos semicondutores: os fuzis metálicos e as juntas de expansão são utilizados na indústria dos semicondutores para compensar o movimento e as vibrações nas câmaras de vácuo e noutros equipamentos.

Como escolher a junta de expansão metálica certa para a minha aplicação específica?

A selecção do material adequado para os foles metálicos e as juntas de expansão é importante para garantir a sua durabilidade e fiabilidade em aplicações industriais específicas.Aqui estão alguns fatores a considerar ao escolher o material:

  1. Temperatura: o material deve ser capaz de suportar a gama de temperaturas da aplicação.Portanto, é importante escolher um material que possa suportar a faixa de temperatura esperada..

  1. Resistência à corrosão: nas indústrias onde existem substâncias corrosivas, é importante escolher um material resistente à corrosão.Materiais como o aço inoxidável e o Inconel são frequentemente utilizados por suas propriedades resistentes à corrosão.

  1. Pressão: o material deve ser capaz de suportar a pressão da aplicação.Portanto, é importante escolher um material que possa suportar a faixa de pressão esperada..

  1. Flexibilidade: O material deve ser flexível o suficiente para acomodar o movimento e as vibrações na aplicação.

  1. Custo: o custo do material deve ser considerado em relação à aplicação industrial específica.Portanto, é importante escolher um material que seja rentável para a aplicação..

É importante consultar um fabricante ou fornecedor de foles metálicos e juntas de expansão para determinar o melhor material para uma aplicação industrial específica.Podem fornecer orientações e recomendações com base nos seus conhecimentos especializados e experiência no domínio.

A equipe de engenharia e vendas técnicas da Bellows Systems pode ajudá-lo a fazer a escolha correta do material com base na sua aplicação.

Características

Absorver os movimentos axiais (extensão e compressão).
O movimento axial é a alteração do comprimento dimensional do fuligem em relação ao seu comprimento livre num
Direção paralela ao seu eixo longitudinal.

Absorve os movimentos laterais.
O movimento lateral é o deslocamento relativo de uma extremidade do fole para a outra em direção perpendicular ao seu eixo longitudinal.

Absorver os movimentos angulares e torsionais.
O movimento angular é o deslocamento rotacional do eixo longitudinal dos fuzis em direção a um ponto de rotação.
Uma das extremidades dos foles em relação à outra extremidade, sobre a linha do centro dos foles.

Reduza a vibração.
As juntas de expansão de borracha isolam ou reduzem as vibrações causadas pelo equipamento.
Os equipamentos são protegidos contra estes efeitos adversos.

Transmissão de som.
As juntas de expansão de borracha tendem a amortecer a transmissão do som devido à interface de borracha de aço das juntas e das flanges de acoplamento.

Manual e notas de instalação da articulação de borracha

1, A instalação de juntas de expansão deve ser em conformidade com os desenhos de construção de tubulação de expansão e instruções de instalação solicitadas
2, Instalar a junta de expansão do gasoduto deve ser aprox. para aumentar fixado pela orientação
A orientação e a fixação das configurações devem ser estritamente de acordo com os departamentos de projecto da informação técnica.O princípio da fixação de um apoio fixo, consulte "Guia de instalação de juntas de expansão de belos".
3, com uma junta de expansão de fuligem é formada com uma placa fina de aço inoxidável, por isso perdido em movimento, levantamento e soldagem deve ter cuidado para não bater o período, arranhão, arco,salpicamento de soldadura e outras razões para danos de fole
4, Deve ser removido antes da instalação e tubulação foles corpo estranho para garantir o movimento normal de foles
5, Em um fluxo de solicitações de mídia para a junta de expansão deve ser necessário instalar as setas de fluxo
6Para que os foles estejam em boas condições de funcionamento, não é possível instalar juntas de expansão na deformação, incluindo erro de instalação do tubo de transferência axial, lateral e de rotação
7, juntas de expansão instaladas, correndo no sistema antes de mover para remover todos pintados amarelo perder um parafuso fixo
8, Fibra de tecido articulação de expansão não está sujeita ao deslocamento de tração devido à instalação para a condução adequada da pré-compressão, o gasoduto não pode deflexão,deslocamento e extensão axial, deve notar-se que o anel flexível de protecção contra arranhões, instalado o mais rapidamente possível para desmontar a placa de apoio, de modo que em condições normais de funcionamento


Aplicação:

Óleo e gás, dessalinização, sistemas de arrefecimento, bombas, instalações químicas, aquecimento, ventilação
e ar condicionado, Construção naval, Aplicações offshore, Instalações de tratamento de água
Sistema sanitário de canalização de águas residuais, Sistemas de canalização de águas caldeiras e refrigeradas, Sistemas de refrigeração, Sistemas de produção de energia, Sistemas de fosfato, Água potável
