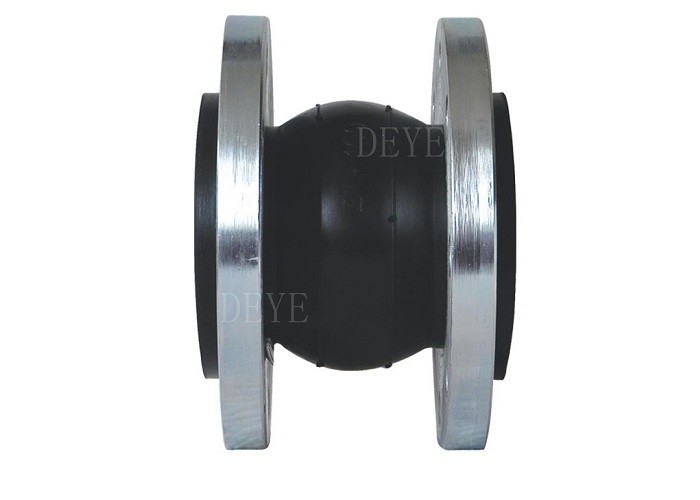

Junções de expansão de borracha EPDM com flange de aço inoxidável
| Lugar de origem | China |
|---|---|
| Marca | DEYE |
| Certificação | ISO9001:2015 PED |
| Número do modelo | DY-RJ-U13 |
| Document | Product Brochure PDF |
| Quantidade de ordem mínima | 10pcs |
| Preço | USD2-USD25 each |
| Detalhes da embalagem | a caixa box+ exerce casos de madeira ou páletes de carton+ |
| Tempo de entrega | 20 dias para a ordem usual, 7 dias para artigos armazenados |
| Termos de pagamento | T/T, L/C, D/P |
| Habilidade da fonte | 1000pcs um mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipos | Tipo de esfera única, tipo de esfera dupla, tipo de esfera dupla, tipo de esfera dupla, tipo de aces | Material de borracha | EPDM, NBR, BUNA, Neoprene, VITON, PTFE, Hypalon |
|---|---|---|---|
| Tipo da flange | HDG, elétrico, galvanizado, revestido de zinco, aço inoxidável | Classificação | PN10 PN16 PN25 CL150LBS 150# |
| Tamanho | 2 " (DN50MM) - 144" ((DN3600MM) | ||
| Destacar | Junções de expansão de borracha de nylon epdm,Junções de expansão de borracha epdm de PTFE,Junção de borracha de expansão epdm |
||
Descrição de produto
Junção de borracha EPDM para beber Água com flanges de aço inoxidável
As juntas de expansão de borracha são conectores flexíveis para a construção de sistemas de tubulação.
ruído e compensar os movimentos estáticos ou dinâmicos causados por alterações térmicas, tensões de carga, ondas de bombeamento ou assentamento da construção.
Eles também compensam imprecisões de montagem (desalinhamento durante a instalação) e podem ser usados como peças de inserção de tubos para facilitar as inspeções
As juntas de expansão de borracha isolam ou reduzem as vibrações causadas pelo equipamento.
Protegem os equipamentos contra estes efeitos adversos.
A articulação de expansão de borracha com EPDM de alta qualidade é adequada para água potável, tem uma aprovação WRAS.Água com aditivos químicos, ácidos e álcalis de baixa concentração, soluções salinas, álcoois técnicos, ésteres e cetonas.
Material das principais peças sobressalentes
| Cobertura | EPDM, NBR, Hypalon, NR, PTFE |
| Reforço de tecido | De fibras sintéticas |
| Tubos | EPDM, NBR, Hypalon, NR, PTFE |
| Anéis de retenção | Aço |
| Flanco | Aço carbono, aço inoxidável, duplex SS |
Área de fornecimento
| Faixa de tamanho | DN50-DN800 |
|
|
PN10 PN16 PN25 para borracha |
| PN10, PN16, PN25, PN40, PN64, PN100, para o tipo de metal de fundo |
Pressão de projeto
| Pressão de Trabalho | 10 | 16 | 25 |
| Pressão de ruptura ((Bar) | 30 | 48 | 55 |
| Vazio ((mmHg) | 400 | 650 | 750 |
Tecnologia/Fichas de dados técnicos
Junção de expansão de borracha de esfera única
Dimensão da junção de borracha PN16
| Diâmetro nominal DN |
Comprimento L ((mm)
|
Número de parafusos n |
Diagnóstico de buracos na flange. |
Dia. do círculo de parafusos
|
Deslocamento axial (mm) |
Deslocamento lateral
|
Ângulo de deflexão
|
|||
| (mm) | (em) | Estiramento | CompRescisão | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | O que fazer? 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10- Não. | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
Dimensão da junção de borracha 150LBS
| Diâmetro nominal DN | Comprimento L ((mm) | b | No. de parafuso |
Diâmetro de buracos de flange | Dia, do Círculo do Raio. | Deslocamento axial | Deslocamento lateral | Ângulo de deflexão | |||
|
|
|||||||||||
| (mm) (in) | L1 | L2 | estiramento | Compressão | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +9.5 | 13 | ± 13 | ± 15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +9.5 | 13 | ± 13 | ± 15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +9.5 | - 13 | ± 13 | ± 15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +9.5 | 13 | ± 13 | ± 15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +9.5 | - 13 | ± 13 | ± 15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +9.5 | - 13 | ± 13 | ± 15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +9.5 | 16 | ± 13 | ± 15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +9.5 | - 16 anos. | ± 13 | ± 15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +9.5 | - 16 anos. | ± 13 | ± 15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +9.5 | - 16 anos. | ± 13 | ± 15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ± 19 | ± 15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ± 19 | ± 15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | - 19 | ± 19 | ± 15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | - 19 | ± 19 | ± 15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | - 19 | ± 19 | ± 15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | - 19 | ± 19 | ± 15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | - 19 | ± 19 | ± 15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | - 19 | ± 19 | ± 15° |
Características
Absorver os movimentos axiais (extensão e compressão).
O movimento axial é a alteração do comprimento dimensional do fuligem em relação ao seu comprimento livre num
Direção paralela ao seu eixo longitudinal.
Absorve os movimentos laterais.
O movimento lateral é o deslocamento relativo de uma extremidade do fole para a outra em direção perpendicular ao seu eixo longitudinal.
Absorver os movimentos angulares e torsionais.
O movimento angular é o deslocamento rotacional do eixo longitudinal dos fuzis em direção a um ponto de rotação.
Uma das extremidades dos foles em relação à outra extremidade, sobre a linha do centro dos foles.
Reduza a vibração.
As juntas de expansão de borracha isolam ou reduzem as vibrações causadas pelo equipamento.
Os equipamentos são protegidos contra estes efeitos adversos.
Transmissão de som.
As juntas de expansão de borracha tendem a amortecer a transmissão do som devido à interface de borracha de aço das juntas e das flanges de acoplamento.
Manual e notas de instalação da articulação de borracha
1, A instalação de juntas de expansão deve ser em conformidade com os desenhos de construção de tubulação de expansão e instruções de instalação solicitadas
2, Instalar a junta de expansão do gasoduto deve ser aprox. para aumentar fixado pela orientação
A orientação e a fixação das configurações devem ser estritamente de acordo com os departamentos de projecto da informação técnica.O princípio da fixação de um apoio fixo, consulte "Guia de instalação de juntas de expansão de belos".
3, com uma junta de expansão de fuligem é formada com uma placa fina de aço inoxidável, por isso perdido em movimento, levantamento e soldagem deve ter cuidado para não bater o período, arranhão, arco,salpicamento de soldadura e outras razões para danos de fole
4, Deve ser removido antes da instalação e tubulação foles corpo estranho para garantir o movimento normal de foles
5, Em um fluxo de solicitações de mídia para a junta de expansão deve ser necessário instalar as setas de fluxo
6Para que os foles estejam em boas condições de funcionamento, não é possível instalar juntas de expansão na deformação, incluindo erro de instalação do tubo de transferência axial, lateral e de rotação
7, juntas de expansão instaladas, correndo no sistema antes de mover para remover todos pintados amarelo perder um parafuso fixo
8, Fibra de tecido articulação de expansão não está sujeita ao deslocamento de tração devido à instalação para a condução adequada da pré-compressão, o gasoduto não pode deflexão,deslocamento e extensão axial, deve notar-se que o anel flexível de protecção contra arranhões, instalado o mais rapidamente possível para desmontar a placa de apoio, de modo que em condições normais de funcionamento
Aplicação:
Óleo e gás, dessalinização, sistemas de arrefecimento, bombas, instalações químicas, aquecimento, ventilação
e ar condicionado, Construção naval, Aplicações offshore, Instalações de tratamento de água
Sistema sanitário de canalização de águas residuais, Sistemas de canalização de águas caldeiras e refrigeradas, Sistemas de refrigeração, Sistemas de produção de energia, Sistemas de fosfato, Água potável
