Junção de expansão de borracha de dupla esfera da União com acessórios de filetes

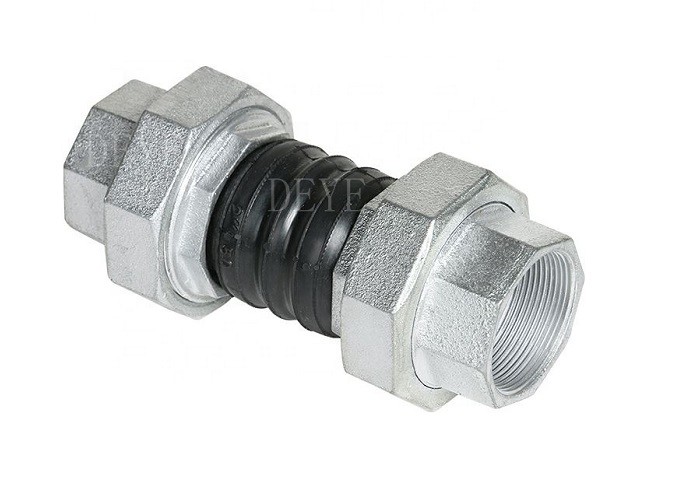

  • Union Double Sphere Rubber Expansion Joint With Filet Fittings

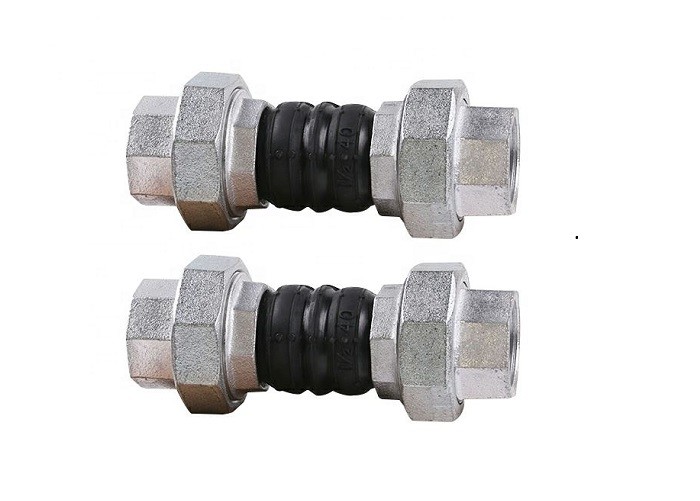

  • Union Double Sphere Rubber Expansion Joint With Filet Fittings
Lugar de origem China
Marca DEYE
Certificação ISO9001:2015 PED
Número do modelo DY-RJ-U15
Document Product Brochure PDF
Quantidade de ordem mínima 10pcs
Preço USD2-USD25 each
Detalhes da embalagem a caixa box+ exerce casos de madeira ou páletes de carton+
Tempo de entrega 20 dias para a ordem usual, 7 dias para artigos armazenados
Termos de pagamento T/T, L/C, D/P
Habilidade da fonte 1000pcs um mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipos Tipo de esfera única, tipo de esfera dupla, tipo de esfera dupla, tipo de esfera dupla, tipo de aces Material de borracha EPDM, NBR, BUNA, Neoprene, VITON, PTFE, Hypalon
Tipo da flange HDG, elétrico, galvanizado, revestido de zinco, aço inoxidável Classificação PN10 PN16 PN25 CL150LBS 150#
Tamanho 2 " (DN50MM) - 144" ((DN3600MM)
Destacar

Junção de expansão de borracha de dupla esfera da União

,

Junção de expansão de borracha da esfera do dobro de EPDM

,

Junção de expansão de borracha NBR
Deixe um recado
Descrição de produto

Junção de expansão de borracha de dupla esfera da União com acessórios de filetes

Uma articulação de expansão de borracha, também conhecida como conector flexível ou compensador, é um componente crucial usado em sistemas de tubulação para absorver movimento, vibrações e expansão térmica.Estas juntas são feitas de borracha ou materiais elastoméricos que proporcionam flexibilidade e absorvem o movimentoAs juntas de expansão de borracha também ajudam a mitigar as tensões causadas pela expansão e contração térmicas,que podem provocar fugas, rachaduras ou desgaste prematuro.
Ao absorverem estes movimentos, contribuem para prolongar a vida útil de todo o sistema e manter a sua eficiência.

Os acessórios da União com NPT, BSPP, BSPT roscado para ligar tubos ou mamilos para estender o gasoduto.



Material das principais peças sobressalentes

Cobertura EPDM, NBR, Hypalon, NR, PTFE
Reforço de tecido De fibras sintéticas
Tubos EPDM, NBR, Hypalon, NR, PTFE
Anéis de retenção Aço
Flanco Aço carbono, aço inoxidável, duplex SS


Área de fornecimento

Faixa de tamanho DN50-DN800


Intervalo de pressão

 PN10 PN16 PN25 para borracha
PN10, PN16, PN25, PN40, PN64, PN100, para o tipo de metal de fundo

Pressão de projeto

Pressão de Trabalho 10 16 25
Pressão de ruptura ((Bar) 30 48 55
Vazio ((mmHg) 400 650 750


Tecnologia/Fichas de dados técnicos

Junção de borracha com parafuso de união


Junção de expansão de borracha de dupla esfera da União com acessórios de filetes 0


Dimensão da junção de borracha com filtros

Diâmetro nominal Comprimento neutro

　

Movimentos

　
DN NPS L Ext. Comp. Lateral. Angular.
15 1/2 200 5 e 6 22 22 45"
20 3/4 200 5 e 6 22 22 45°
25 1 200 5 e 6 22 22 45°
32 11/4 200 5 e 6 22 22 45"
40 O que fazer? 11/2 200 5 e 6 22 22 45°
50 2 200 5 e 6 22 22 45"
65 21/2 265 8 a 10 24 24 45°
80 3 285 8 a 10 24 24 45"


Características

Absorver os movimentos axiais (extensão e compressão).
O movimento axial é a alteração do comprimento dimensional do fuligem em relação ao seu comprimento livre num
Direção paralela ao seu eixo longitudinal.

Absorve os movimentos laterais.
O movimento lateral é o deslocamento relativo de uma extremidade do fole para a outra em direção perpendicular ao seu eixo longitudinal.

Absorver os movimentos angulares e torsionais.
O movimento angular é o deslocamento rotacional do eixo longitudinal dos fuzis em direção a um ponto de rotação.
Uma das extremidades dos foles em relação à outra extremidade, sobre a linha do centro dos foles.

Reduza a vibração.
As juntas de expansão de borracha isolam ou reduzem as vibrações causadas pelo equipamento.
Os equipamentos são protegidos contra estes efeitos adversos.

Transmissão de som.
As juntas de expansão de borracha tendem a amortecer a transmissão do som devido à interface de borracha de aço das juntas e das flanges de acoplamento.

Manual e notas de instalação da articulação de borracha

1, A instalação de juntas de expansão deve ser em conformidade com os desenhos de construção de tubulação de expansão e instruções de instalação solicitadas
2, Instalar a junta de expansão do gasoduto deve ser aprox. para aumentar fixado pela orientação
A orientação e a fixação das configurações devem ser estritamente de acordo com os departamentos de projecto da informação técnica.O princípio da fixação de um apoio fixo, consulte "Guia de instalação de juntas de expansão de belos".
3, com uma junta de expansão de fuligem é formada com uma placa fina de aço inoxidável, por isso perdido em movimento, levantamento e soldagem deve ter cuidado para não bater o período, arranhão, arco,salpicamento de soldadura e outras razões para danos de fole
4, Deve ser removido antes da instalação e tubulação foles corpo estranho para garantir o movimento normal de foles
5, Em um fluxo de solicitações de mídia para a junta de expansão deve ser necessário instalar as setas de fluxo
6Para que os foles estejam em boas condições de funcionamento, não é possível instalar juntas de expansão na deformação, incluindo erro de instalação do tubo de transferência axial, lateral e de rotação
7, juntas de expansão instaladas, correndo no sistema antes de mover para remover todos pintados amarelo perder um parafuso fixo
8, Fibra de tecido articulação de expansão não está sujeita ao deslocamento de tração devido à instalação para a condução adequada da pré-compressão, o gasoduto não pode deflexão,deslocamento e extensão axial, deve notar-se que o anel flexível de protecção contra arranhões, instalado o mais rapidamente possível para desmontar a placa de apoio, de modo que em condições normais de funcionamento


Aplicação:

Óleo e gás, dessalinização, sistemas de arrefecimento, bombas, instalações químicas, aquecimento, ventilação
e ar condicionado, Construção naval, Aplicações offshore, Instalações de tratamento de água
Sistema sanitário de canalização de águas residuais, Sistemas de canalização de águas caldeiras e refrigeradas, Sistemas de refrigeração, Sistemas de produção de energia, Sistemas de fosfato, Água potável
