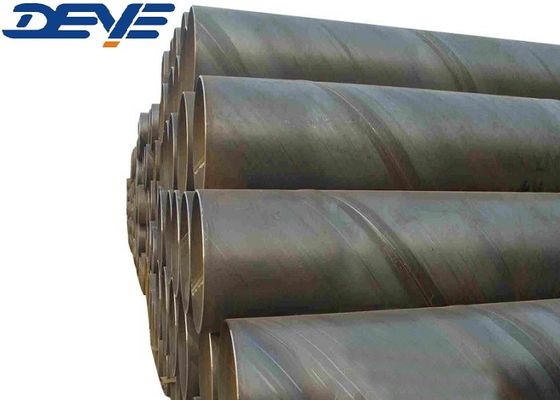

Tubo soldado de aço carbono SAW com A53GR.B, API 5L GR.B API 5LX42, X52

Tubo soldado de aço carbono SAW com A53GR.B, API 5L GR.B API 5LX42, X52

Tubos de açoé a abreviação de tubo de aço de soldadura por arco submerso, pode ser classificado em tubo de aço de soldadura por arco submerso longitudinal ((LSAW tubo de aço) e tubo de aço de soldadura por arco submerso espiral ((SSAW tubo de aço).O SAW é um processo de fabrico que utiliza solda por arco submerso de aço, este processo produz uma alta densidade de corrente, o que impede que a camada de fluxo perca calor rapidamente e se concentre na região de soldagem.

Solução por arco submerso de alta qualidade, alta eficiência de produção, arco e fumaça algumas características de tubos soltos por arco submerso é amplamente utilizado em recipientes de pressão, fabricação de tubos, vigas,fluido de baixa pressão, siderúrgicas.

Tubo de aço ERWé a abreviação de tubo de aço soldado por resistência elétrica, é soldado por soldagem de alta frequência de uma faixa de aço de determinado tamanho enrolada em um tubo redondo e tubo de aço soldado por costura reta.O ERW tem as características de alta eficiência, baixo custo, poupança de material e fácil automação, é amplamente utilizado na aviação, aeroespacial, energia, eletrônica, automóvel,A indústria leve e outros sectores industriais é um elo importante no processo de solda.

Informações sobre o produto/Descrição do produto/Informações básicas/Especificações

Tecnologia/Fichas de dados técnicosde qualidade de material normal

Projeto de dimensão

OD... Diâmetro externo

Identificação... Diâmetro interno

Espessura da parede

L... comprimento

Se for exigida uma espessura mínima da parede, só são permitidas variações no lado positivo

Fim de soldadura das nádegas

ANSI / ASME B16.25-2007

Fig. 4 Detalhes do bisel de solda para a passagem da raiz do GTAW [WT > 3 mm (0,12 polegadas) a 10 mm (0,38 polegadas), incluindo]

NOTA GERAL:

a) Esta especificação aplica-se à soldadura por arco de tungsténio a gás (GTAW) da passagem da raiz onde a espessura nominal é superior a 3 mm

b) As dimensões lineares são em milímetros com os valores de polegadas entre parênteses.

Requisito de retidão

Para aplicações especiais, os tubos e tubulações Tandard são fornecidos endireitados para o olho.

o desvio admissível da linha reta pode ser acordado entre o comprador e o tubo

o fabricante; o desvio máximo admissível da linha reta relacionado

Para o comprimento da medição L, deve ser indicado, por exemplo, 1 mm/1000 mm.

Excentricidade

E é metade da diferença entre maior e menor

Valores da espessura da parede (WT) numa secção transversal.

Em mm:

No entanto, a excentricidade é expressa como uma percentagem da espessura média da parede desta seção transversal

Diâmetro médio interior e exterior

D0 é a média aritmética entre o menor e o maior diâmetro do tubo em qualquer tubo ou tubo

Se for exigida uma espessura mínima da parede, só são permitidas variações no lado positivo.

Oval

O é a diferença entre o maior e menor diâmetro em qualquer circunferência de um tubo

Em percentagem do diâmetro médio, é:

A ovalidade não deve ser confundida com a excentricidade.

Processo de fabricação de tubos de serra

O nome completo do tubo de aço SAW é Submerged Arc Welding Steel Pipe.A soldadura por arco submerso tem as características de alta qualidade de soldaduraOs tubos de aço soldados por arco submerso são amplamente utilizados em recipientes sob pressão, fabrico de acessórios de tubos, vigas e colunas,fluidos de baixa pressão, e engenharia de estruturas de aço.

Aplicação/Utilização

Os tubos de aço soldados em espiral são amplamente utilizados em oleodutos, gás natural, água e outros tubos de transporte e distribuição de líquidos inflamáveis e não inflamáveis,estruturas de aço para construção civil e outros fins gerais através da sua ampla gama de dimensões.

FAQ: Perguntas e respostas

P: Qual é a diferença entre os tubos ERW e os tubos SAW?

Tubos de ERW

Os tubos ERW, também conhecidos como tubos de soldadura por resistência elétrica, são feitos laminando uma folha plana de aço em forma de tubo.A soldagem resultante é quase perfeita, tornando os tubos ERW ideais para aplicações que exigem alta precisão e acabamentos perfeitos.

Vantagens dos tubos ERW

Os tubos ERW são mais baratos do que os tubos SAW.

São mais fáceis de fabricar e têm uma superfície mais lisa.

Os tubos ERW podem ser utilizados para uma ampla gama de aplicações.

Desvantagens dos tubos ERW

Os tubos ERW têm uma menor capacidade de resistência à pressão em comparação com os tubos SAW.

Eles tendem a ter soldas mais fracas do que tubos SAW.

Os tubos ERW são mais suscetíveis à ferrugem.

Tubos de vidro

Os tubos SAW, também conhecidos como tubos de soldadura por arco submerso, são feitos aquecendo as bordas de placas de aço ou bobinas sob pressão para criar uma soldadura.Os tubos SAW são comumente utilizados na indústria de petróleo e gás para transportar petróleo e gás de locais de perfuração em terra e offshore.

Vantagens dos tubos SAW

Os tubos SAW têm uma maior capacidade de resistência à pressão em comparação com os tubos ERW.

Eles têm soldas mais fortes do que tubos ERW.

Os tubos SAW têm menos probabilidade de enferrujar.

Desvantagens dos tubos SAW

Os tubos SAW são mais caros do que os tubos ERW.

São mais difíceis de fabricar e têm um acabamento de superfície mais áspero.

Os tubos SAW são utilizados principalmente no petróleo e no gás e poderiam ser melhores para outras indústrias.

Utilize tubos ERW

Os tubos ERW são ideais para aplicações que exigem um acabamento de superfície liso e dimensões precisas.Os tubos ERW são comumente utilizados em estruturas de edifícios, máquinas e indústrias automotivas.

Utilize tubos de SAW

Os tubos SAW são ideais para projetos que exigem uma capacidade de pressão maior e uma solda mais forte.Se estiver a trabalhar num projecto de petróleo e gás e quiser proteger as suas condutas da corrosão, considere obter um revestimento de epoxi com ligação de fusão nos seus tubos SAW

Q: Qual é a tolerância dos tubos sem costura

R: Tolerância de dimensões para o tubo sem costura API 5L /A106GR.B.

1Para diâmetros exteriores inferiores a 2 3/8 polegadas (60,3 mm), a tolerância de diâmetro do corpo do tubo é +/- 0,5 mm.024 mm).

2. Para OD igual ou superior a 2 3/8 polegadas (60,3) a 24 polegadas (610 mm), (tolerância de diâmetro) para o corpo do tubo é +/- 0,0075D, extremidade do tubo +/- 0,005D, mas máximo a +/-1,6 mm (0,063 mm);

Tolerância de arredondamento para o corpo do tubo ≤ 0,015D, para a extremidade do tubo ≤ 0,01D.

(Em caso de acordo com o fabricante e o cliente, podem ser aplicadas tolerâncias mais rigorosas)

3Para a espessura da parede

"Fusão" superior a 1 kHz;

Para tubos de aço sem costura API 5L de espessura de 4 mm a 10 mm (0,394 polegadas), +0, 150 t, -0,125 t;

Para tubos sem costura API de espessura de 10 mm a 25 mm (0,984 polegadas), +/- 0,125 t;

Espessura da parede ≥ 25 mm, +3,7 mm ou +0,1 t (se superior) e -3,0 mm (0,120 in) ou -0,1 t (se superior).

t para espessura,

4Para a retidão, máximo para o comprimento total, tolerância máxima de 0,15% do comprimento.

5A retidão, o desvio máximo para a extremidade do tubo, deve ser ≤ 0,3 mm/m.

6• comprimento +/- 200 mm para o género, +/- 25,4 mm para o género especial.
