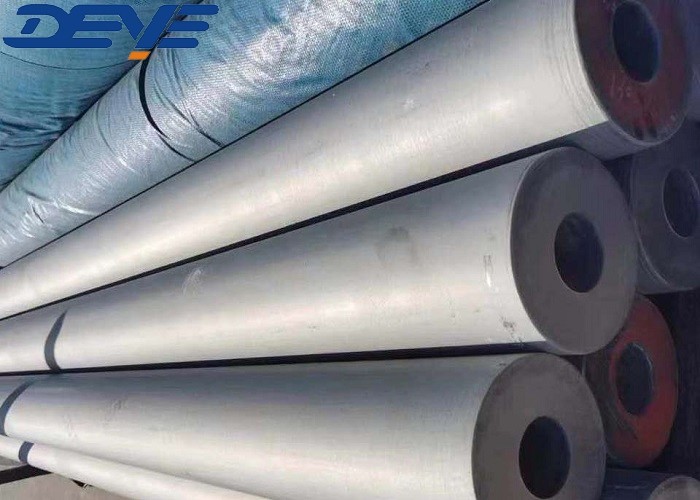

Indústria Tubo sem costura de aço inoxidável pesado com espessura de SCH80 XS SCH160 XXS

Indústria Tubo sem costura de aço inoxidável pesado com espessura de SCH80 XS SCH160 XXS

Os tubos sem costura são produzidos a partir de bilhetes de aço, que são aquecidos e perfurados para

A palavra "sem costura" significa a ausência de soldas de costura.

O projeto de tubos sem costura cumpre o padrão das especificações ASME B36.10 e B36.19

A especificação ASME B36.10 abrange os tamanhos dos tubos sem costura de carbono e de liga baixa

(dimensões e pesos) entre 1/8 e 24 polegadas

A especificação ASME B36.19 abrange, em vez disso, as dimensões e pesos do aço inoxidável,

Tubos duplex, sem costura e soldados, de liga de níquel

Os tubos comerciais sem costura são designados com um tamanho nominal do tubo (representando o

A capacidade de transporte aproximada do fluido do tubo) e com um “planograma”, que se refere a

a espessura do tubo (os mais comuns são a tabela 40, STD, XS, XXS para carbono/liga)

tubos, e 10S, 40S e 80S para tubos inoxidáveis e ligas de níquel).

Informações sobre o produto/Descrição do produto/Informações básicas/Especificações

Tecnologia/Fichas de dados técnicos

Lista de espessura para tubos sem costura conforme ANSI B36.10

Unidade: MM

Projeto de dimensão

OD... Diâmetro externo

Identificação... Diâmetro interno

Espessura da parede

L... comprimento

Se for exigida uma espessura mínima da parede, só são permitidas variações no lado positivo

Fim de soldadura das nádegas

ANSI / ASME B16.25-2007

Fig. 4 Detalhes do bisel de solda para a passagem da raiz do GTAW [WT > 3 mm (0,12 polegadas) a 10 mm (0,38 polegadas), incluindo]

NOTA GERAL:

a) Esta especificação aplica-se à soldadura por arco de tungsténio a gás (GTAW) da passagem da raiz onde a espessura nominal é superior a 3 mm

b) As dimensões lineares são em milímetros com os valores de polegadas entre parênteses.

Requisito de retidão

Para aplicações especiais, os tubos e tubulações Tandard são fornecidos endireitados para o olho.

o desvio admissível da linha reta pode ser acordado entre o comprador e o tubo

o fabricante; o desvio máximo admissível da linha reta relacionado

Para o comprimento da medição L, deve ser indicado, por exemplo, 1 mm/1000 mm.

Excentricidade

E é metade da diferença entre maior e menor

Valores da espessura da parede (WT) numa secção transversal.

Em mm:

No entanto, a excentricidade é expressa como uma percentagem da espessura média da parede desta seção transversal

Diâmetro médio interior e exterior

D0 é a média aritmética entre o menor e o maior diâmetro do tubo em qualquer tubo ou tubo

Se for exigida uma espessura mínima da parede, só são permitidas variações no lado positivo.

Oval

O é a diferença entre o maior e menor diâmetro em qualquer circunferência de um tubo

Em percentagem do diâmetro médio, é:

A ovalidade não deve ser confundida com a excentricidade.

PROCESSO DE MANUFACTURAÇÃO DE TUBOS sem costura

Os tubos sem costura de aço suave de 1/8 a 24 polegadas são fabricados com o

o chamado processo de moagem por enxaguante ou o processo de extrusão (usado para diâmetros menores),

Considerando que o processo de moagem por mandril é utilizado para diâmetros maiores.

Aplicação/Utilização

Os tubos de aço sem costura são utilizados para diferentes aplicações na indústria do petróleo e do gás:

•operações a montante (tubos OCTG)

•Midstream (transmissão e distribuição de fluidos, como óleo, gás, vapor, ácidos, lodos)

•downstream (tubos de processo para refinar petróleo e gás em produtos derivados)

•aplicações gerais de encanamento para serviços públicos

FAQ: Perguntas e respostas

P: Qual é a diferença entre tubos sem costura e tubos sem costura?

A:Os tubos de aço sem costura não devem ser confundidos com tubos sem costura.A palavra pipe aplica-se a qualquer tubo utilizado para transportar fluidosConsiderando que a expressão "tubo" refere-se às secções tubulares (de várias formas, redondas, ovais, quadradas) utilizadas para aplicações estruturais/mecânicas, sistemas de instrumentação,e construção de equipamentos sob pressão como caldeiras, trocadores de calor e superqueimadores.

Q: Qual é a tolerância dos tubos sem costura

A:Tolerância de dimensões para o tubo sem costura API 5L /A106GR.B.

1Para diâmetros exteriores inferiores a 2 3/8 polegadas (60,3 mm), a tolerância de diâmetro do corpo do tubo é +/- 0,5 mm.024 mm).

2. Para OD igual ou superior a 2 3/8 polegadas (60,3) a 24 polegadas (610 mm), (tolerância de diâmetro) para o corpo do tubo é +/- 0,0075D, extremidade do tubo +/- 0,005D, mas máximo a +/-1,6 mm (0,063 mm);

Tolerância de arredondamento para o corpo do tubo ≤ 0,015D, para a extremidade do tubo ≤ 0,01D.

(Em caso de acordo com o fabricante e o cliente, podem ser aplicadas tolerâncias mais rigorosas)

3Para a espessura da parede

"Fusão" superior a 1 kHz;

Para tubos de aço sem costura API 5L de espessura de 4 mm a 10 mm (0,394 polegadas), +0, 150 t, -0,125 t;

Para tubos sem costura API de espessura de 10 mm a 25 mm (0,984 polegadas), +/- 0,125 t;

Espessura da parede ≥ 25 mm, +3,7 mm ou +0,1 t (se superior) e -3,0 mm (0,120 in) ou -0,1 t (se superior).

t para espessura,

4Para a retidão, máximo para o comprimento total, tolerância máxima de 0,15% do comprimento.

5A retidão, o desvio máximo para a extremidade do tubo, deve ser ≤ 0,3 mm/m.

6• comprimento +/- 200 mm para o género, +/- 25,4 mm para o género especial.
