EPDM NBR Duas Esferas de Esfera Goma de Expansão de Bolas com Flange Galvanizado

EPDM NBR Duas esferas de esfera de esfera dupla com flange galvanizado

A articulação de borracha flexível, abreviada como articulação de borracha, é uma articulação constituída por peças de borracha reforçadas com tecido e por articulações móveis planas,

Flancas metálicas ou flanges de tubulação roscadas, utilizadas para isolamento de vibrações da tubulação, redução de ruído e compensação de deslocamento.

É uma articulação de tubulação com alta elasticidade, alta hermeticidade, resistência média e resistência ao clima.

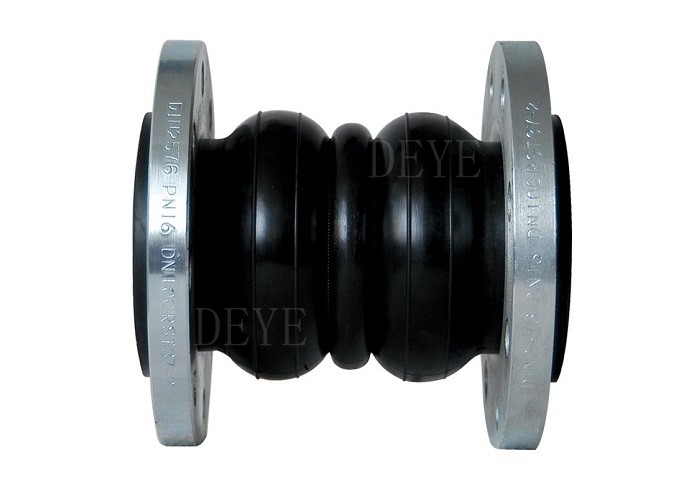

Junção de borracha de esfera dupla com duas ondulações externas, as flanges montadas são de zinco frio / superfície galvanizada.
As flanges podem ser de aço carbono, galvanizado ou inoxidável.

Material das principais peças sobressalentes

Área de fornecimento

Pressão de projeto

Tecnologia/Fichas de dados técnicos

Junção de expansão de borracha Twin Sphere

Características

Absorção dos movimentos axiais (extensão e compressão)
O movimento axial é a alteração do comprimento dimensional do fuligem em relação ao seu comprimento livre num
direção paralela ao seu eixo longitudinal

Absorção dos movimentos laterais
O movimento lateral é o deslocamento relativo de uma extremidade do fole para a outra em direção perpendicular ao seu eixo longitudinal.

Absorver os movimentos angulares e torsionais
O movimento angular é o deslocamento rotacional do eixo longitudinal dos fuzis em direção a um ponto de rotação.
extremidade dos foles em relação à outra extremidade, sobre a linha central dos foles

Reduza a vibração
As juntas de expansão de borracha isolam ou reduzem as vibrações causadas pelo equipamento.
Os equipamentos são protegidos contra estes efeitos adversos.

Transmissão de som abafado
As juntas de expansão de borracha tendem a amortecer a transmissão do som devido à interface de borracha de aço das juntas e das flanges de acoplamento.

Manual e notas de instalação da articulação de borracha

1, A instalação de juntas de expansão deve ser de acordo com a expansão da tubulação

desenhos de construção e instruções de instalação solicitados.

2, Instalar a junta de expansão do gasoduto deve ser aprox. para aumentar fixado pela orientação

A orientação e a fixação das configurações devem ser estritamente de acordo com os departamentos de projecto da informação técnica.O princípio da fixação de um apoio fixo, consulte "Guia de instalação de juntas de expansão de belos".

3, com uma junta de expansão de fuligem é formada com uma placa fina de aço inoxidável, por isso perdido em movimento, levantamento e soldagem deve ter cuidado para não bater o período, arranhão, arco,salpicamento de soldadura e outras razões para danos de fole.

4, devem ser removidos antes da instalação e da tubulação dos fuzis de corpo estranho para assegurar o movimento normal dos fuzis.

5, Em um fluxo de solicitações de mídia para a junta de expansão deve ser necessário instalar as setas de fluxo.

6Para que os fuzis estejam em boas condições de funcionamento, não é possível instalar juntas de expansão na deformação, incluindo erro de instalação de tubos de transferência axial, lateral e de rotação.

7, juntas de expansão instaladas, correndo no sistema antes de mover para remover todos pintados amarelo perder um parafuso fixo

8, Fibra de tecido articulação de expansão não está sujeita ao deslocamento de tração devido à instalação para a condução adequada da pré-compressão, o gasoduto não pode deflexão,deslocamento e extensão axial, deve notar-se que o anel flexível de protecção contra arranhões, instalado o mais rapidamente possível para desmontar a placa de apoio, de modo que em condições normais de funcionamento.

Aplicação:

Óleo e gás, dessalinização, sistemas de arrefecimento, bombas, instalações químicas, aquecimento, ventilação
e ar condicionado, Construção naval, Aplicações offshore, Instalações de tratamento de água
Sistema sanitário de canalização de águas residuais, Sistemas de canalização de águas caldeiras e refrigeradas, Sistemas de refrigeração, Sistemas de produção de energia, Sistemas de fosfato, Água potável
