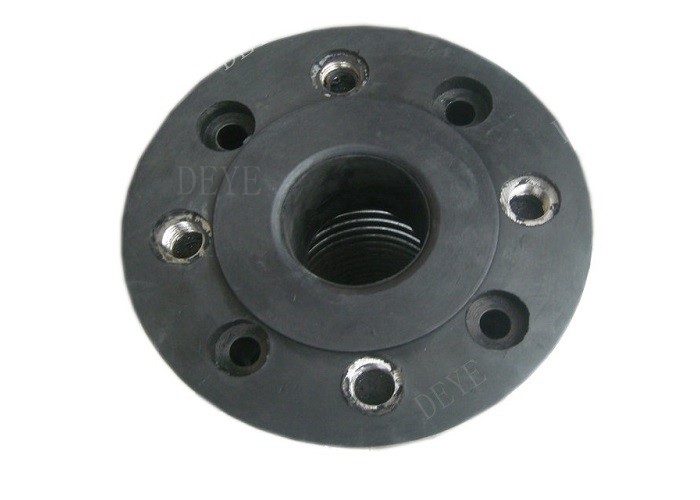

Junção compacta de borracha com barras de ligação para absorvedor de choques PN16 PN10

JOINTE COMPACTADA DE GAMA COM RADOS DE TIE para absorvedor de choques PN16 PN10

Estas juntas são de forma cilíndrica e são feitas de elastómeros EPDM. São instaladas em tubos nas proximidades das bombas,

Compressores, válvulas, máquinas de construção, etc., para atenuar o ruído de funcionamento e absorver pequenas vibrações.

O corpo não possui partes metálicas para entrar em contacto com o fluido a ser transportado ou com as flanges.

Foram instaladas inserções de aço carbono no interior.

Os modelos a partir de DN 80 são equipados com espaçadores internos em aço carbono para neutralizar o empuxo da pressão interna.

As juntas de absorção de vibrações não devem ser utilizadas para absorver movimentos axial ou lateral, vibrações de grande amplitude, torções ou

Cada articulação deve ser sempre instalada entre dois pontos fixos de design correto.

As flanges de acoplamento devem ser paralelas e alinhadas correctamente.

Material das principais peças sobressalentes

Área de fornecimento

Pressão de projeto

Tecnologia/Fichas de dados técnicos

Dimensão da articulação compacta

Características

Absorção dos movimentos axiais (extensão e compressão)
O movimento axial é a alteração do comprimento dimensional do fuligem em relação ao seu comprimento livre num
Direção paralela ao seu eixo longitudinal.

Absorção dos movimentos laterais
O movimento lateral é o deslocamento relativo de uma extremidade do fole para a outra em direção perpendicular ao seu eixo longitudinal.

Absorver os movimentos angulares e torsionais
O movimento angular é o deslocamento rotacional do eixo longitudinal dos fuzis em direção a um ponto de rotação.
Uma das extremidades dos foles em relação à outra extremidade, sobre a linha do centro dos foles.

Reduza a vibração
As juntas de expansão de borracha isolam ou reduzem as vibrações causadas pelo equipamento.
Os equipamentos são protegidos contra estes efeitos adversos.

Transmissão de som abafado
As juntas de expansão de borracha tendem a amortecer a transmissão do som devido à interface de borracha de aço das juntas e das flanges de acoplamento.

Manual e notas de instalação da articulação de borracha

1, A instalação de juntas de expansão deve ser em conformidade com os desenhos de construção de tubulação de expansão e instruções de instalação solicitadas

2, Instalar a junta de expansão do gasoduto deve ser aprox. para aumentar fixado pela orientação

A orientação e a fixação das configurações devem ser estritamente de acordo com os departamentos de projecto da informação técnica.O princípio da fixação de um apoio fixo, consulte "Guia de instalação de juntas de expansão de belos".

3, com uma junta de expansão de fuligem é formada com uma placa fina de aço inoxidável, por isso perdido em movimento, levantamento e soldagem deve ter cuidado para não bater o período, arranhão, arco,salpicamento de soldadura e outras razões para danos de fole

4, Deve ser removido antes da instalação e tubulação foles corpo estranho para garantir o movimento normal de foles

5, Em um fluxo de solicitações de mídia para a junta de expansão deve ser necessário instalar as setas de fluxo

6Para que os foles estejam em boas condições de funcionamento, não é possível instalar juntas de expansão na deformação, incluindo erro de instalação do tubo de transferência axial, lateral e de rotação

7, juntas de expansão instaladas, correndo no sistema antes de mover para remover todos pintados amarelo perder um parafuso fixo

8, Fibra de tecido articulação de expansão não está sujeita ao deslocamento de tração devido à instalação para a condução adequada da pré-compressão, o gasoduto não pode deflexão,deslocamento e extensão axial, deve notar-se que o anel flexível de protecção contra arranhões, instalado o mais rapidamente possível para desmontar a placa de apoio, de modo que em condições normais de funcionamento

Aplicação:

Óleo e gás, dessalinização, sistemas de arrefecimento, bombas, instalações químicas, aquecimento, ventilação
e ar condicionado, Construção naval, Aplicações offshore, Instalações de tratamento de água
Sistema sanitário de canalização de águas residuais, Sistemas de canalização de águas caldeiras e refrigeradas, Sistemas de refrigeração, Sistemas de produção de energia, Sistemas de fosfato, Água potável
